модель 2007 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RW)

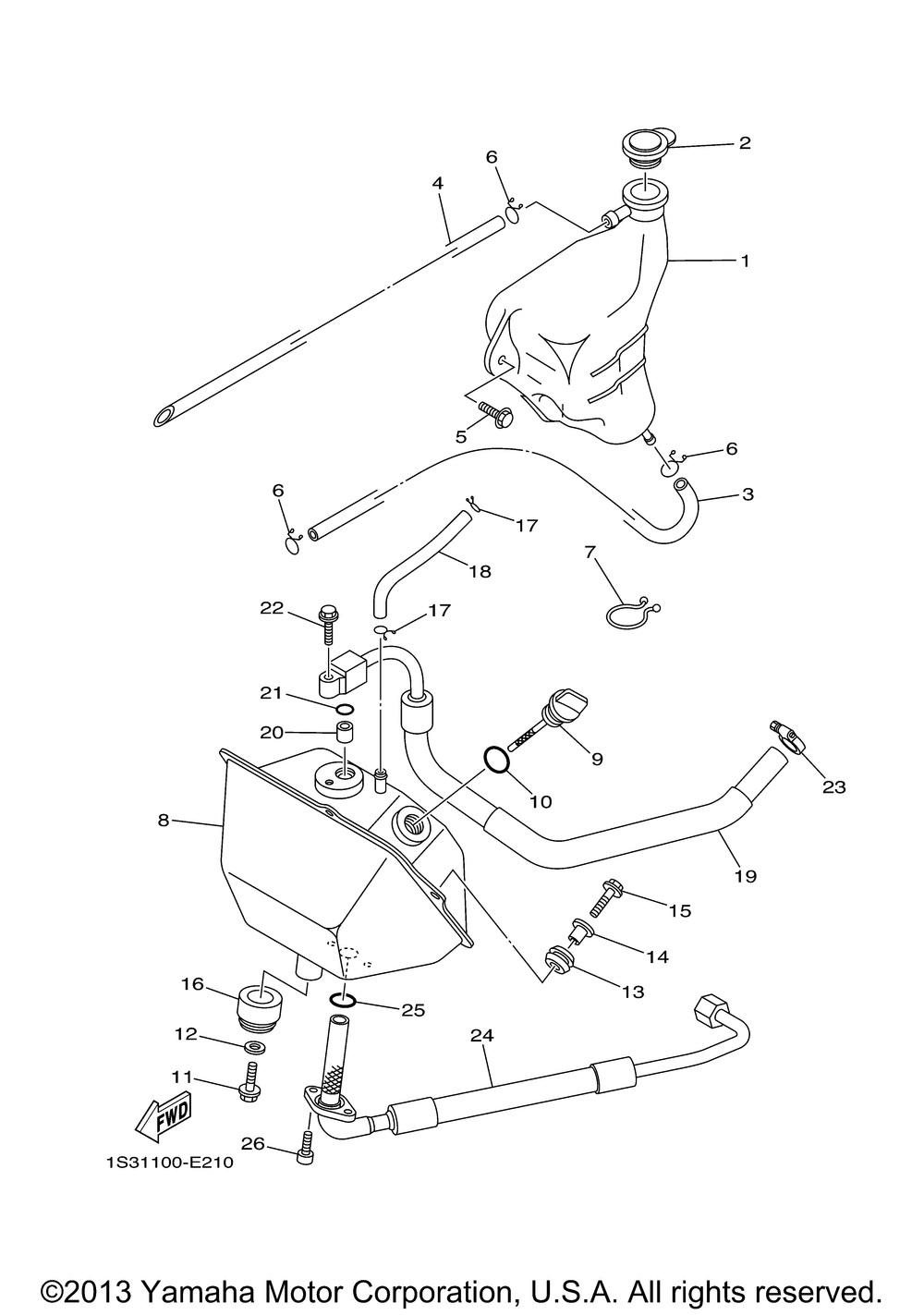

Схема масляного бака для RAPTOR 700 (YFM70RW)
Схема
Детали
Номер
Наименование детали
Цена
1
Расширительный бачок Yamaha art. 5KM-21871-00-00
По запросу
2
Крышка расширительного бачка Yamaha art. 1S3-21875-00-00
от 1 092 ₽
3
HOSE (L865)(replaces 90445-09M30-00) art. 90445-09021-00
По запросу
4
HOSE(replaces 90445-09777-00) art. 90445-092K1-00
По запросу
5
Болт с шайбой art. 90119-06152-00
По запросу
6
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
7
CLAMP(replaces 90464-23041-00) art. 90464-25267-00
По запросу
8
OIL TANK ASSY art. 1S3-21750-00-00
По запросу
9
GAUGE, LEVEL art. 5LP-21761-01-00
от 3 550 ₽
10
Уплотнильное кольцо Yamaha art. 93210-21190-00
от 865 ₽
11
Болт с фланцем art. 95817-08016-00
По запросу
12
WASHER,PLATE art. 90201-082A6-00
По запросу
13
GROMMET(1VJ) art. 90480-13459-00
По запросу
14
COLLAR (80L) art. 90387-061N6-00
По запросу
15
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
16
GROMMET art. 90480-24004-00
По запросу
17
CLIP(replaces 90467-10008-00) art. 90467-100A1-00
По запросу
18
HOSE art. 90445-11034-00
По запросу
19
HOSE, OIL 2(replaces 1S3-13465-00-00) art. 1S3-13465-10-00
По запросу
20
Палец Yamaha art. 99530-10114-00
По запросу
21
Уплотнительное кольцо Yamaha art. 93210-10197-00
По запросу
22
Болт Yamaha art. 95027-06025-00
от 473 ₽
23
HOSE CLAMP ASSY(replaces 90450-22017-00) art. 90450-22M14-00
По запросу
24
HOSE, OIL 1This item has been discontinued and may not be available. Contact us for more information. art. 1S3-13464-00-00
По запросу
25
Уплотнительное кольцо Yamaha art. 93210-16629-00
По запросу
26
Болт Yamaha art. 91317-06016-00
По запросу
