модель 2023 года
- Модель YFZ50
- Код модели YFZ50 (YFZ05YYXPW)

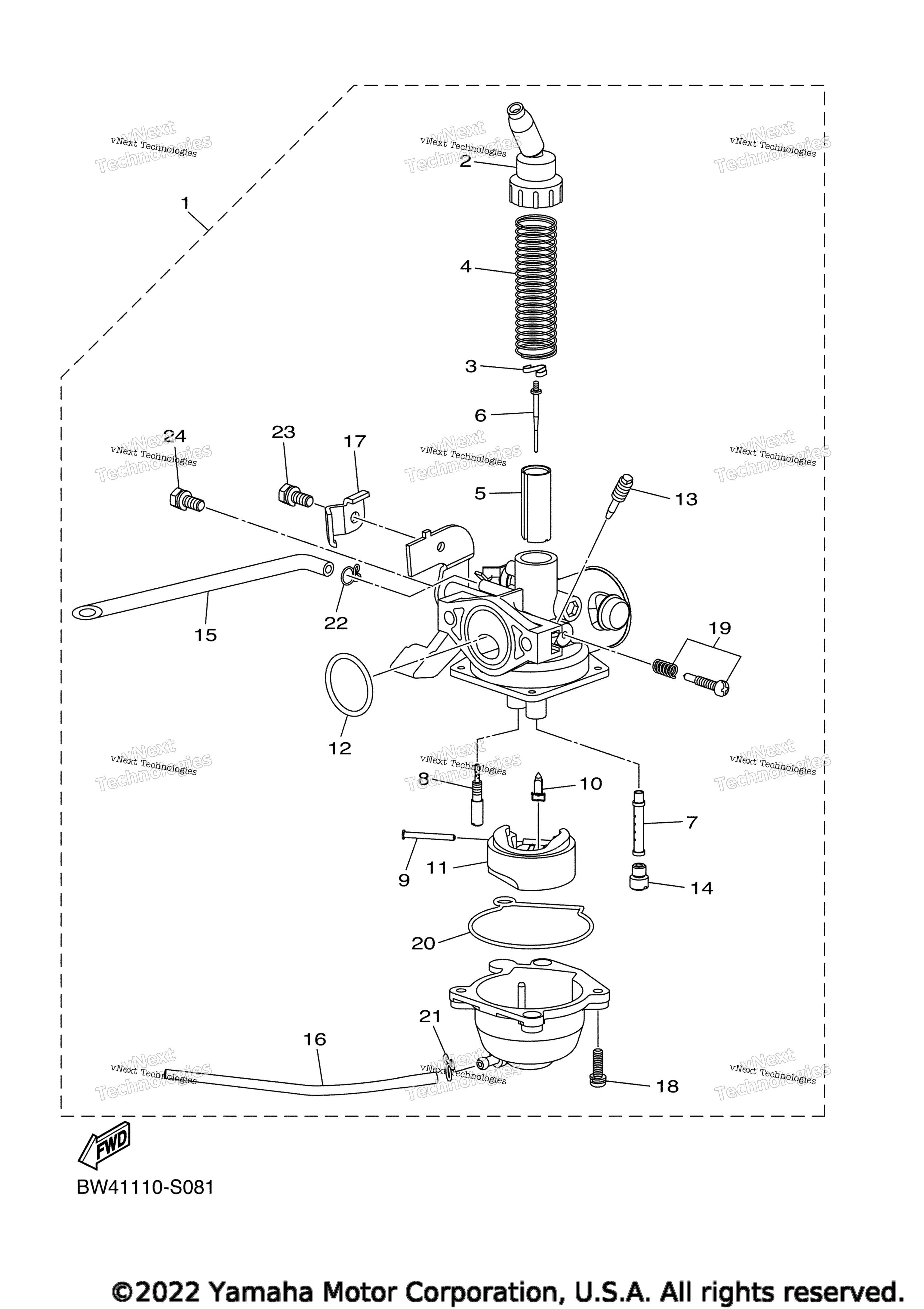

Схема карбюратора для YFZ50 (YFZ05YYXPW)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. BW4-E4101-10-00
По запросу
2
. .Cap, Mixing Chamber art. BW4-E439D-10-00
По запросу
3
. .Clip 1 art. BW4-E439G-00-00
По запросу
4
. .Spring, Throttle Valve art. BW4-E4331-10-00
По запросу
5
. .Valve, Throttle art. BW4-E3731-10-00
По запросу
6
. .Needle Assy art. BW4-E4150-00-00
По запросу
7
. .Pipe, Main Bleed art. BW4-E414G-00-00
По запросу
8
. .Jet, Pilot art. 3H1-14142-15-00
По запросу
9
. .Pin, Float art. BW4-E4386-00-00
По запросу
10
. .Valve, Needle art. BW4-E4392-00-00
По запросу
11
. .Float art. BW4-E4385-00-00
По запросу
12
. .O-Ring art. BD3-E4397-00-00
По запросу
13
. .Screw, Air Adjusting art. BW4-E4123-10-00
По запросу
14
. .Jet, Main art. 18A-1414A-63-00
По запросу
15
. .Pipe 1 art. BW4-E4348-01-00
По запросу
16
. .Pipe art. BW4-E4349-01-00
По запросу
17
. .Bracket art. BW4-E4581-00-00
По запросу
18
. .Screw, Pan Head art. BD3-E4325-20-00
По запросу
19
. .Screw, Adjust art. BW4-E4521-00-00
По запросу
20
. .Gasket, Float Chamber art. BW4-E4384-00-00
По запросу
21
. .Clip 2 art. BD3-E439H-20-00
По запросу
22
. .Clip 1 art. BW4-E449C-10-00
По запросу
23
. .Screw art. BW4-E4216-00-00
По запросу
24
. .Screw art. BW4-E4592-00-00
По запросу
