модель 2023 года
- Модель YFZ50
- Код модели YFZ50 (YFZ05YYXPW)

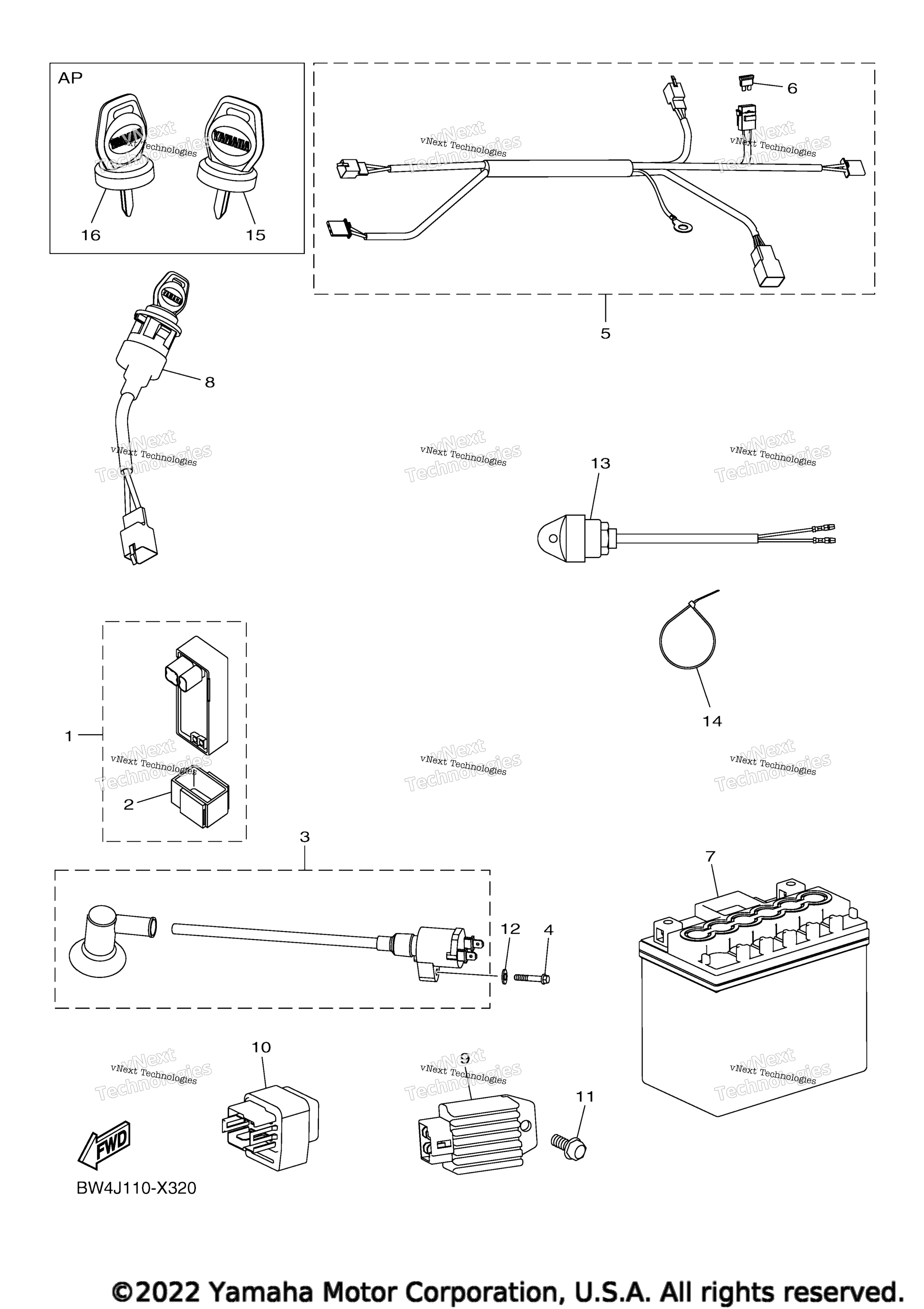

Схема электрооборудования 1 для YFZ50 (YFZ05YYXPW)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. BW4-H5504-20-00
По запросу
2
. .Band art. BD3-H5546-10-00
По запросу
3
Ignition Coil Assy art. BW4-H2320-00-00
По запросу
4
Bolt 1 art. BD3-F2241-10-00
По запросу
5
Wire Harness Assy art. BW4-H2590-00-00
По запросу
6
. .Fuse art. BD3-H2151-00-00
По запросу
7
Аккумулятор YTX5L-BS Yamaha 4FU-82100-01-00 art. YTX-5LBS0-00-00
от 10 406 ₽
8
Main Switch Assy art. BW4-H2510-10-00
По запросу
9
Rectifier & Regulator Assy art. BD3-H1960-00-00
По запросу
10
Starter Relay Assy art. BD3-H1940-00-00
По запросу
11
Bolt art. BD3-E2228-10-00
По запросу
12
Washer art. BD3-F3456-10-00
По запросу
13
Engine Stop Switch Assy art. BW4-H2550-01-00
По запросу
14
Clamp art. BW4-H2544-00-00
По запросу
15
Blank Key 1 AP art. BD3-HA8L1-00-00
По запросу
16
Blank Key 2 AP art. BD3-HA8L2-00-00
По запросу
