модель 2023 года
- Модель YFZ50
- Код модели YFZ50 (YFZ05YYXPW)

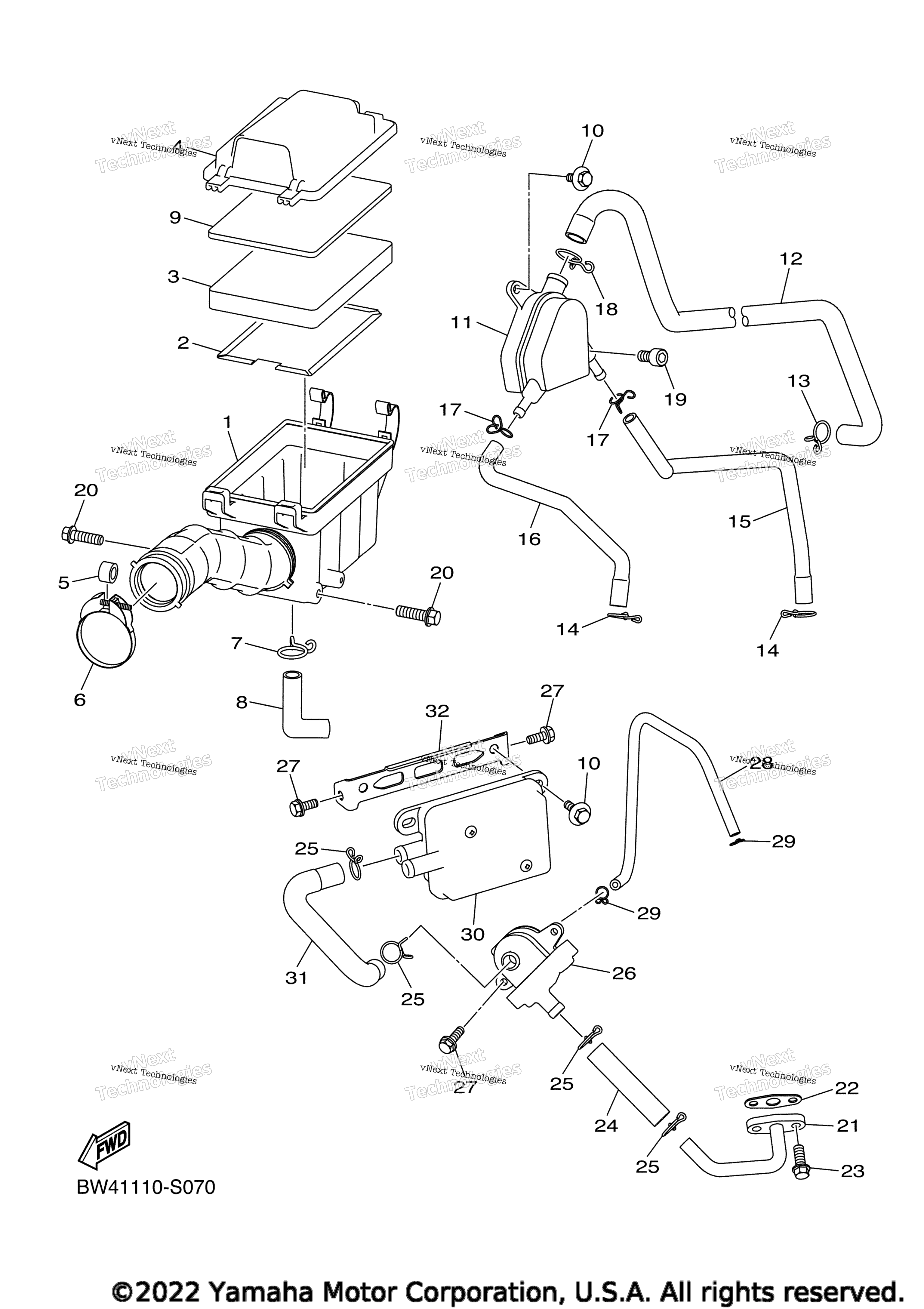

Схема впускной системы для YFZ50 (YFZ05YYXPW)
Схема
Детали
Номер
Наименование детали
Цена
1
Air Filter Case Comp art. BW4-E4408-00-00
По запросу
2
Plate, Element art. BW4-E4472-00-00
По запросу
3
Element, Air Cleaner art. BW4-E4451-00-00
По запросу
4
Cap, Cleaner Case 1 art. BW4-E4412-00-00
По запросу
5
Collar art. BW4-E4449-00-00
По запросу
6
Clamp 1 art. BW4-E2491-00-00
По запросу
7
Clip art. BD3-E3577-10-00
По запросу
8
Pipe, Drain art. BW4-E443E-00-00
По запросу
9
Seal art. BW4-E4457-00-00
По запросу
10
Bolt art. BD3-E4446-10-00
По запросу
11
Seperator, Oil art. BD3-E1164-00-00
По запросу
12
Pipe, Breather 1 art. BW4-E1166-00-00
По запросу
13
Clip art. BD3-E3577-10-00
По запросу
14
Clip art. BD3-E4137-10-00
По запросу
15
Pipe, Breather 3 art. BW4-E1126-00-00
По запросу
16
Pipe, Breather 4 art. BW4-E1125-00-00
По запросу
17
Clip art. BW4-E4159-00-00
По запросу
18
Clip art. BD3-E4919-10-00
По запросу
19
Bolt art. BD3-E4777-10-00
По запросу
20
Bolt art. BW4-E4428-00-00
По запросу
21
Pipe 1 art. BW4-E4871-00-00
По запросу
22
Gasket art. BW4-E4815-00-00
По запросу
23
Bolt 1 art. BD3-E3573-10-00
По запросу
24
Hose, Bend 1 art. BW4-E4881-00-00
По запросу
25
Clip art. BW4-E4937-00-00
По запросу
26
Air Induction System Assy art. BW4-E4803-00-00
По запросу
27
Bolt art. BD3-E2228-10-00
По запросу
28
Hose, Vacuum Sensing 1 art. BW4-E3542-00-00
По запросу
29
Clip art. BD3-E4937-00-00
По запросу
30
Filter art. BW4-E4827-00-00
По запросу
31
Hose, Bend 2 art. BW4-E4882-00-00
По запросу
32
Bracket art. BW4-E4867-00-00
По запросу
