модель 2024 года
- Модель Raptor 110
- Код модели RAPTOR 110 (YFM01RYXRL)

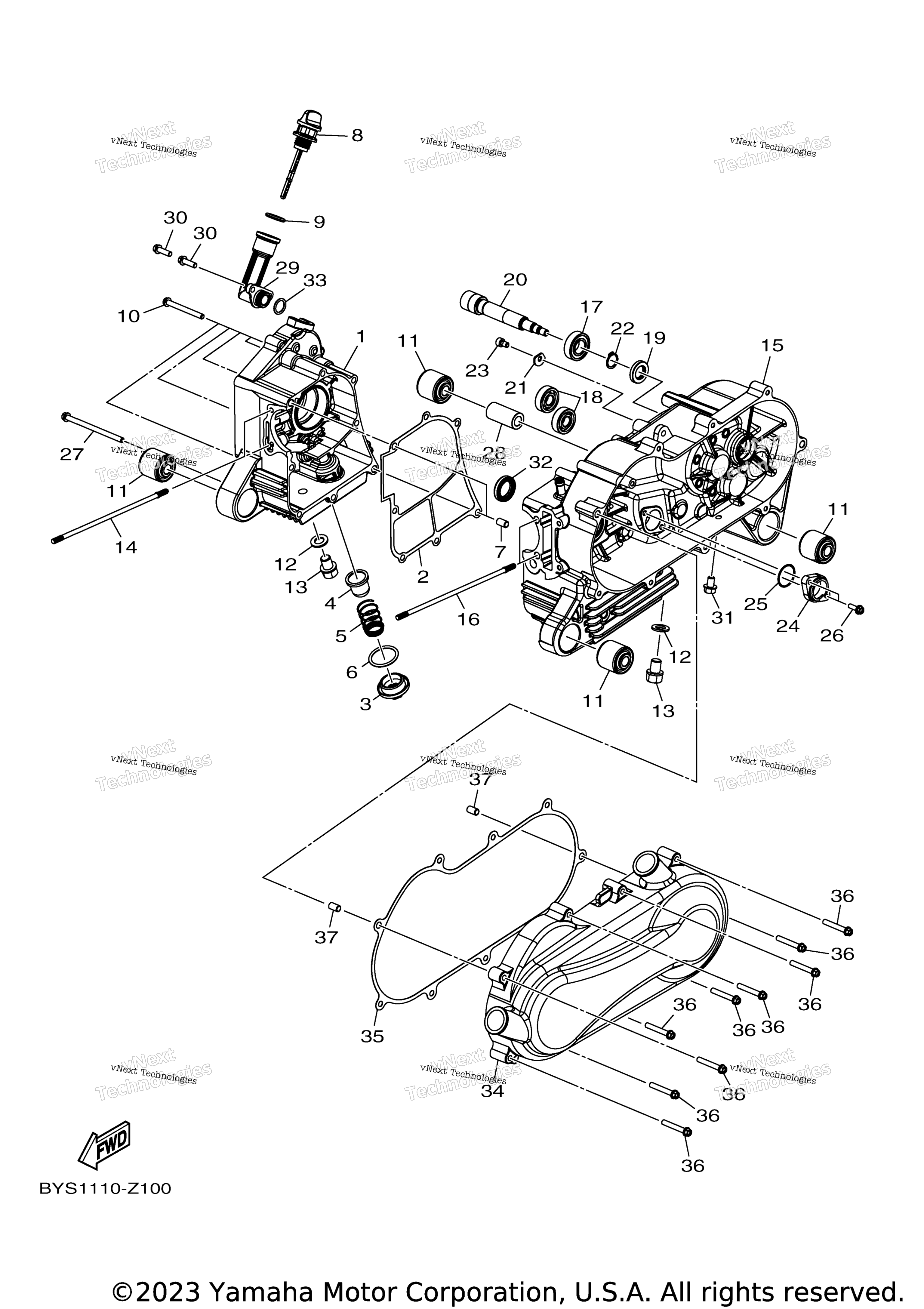

Схема картера для RAPTOR 110 (YFM01RYXRL)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase 2 art. BYS-E5121-00-00
По запросу
2
Gasket, Crankcase 1 art. BYS-E5314-00-00
По запросу
3
Plug,Drain 1 art. BD3-E5351-00-00
По запросу
4
Strainer, Oil art. BD3-E3411-00-00
По запросу
5
Spring art. BD3-E3469-00-00
По запросу
6
O-Ring art. BD3-E119B-00-00
По запросу
7
Pin, Dowel art. BD3-E3516-00-00
По запросу
8
Plug, Oil Level art. BD3-E5362-10-00
По запросу
9
O-Ring art. BD3-E2843-00-00
По запросу
10
Bolt art. BD3-H1826-10-00
По запросу
11
Spacer, Damper art. BYS-E5328-00-00
По запросу
12
Washer art. BD3-E5158-00-00
По запросу
13
Bolt art. BD3-G2544-10-00
По запросу
14
Bolt art. BD3-G2742-10-00
По запросу
15
Crankcase 1 art. BYS-E5111-00-00
По запросу
16
Bolt art. BD3-G3143-10-00
По запросу
17
Bearing 1 art. BYS-E1428-00-00
По запросу
18
Bearing 2 art. BD3-E1429-00-00
По запросу
19
Oil Seal art. BD3-E511A-00-00
По запросу
20
Gear, Primary Drive art. BD3-E6111-00-00
По запросу
21
Oil Seal art. BD3-E511B-10-00
По запросу
22
Circlip art. BD3-E5744-00-00
По запросу
23
Bolt art. BD3-G3886-10-00
По запросу
24
Neutral Switch Assy art. BD3-H2540-10-00
По запросу
25
O-Ring art. BD3-E2439-00-00
По запросу
26
Bolt art. BD3-G4581-10-00
По запросу
27
Bolt art. BD3-G5154-10-00
По запросу
28
Spacer, Engine Mount art. BYS-E5327-00-00
По запросу
29
Pipe, Oil art. BD3-E5112-00-00
По запросу
30
Bolt art. BD3-E2623-10-00
По запросу
31
Bolt, Flange W/Washer art. BD3-G5241-10-00
По запросу
32
Seal, Crankcase art. BD3-E5315-00-00
По запросу
33
O-Ring art. BD3-E5114-00-00
По запросу
34
Cover, Crankcase 1 art. BYS-E5411-00-00
По запросу
35
Gasket, Crankcase Cover 1 art. BD3-E5451-10-00
По запросу
36
Bolt art. BD3-G1148-10-00
По запросу
37
Pin, Dowel art. BD3-E3516-00-00
По запросу
