модель 2024 года
- Модель Raptor 110
- Код модели RAPTOR 110 (YFM01RYXRL)

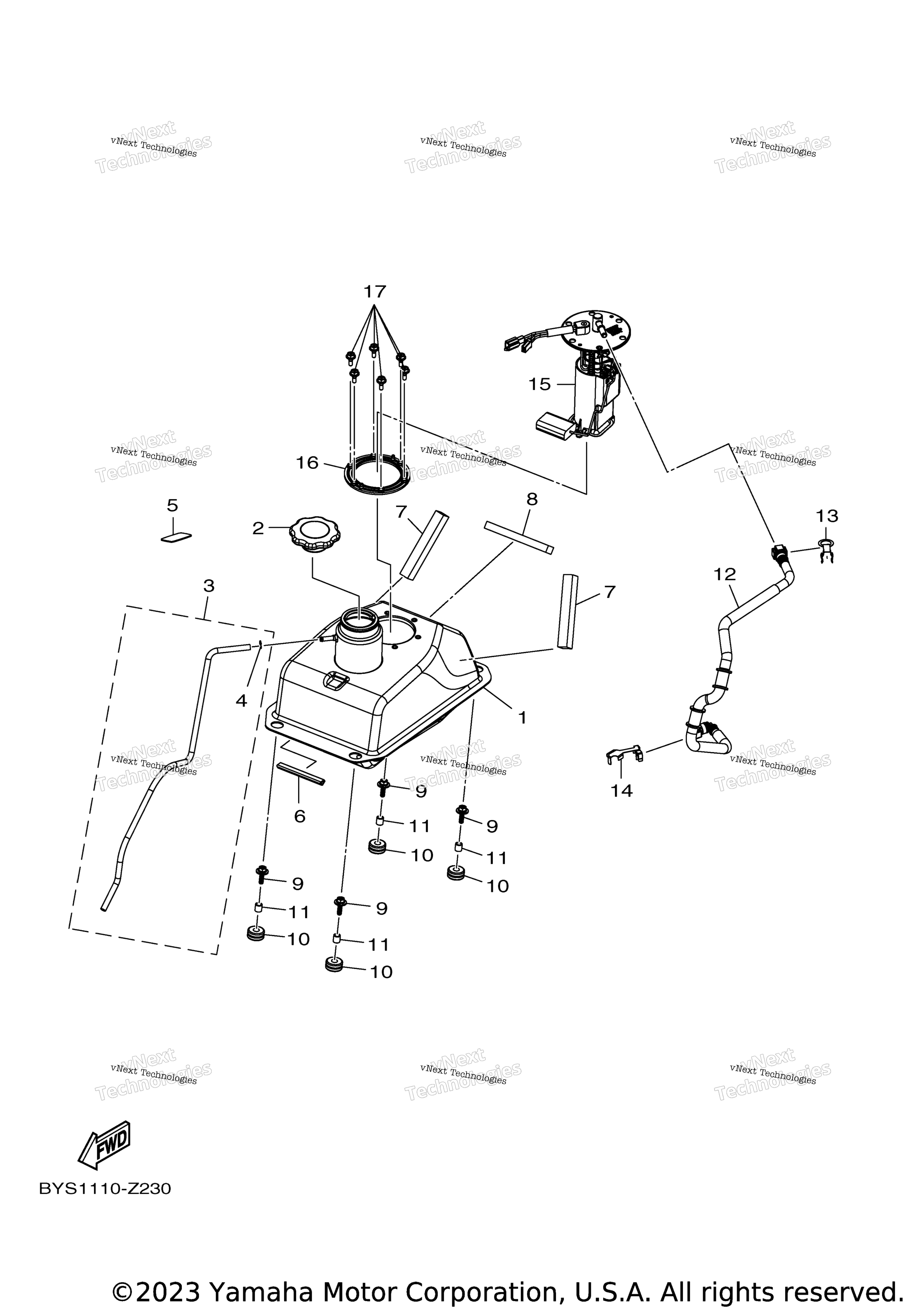

Схема топливного бака для RAPTOR 110 (YFM01RYXRL)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. BYS-F4110-00-00
По запросу
2
Cap Assy art. BD3-F4610-10-00
По запросу
3
Hose Assy art. BYS-F318J-00-00
По запросу
4
. .Clip art. BD3-F3447-10-00
По запросу
5
Tape, 1 art. BD3-F1566-00-00
По запросу
6
Protector 1 art. BW4-F476U-00-00
По запросу
7
Damper, Locating 1 art. BYS-F4181-00-00
По запросу
8
Damper, Locating 2 art. BYS-F4182-00-00
По запросу
9
Bolt art. BD3-F3493-00-00
По запросу
10
Grommet art. BD3-F4339-00-00
По запросу
11
Collar art. BD3-F412G-10-00
По запросу
12
Pipe, Fuel 1 art. BYS-E3971-00-00
По запросу
13
Clamp 1 art. BYS-F4135-00-00
По запросу
14
Clamp 2 art. BYS-F4136-00-00
По запросу
15
Fuel Pump Comp art. BYS-E3907-00-00
По запросу
16
Seal art. BYS-F414G-00-00
По запросу
17
Bolt 1 art. BYS-F4176-00-00
По запросу
