модель 2024 года
- Модель Raptor 110
- Код модели RAPTOR 110 (YFM01RYXRL)

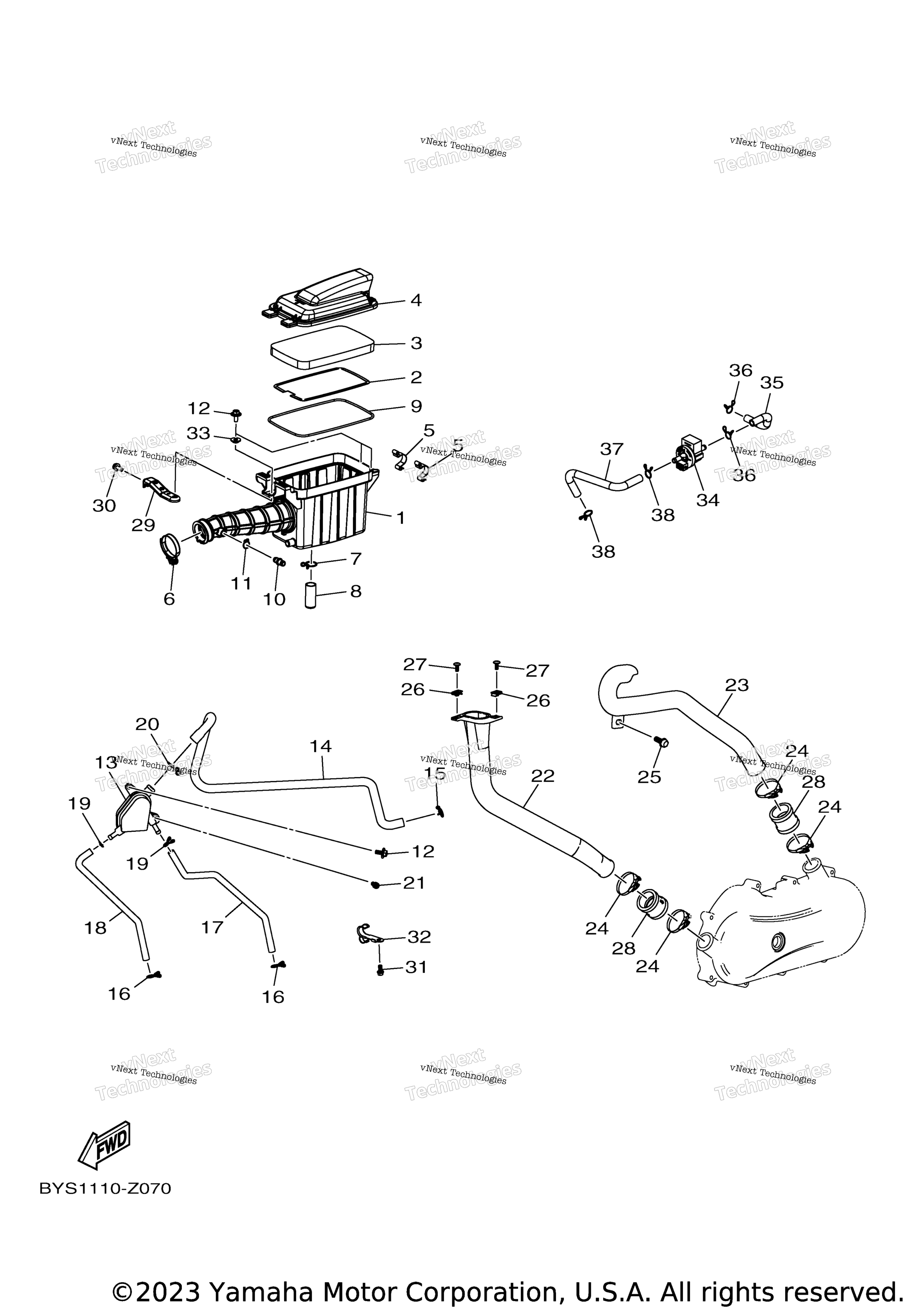

Схема впускной системы для RAPTOR 110 (YFM01RYXRL)
Схема
Детали
Номер
Наименование детали
Цена
1
Air Filter Case Comp art. BYS-E4408-00-00
По запросу
2
Plate, Element art. BD3-E4472-00-00
По запросу
3
Element, Air Cleaner art. BD3-E4451-00-00
По запросу
4
Cap, Cleaner Case 1 art. BD3-E4412-10-00
По запросу
5
Clip, Cap Fitting art. BD3-E4424-00-00
По запросу
6
Clamp 1 art. BYS-E2491-00-00
По запросу
7
Clip art. BD3-E3577-10-00
По запросу
8
Pipe, Drain art. BD3-E443E-00-00
По запросу
9
Seal art. BD3-E4457-00-00
По запросу
10
Joint art. BYS-E4568-00-00
По запросу
11
Clip art. BYS-E3577-00-00
По запросу
12
Bolt art. BD3-E4446-10-00
По запросу
13
Seperator, Oil art. BD3-E1164-00-00
По запросу
14
Pipe, Breather 1 art. BD3-E1166-00-00
По запросу
15
Clip art. BD3-E3577-10-00
По запросу
16
Clip art. BD3-E4137-10-00
По запросу
17
Pipe, Breather 3 art. BD3-E1126-00-00
По запросу
18
Pipe, Breather 4 art. BD3-E1125-00-00
По запросу
19
Clip art. BW4-E4159-00-00
По запросу
20
Clip art. BD3-E4919-10-00
По запросу
21
Bolt art. BD3-E4777-10-00
По запросу
22
Duct, Air art. BD3-E5471-00-00
По запросу
23
Duct, Air art. BD3-E5473-00-00
По запросу
24
Clamp, Hose 1 art. BD3-E1387-00-00
По запросу
25
Bolt, Footrest art. BD3-F7416-10-00
По запросу
26
Nut Spring 1 art. BD3-E261D-10-00
По запросу
27
Screw art. BD3-E5793-10-00
По запросу
28
Seal, Air Duct art. BD3-E5472-00-00
По запросу
29
Bracket art. BD3-E4849-00-00
По запросу
30
Bolt art. BD3-E2228-10-00
По запросу
31
Bolt art. BD3-E7647-10-00
По запросу
32
Retainer art. BD3-E3274-10-00
По запросу
33
Collar art. BD3-E4495-00-00
По запросу
34
Linear, Control Valve art. BYS-H5880-00-00
По запросу
35
Hose 1 art. BYS-E3545-00-00
По запросу
36
Clip art. BYS-E4159-00-00
По запросу
37
Hose 2 art. BYS-E3546-00-00
По запросу
38
Clip art. BD3-E4137-10-00
По запросу
