модель 2000 года
- Модель 300
- Код модели 300 4X4 (RED) (A2000ATF4AUSR)

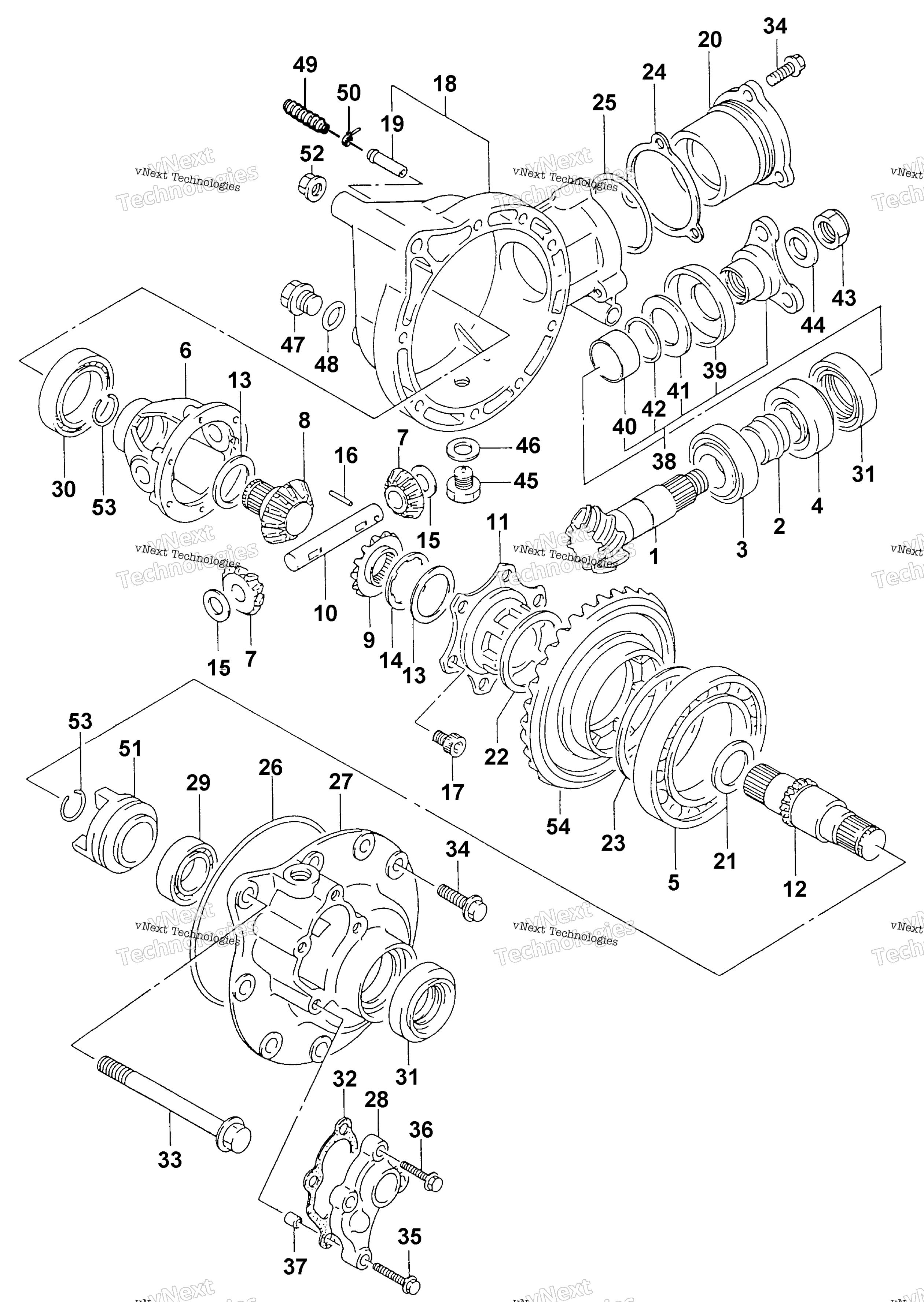

Схема Differential передача узла для 300 4X4 (RED) (A2000ATF4AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR,FINAL BEVEL art. 3435-068
По запросу
2
SPACER,25MM art. 3402-016
По запросу
3
BEARING TAPER ROLLER, M25X52X19.25 art. 3402-065
По запросу
4
BEARING,TAPER ROLLER (M25X52X16.25) art. 3402-066
По запросу
5
BEARING, BALL (M70X110X13) art. 3402-059
По запросу
6
Case, Differential art. 3435-076
По запросу
7
PINION art. 3435-071
По запросу
8
Gear, Right art. 3435-072
По запросу
9
GEAR,REAR DIFF art. 3435-080
По запросу
10
SHAFT,DIFF SIDE PINION art. 3435-073
По запросу
11
HUB,BEVEL GEAR art. 3435-070
По запросу
12
SHAFT,FR.DRIVEN OUTPUT art. 3435-097
По запросу
13
WASHER,M29X40X1.2 art. 3423-296
По запросу
13
WASHER,T:1.0,29MM art. 3423-295
По запросу
13
WASHER,M29X40X0.8 art. 3423-294
По запросу
14
WASHER,M29.1X41X0.4 art. 3423-297
По запросу
15
WASHER,13.3X25X0.85 art. 3423-293
По запросу
16
PIN,PINION SHAFT,6MM art. 3402-309
По запросу
17
BOLT (8X16) art. 3423-309
По запросу
18
Housing, Differential Gear (inc. 19) art. 3435-077
По запросу
19
UNION,M8 art. 3402-084
По запросу
20
HOUSING, FR DRIVE BEVEL GR art. 3435-021
По запросу
21
WASHER,M25X35 art. 3423-317
По запросу
22
SHIM SET, FR DRIVEN BVL GR art. 3435-017
По запросу
23
Shim Set - Bearing art. 3435-020
По запросу
24
Shim Set art. 3435-022
По запросу
25
O RING D:2.4 ID:62.6 art. 3423-064
По запросу
26
O RING D:2.4 ID:131.4 art. 3423-050
По запросу
27
CASE,FR DRIVEN GEAR BRG art. 3435-078
По запросу
28
COVER, GEAR CASE art. 3435-079
По запросу
29
BRG, FR DRIVEN OUTPUT(BALL)(6.34MM DIA) art. 3402-185
По запросу
30
BALL BEARING ,M40X62X12 art. 3402-057
По запросу
31
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
32
GASKET,GEAR CASE art. 3402-323
По запросу
33
BOLT, 10X110 art. 3423-010
По запросу
34
Bolt art. 3007-377
По запросу
35
Bolt art. 3007-503
По запросу
36
Screw, Cap art. 3007-369
По запросу
37
Pin art. 3005-206
По запросу
38
FLANGE,FR DRIVE BEVEL GR (inc. 39-42) art. 3435-089
По запросу
39
WASHER,30MM art. 3423-034
По запросу
40
Collar, Yoke art. 3435-029
По запросу
41
PLATE, OUTPUT YOKE OIL SEAL art. 3435-030
По запросу
42
O RING D:1 ID:28 art. 3423-060
По запросу
43
NUT, FR DRIVE BVL GR,16MM art. 3423-178
По запросу
44
WASHER,16MM art. 3423-028
По запросу
45
PLUG,DRAIN art. 3403-021
По запросу
46
GASKET, OIL PLUG,M13.8X18.8X0.4 art. 3402-012
По запросу
47
PLUG, HEX HEAD,16MM art. 3402-038
По запросу
48
O RING D:2.4 ID:16.8 art. 3423-054
По запросу
49
Сапун Arctic Cat art. 1402-620
от 750 ₽
50
Tie, Cable - 4 in. art. 0123-811
По запросу
51
DOG DIFF LOCK SLIDING art. 3435-075
По запросу
52
NUT,10MM art. 3423-341
По запросу
53
RING,M22 art. 3423-070
По запросу
54
GEAR,DRIVEN BEVEL art. 3435-069
По запросу
3502
GEAR CASE,FR W/LEVER art. 3402-203
По запросу
