модель 2000 года
- Модель 300
- Код модели 300 4X4 (RED) (A2000ATF4AUSR)

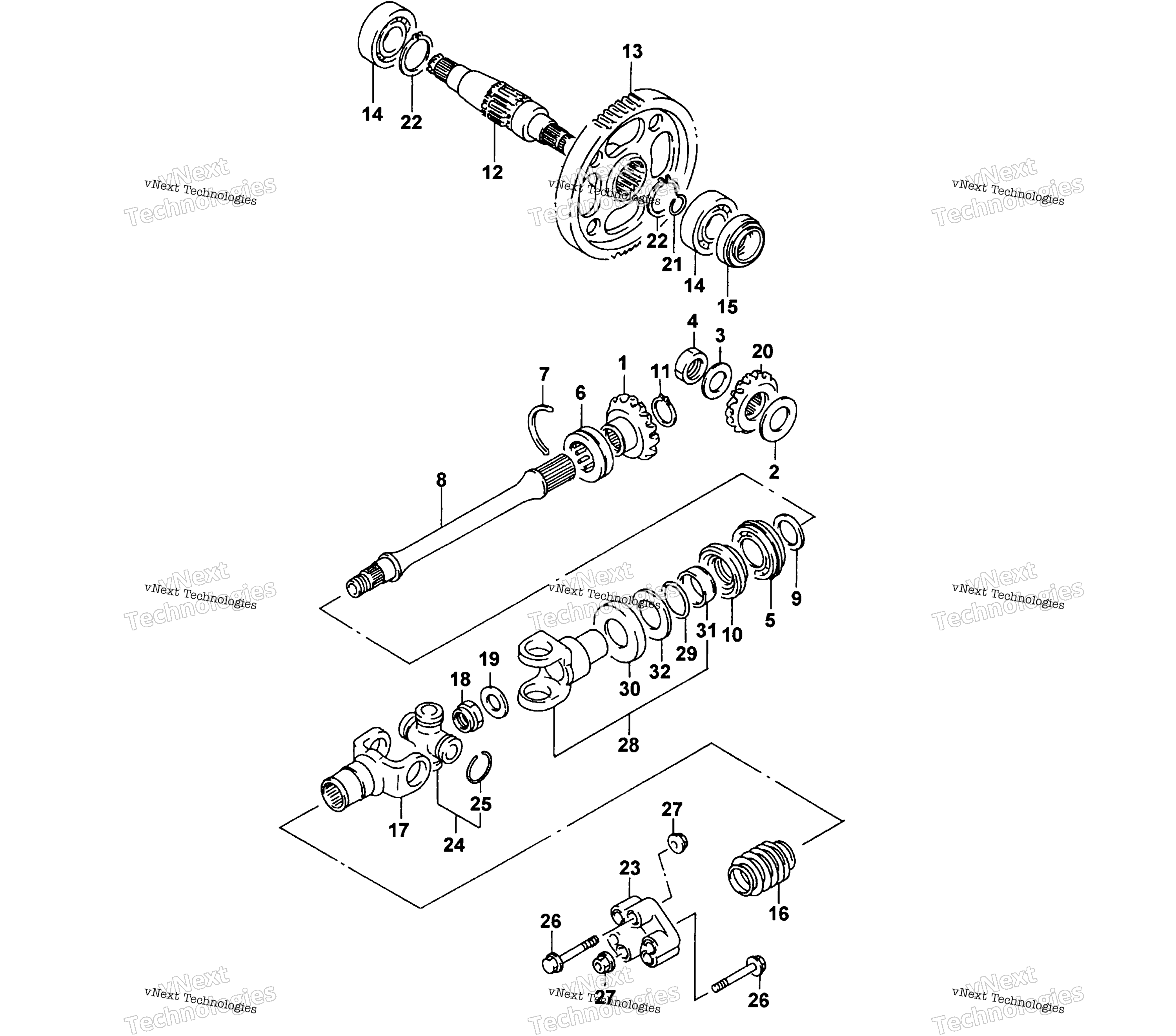

Схема Secondary передача / Propeller Shaft узла для 300 4X4 (RED) (A2000ATF4AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, BEVEL (4x4) art. 3446-197
По запросу
2
SHIM SET, SEC DRIVE BEVEL (4x4) art. 3423-549
По запросу
3
WASHER,20MM (4x4) art. 3423-032
По запросу
4
NUT,20MM (4x4) art. 3423-254
По запросу
5
BEARING,REAR OUTPUT SHAFT RR (4x4) art. 3403-210
По запросу
6
BEARING, SEC DRIVEN GEAR,M (30X50X17) (4x4) art. 3402-515
По запросу
7
C RING,M50 (4x4) art. 3423-072
По запросу
8
SHAFT,DRIVEN (4x4) art. 3446-199
По запросу
9
SHIM,25MM (4x4) art. 3402-020
По запросу
9
SHIM,T:0.50,25MM (4x4) art. 3402-308
По запросу
9
SHIM,25MM (4x4) art. 3402-017
По запросу
9
SHIM,25MM (4x4) art. 3402-018
По запросу
9
SHIM,25MM (4x4) art. 3402-019
По запросу
9
SHIM,25MM (4x4) art. 3402-031
По запросу
9
SHIM,25MM (4x4) art. 3402-030
По запросу
9
SHIM,25MM (4x4) art. 3402-029
По запросу
9
SHIM,25MM (4x4) art. 3402-028
По запросу
9
WASHER, SHIFT SHAFT (M25X34X1.0) (4x4) art. 3423-421
По запросу
9
SHIM,25MM (4x4) art. 3402-024
По запросу
9
SHIM,25MM (4x4) art. 3402-023
По запросу
9
SHIM,25MM (4x4) art. 3402-022
По запросу
9
SHIM,25X34X0.8 (4x4) art. 3403-217
По запросу
10
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
11
CIRCLIP,FASTENER (4x4) art. 3423-908
По запросу
12
SHAFT,R FINAL DRIVEN art. 3446-176
По запросу
13
GEAR,R FINAL DRIVEN art. 3446-175
По запросу
14
BEARING,M25X62X17 art. 3402-219
По запросу
15
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
16
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
17
YOKE COMP, PROP SFT JOINT (4x4) art. 3435-002
По запросу
18
NUT,16MM (4x4) art. 3423-025
По запросу
19
WASHER,16MM (4x4) art. 3423-028
По запросу
20
GEAR BEVEL (4x4) art. 3446-198
По запросу
21
RING,SNAP,M24 art. 3423-281
По запросу
22
CIRCLIP,FASTENER art. 3423-321
По запросу
23
Муфта кардана Arctic Cat art. 3435-007
По запросу
24
Крестовина art. 3435-011
По запросу
25
CIRCLIP,M25 art. 3423-067
По запросу
26
BOLT,PROP SHAFT 10X45 (4x4) art. 3423-903
По запросу
27
Nut (4x4) art. 3007-391
По запросу
28
Yoke, Output - Front (inc. 29-32) (4x4) art. 3435-090
По запросу
29
O RING D:1 ID:28 art. 3423-060
По запросу
30
WASHER,30MM art. 3423-035
По запросу
31
Collar, Yoke art. 3435-029
По запросу
32
PLATE, OUTPUT YOKE OIL SEAL art. 3435-030
По запросу
