модель 2000 года
- Модель 300
- Код модели 300 4X4 (RED) (A2000ATF4AUSR)

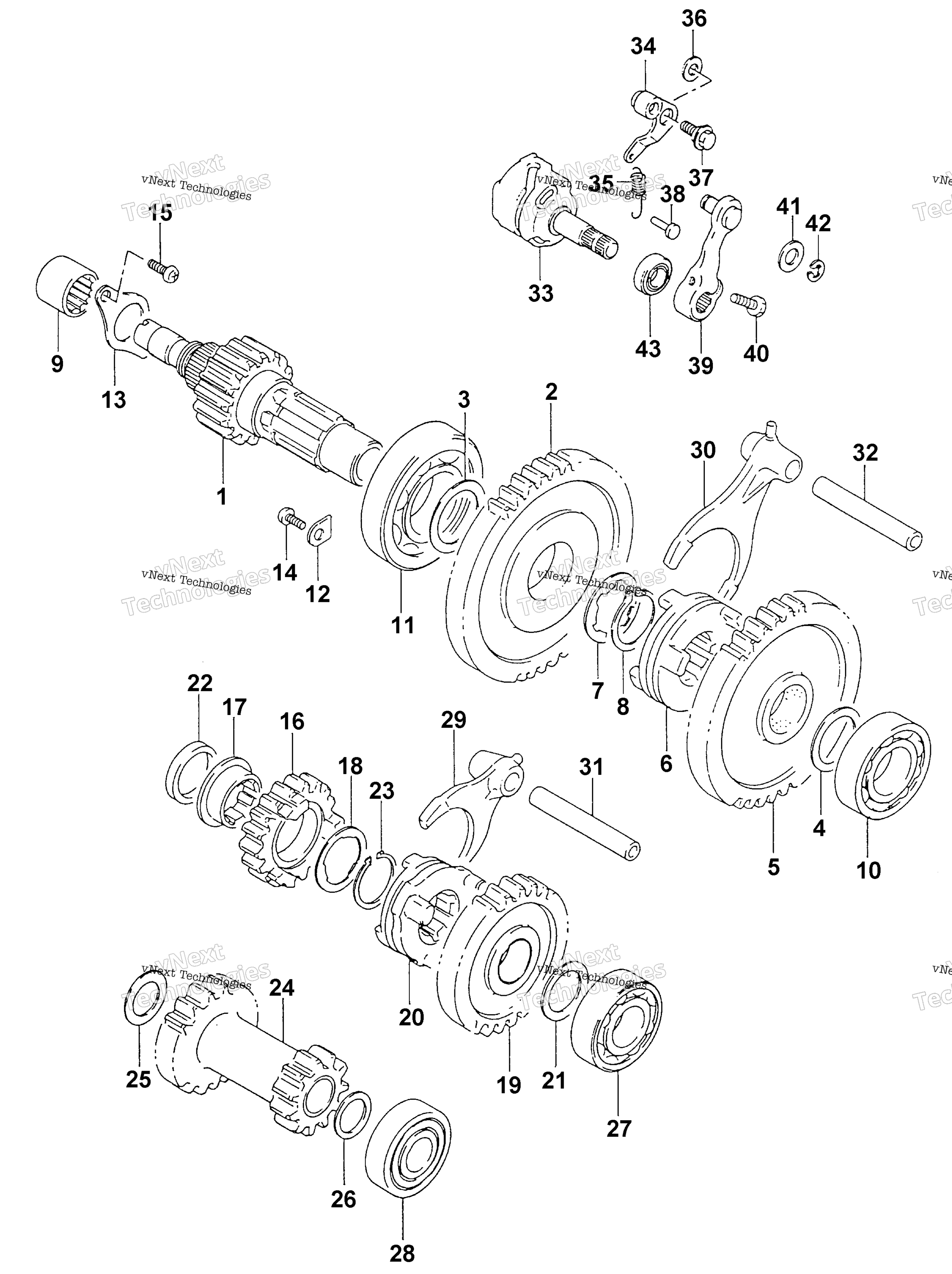

Схема узла вторичной передачи для 300 4X4 (RED) (A2000ATF4AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT,SUB TRANS (4x4) art. 3446-206
По запросу
2
Gear, Driven (4x4) art. 3446-207
По запросу
3
WASHER, RH-M32X44 (4x4) art. 3423-338
По запросу
4
WASHER,M25X35 (4x4) art. 3423-317
По запросу
5
Gear, Driven (4x4) art. 3446-208
По запросу
6
DOG,SUB DRIVEN SLIDING (4x4) art. 3446-209
По запросу
7
WASHER,32MM (4x4) art. 3423-298
По запросу
8
CIRCLIP,FASTENER art. 3423-907
По запросу
9
ROLLER BEARING,M18X26X16 art. 3402-278
По запросу
10
Подшипник Arctic Cat art. 3004-209
от 4 590 ₽
11
BALL BEARING ,M35X72X17 (300) art. 3402-055
По запросу
12
RETAINER, BEARING art. 3446-031
По запросу
13
RETAINER,REAR BEARING art. 3446-154
По запросу
14
Screw, 6X12 art. 3007-574
По запросу
15
Screw art. 0693-321
По запросу
16
GEAR,SUB DRIVE NO.1 art. 3446-275
По запросу
17
BUSH, SUB T/M DRIVE NO.1 GEAR (300) art. 3446-259
По запросу
18
WASHER,25MM art. 3423-036
По запросу
19
GEAR COMP,SUB DRIVE NO.2 art. 3446-182
По запросу
20
DOG,SUB DRIVE SLIDING art. 3446-183
По запросу
21
SHIM,20MM art. 3402-195
По запросу
22
SPACER,M25X34X5.5 art. 3402-207
По запросу
23
CIRCLIP,M25 art. 3423-066
По запросу
24
Gear, Idler art. 3446-272
По запросу
25
SPACER,M17X24X4.5 art. 3402-205
По запросу
26
WASHER (M15X26X1.0) art. 3423-319
По запросу
27
Bearing, Crankshaft LH, M20X47X14 art. 3003-261
По запросу
28
BALL BEARING,M15X42X13 art. 3402-217
По запросу
29
FORK,SUB GEAR SHIFT 1 art. 3446-185
По запросу
30
FORK, SUB GEAR SHIFT 2 (4x4) art. 3446-210
По запросу
31
Shaft art. 3446-271
По запросу
32
SHAFT, NO.2 (4x4) art. 3446-230
По запросу
33
CAM ,SUB GEAR SHIFT (4x4) art. 3446-211
По запросу
34
STOPPER COMP, SUB SHIFT CAM art. 3446-187
По запросу
35
SPRING,TORSION.M9 art. 3402-241
По запросу
36
WASHER, GEAR SHIFT CAM STOPPER-M6X14 art. 3423-141
По запросу
37
BOLT,6MM art. 3423-240
По запросу
38
PIN,4MM (4x4) art. 3423-268
По запросу
39
ARM COMP, SUB-TRANSMISSION GEAR SHIFT art. 3446-116
По запросу
40
BOLT,CTUTCH RELEASE ARM-M6X20 art. 3423-884
По запросу
41
Washer art. 3423-204
По запросу
42
E RING art. 3423-860
По запросу
43
OIL SEAL,M12X22X9 art. 3402-076
По запросу
