модель 2000 года
- Модель 500
- Код модели 500 4X4 (RED) (A2000ATM4AUSR)

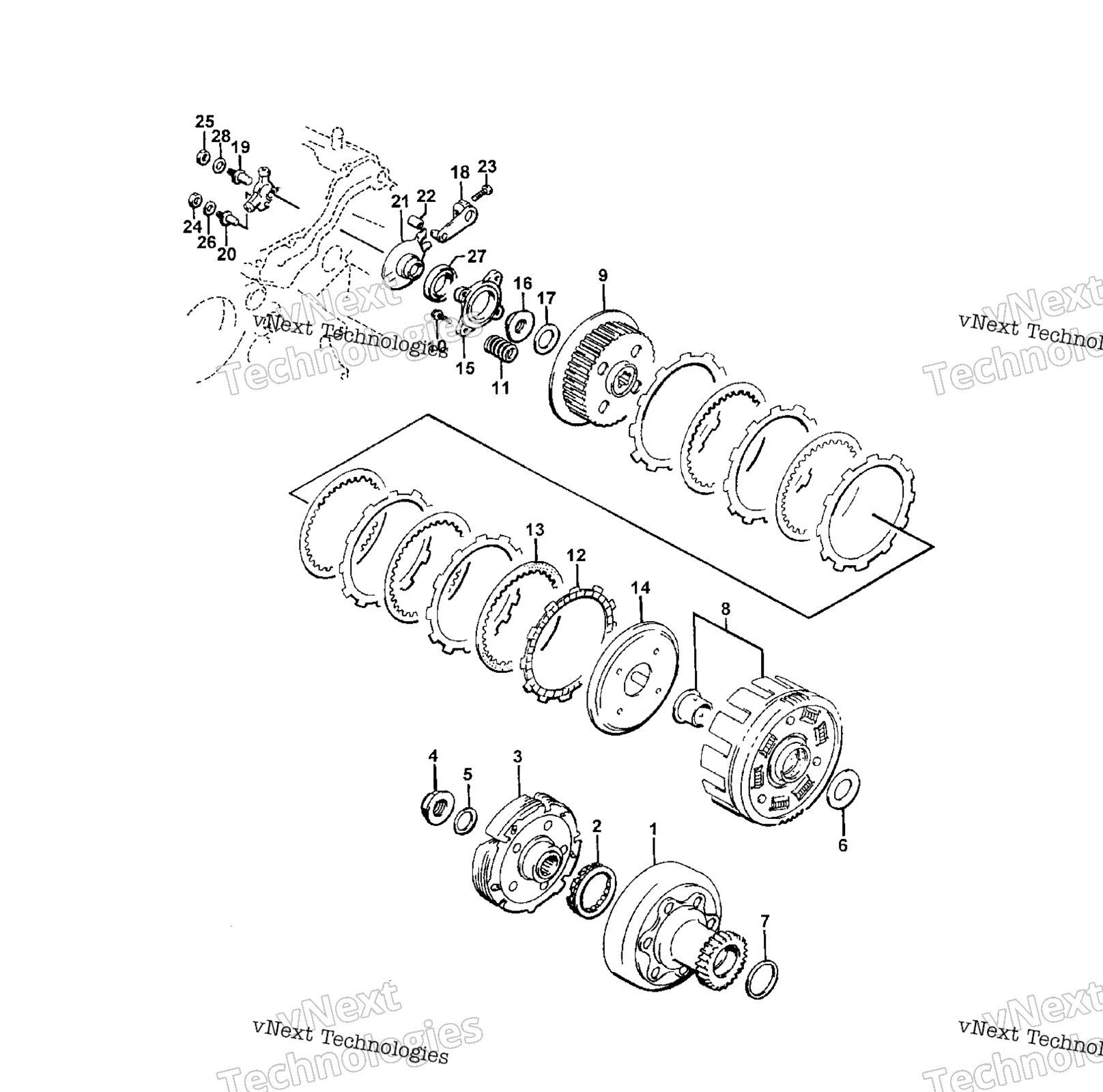

Схема узла сцепления для 500 4X4 (RED) (A2000ATM4AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
HOUSING,STARTER CLUTCH (500) art. 3446-232
По запросу
2
Clutch, One Way art. 3446-003
от 1 490 ₽
3
SHOE,STARTER CLUTCH (500) art. 3446-233
По запросу
4
NUT, STARTER CLUTCH SHOE art. 3423-081
По запросу
5
WASHER,20MM art. 3423-032
По запросу
6
WASHER, PRIMARY DRIVEN GEAR-M22X42 art. 3423-122
По запросу
7
WASHER,T:2.0,33MM (500) art. 3423-350
По запросу
8
GEAR ASSY, PRIMARY DRIVEN art. 3446-002
По запросу
9
HUB, CLUTCH SLEEVE (500) art. 3446-004
По запросу
10
BOLT 6X25 art. 3423-330
По запросу
11
SPRING, CLUTCH art. 3446-005
По запросу
12
PLATE, CLUTCH DRIVE (500) art. 3446-006
По запросу
13
PLATE, CLUTCH DRIVEN (500) art. 3446-007
По запросу
14
DISK, CLUTCH PRESSURE art. 3446-008
По запросу
15
Plate, Clutch Release art. 3446-009
По запросу
16
NUT, CLUTCH SLEEVE HUB art. 3423-080
По запросу
17
WASHER,20MM art. 3423-032
По запросу
18
ARM, CLUTCH RELEASE art. 3446-011
По запросу
19
BOLT, CLUTCH RLSE ADJ NO.1 (500) art. 3423-333
По запросу
20
BOLT, CLUTCH RELEASE ADJ NO.2 art. 3423-083
По запросу
21
GUIDE, CL RELEASE ROLLER art. 3446-214
По запросу
22
ROLLER ASSY, CLUTCH RELEASE art. 3446-276
По запросу
23
BOLT,CTUTCH RELEASE ARM-M6X20 art. 3423-884
По запросу
24
Nut, Clutch Release - No. 2 art. 3008-014
По запросу
25
NUT 8MM (500) art. 3423-022
По запросу
26
WASHER,6.5X16X1.2 art. 3423-027
По запросу
27
BEARING,BALL(25X42X9) art. 3402-186
По запросу
28
Washer (500) art. 3423-204
По запросу
