модель 2000 года
- Модель 500
- Код модели 500 4X4 (RED) (A2000ATM4AUSR)

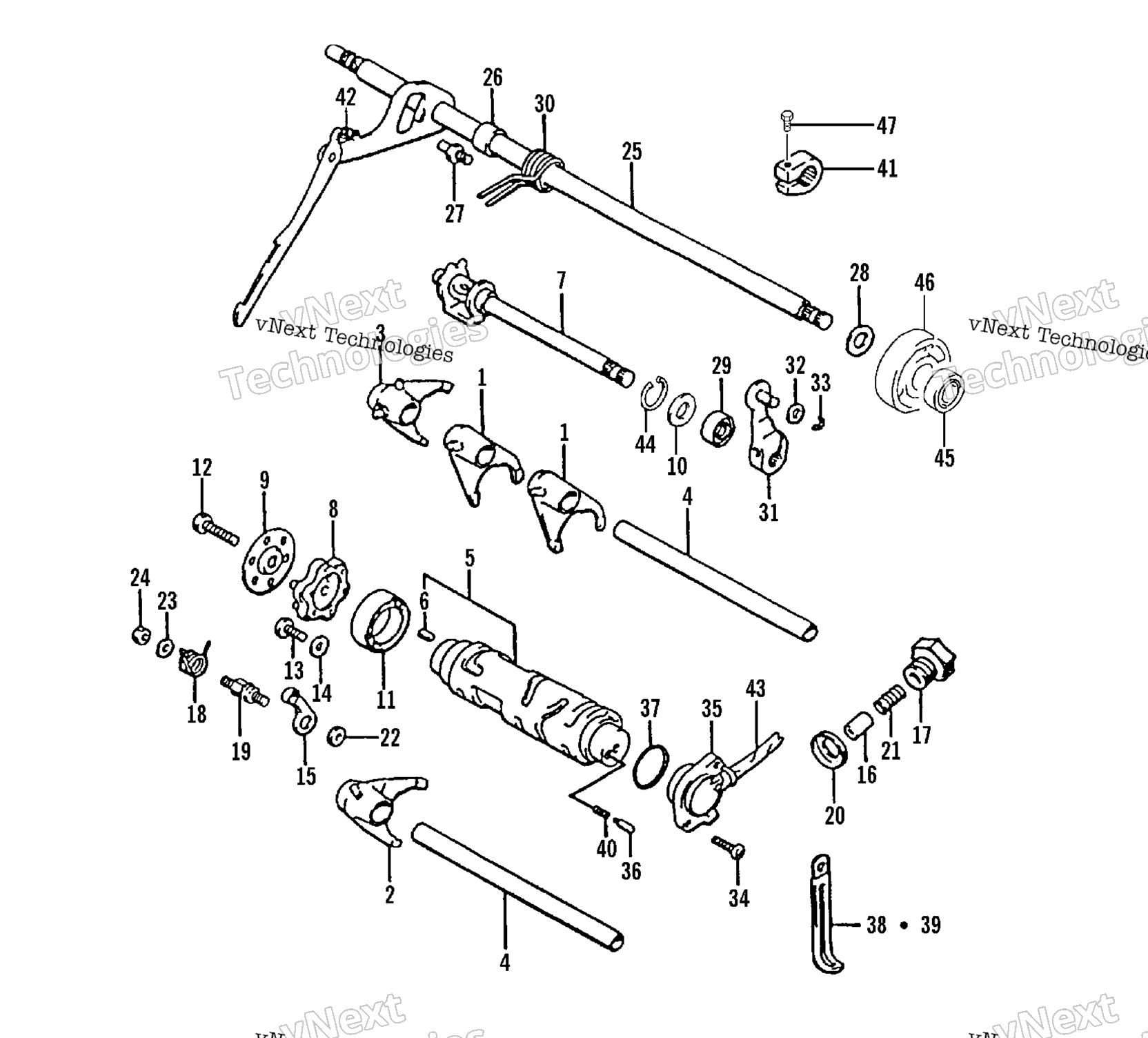

Схема узла переключения передач для 500 4X4 (RED) (A2000ATM4AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
FORK, GEAR SHIFT, NO. 2 art. 3446-038
По запросу
2
FORK, GEAR SHIFT, NO.3 art. 3446-039
По запросу
3
FORK, GEAR SHIFT, REVERSE art. 3446-040
По запросу
4
SHAFT, GEAR SHIFT FORK art. 3446-052
По запросу
5
Cam, Gear Shift (inc. 6) art. 3446-041
По запросу
6
MM (DOWEL) art. 3423-114
По запросу
7
CAM,REVERSE SHIFT art. 3446-241
По запросу
8
PLATE, GEAR SHIFT CAM art. 3446-049
По запросу
9
GUIDE, GEAR SHIFT art. 3446-309
По запросу
10
WASHER,REVERSE SHIFT CAM-M12X20 art. 3423-357
По запросу
11
Подшипник Arctic Cat art. 3402-051
от 6 900 ₽
12
BOLT,CTUTCH RELEASE ARM-M6X20 art. 3423-884
По запросу
13
Screw, 6X12 art. 3007-574
По запросу
14
RETAINER, CNTR SHAFT BRG-M6X16 art. 3423-135
По запросу
15
STOPPER, GEAR SHIFT CAM art. 3446-043
По запросу
16
STOPPER, REVERSE SHIFT CAM art. 3446-117
По запросу
17
STOPPER,REVERSE art. 3446-164
По запросу
18
SPRING, SHIFT CAM STOPPER ARM art. 3446-047
По запросу
19
SUPPORT, CAM STOPPER ARM art. 3446-048
По запросу
20
GASKET, OIL PLUG,M13.8X18.8X0.4 art. 3402-012
По запросу
21
SPRING,COMPRESSION,M5 art. 3402-088
По запросу
22
WASHER, GEAR SHIFT CAM STOPPER-M6X14 art. 3423-141
По запросу
23
WASHER, CAM STOPPER ARM SUPPORT-M6X18 art. 3423-142
По запросу
24
Nut art. 3007-373
По запросу
25
SHAFT,GEAR SHIFT (inc. 42) art. 3446-286
По запросу
26
SPACER, GEAR SHIFT SHAFT art. 3446-054
По запросу
27
STOPPER, GEAR SHIFT ARM art. 3446-056
По запросу
28
Салник вала переключения КПП Arctic Cat art. 3402-068
По запросу
29
OIL SEAL,M12X22X9 art. 3402-076
По запросу
30
SPRING,TORSION,M26 art. 3402-094
По запросу
31
ARM COMP, REVERSE GEAR SHIFT art. 3446-055
По запросу
32
Washer (500) art. 3423-204
По запросу
33
E RING art. 3423-860
По запросу
34
Screw art. 3007-443
По запросу
35
BASE ASSY, GEAR SHIFT TERM art. 3430-015
По запросу
36
PIN,CAM GEAR,5MM art. 3423-044
По запросу
37
O RING, ID:25.7, DD:2.4 art. 3423-059
По запросу
38
Clamp, Wire art. 3004-787
По запросу
39
Зажим Arctic Cat art. 1623-984
По запросу
40
SPRING,COMPRESSION,M4 art. 3402-087
По запросу
41
HUB,GEAR SHIFT art. 3402-008
По запросу
42
SPRING,PULL,M6 art. 3402-093
По запросу
43
Tape, Foil art. 0706-990
По запросу
44
CIRCLIP,REV SHIFT CAM FASTENER art. 3423-876
По запросу
45
Салник вала переключения КПП Arctic Cat art. 3402-068
По запросу
46
BEARING,REAR CUSHION LEVER,FRONT,NEEDLE, (500) art. 3402-385
По запросу
47
BOLT,CTUTCH RELEASE ARM-M6X20 art. 3423-884
По запросу
