модель 2000 года
- Модель 500
- Код модели 500 4X4 (RED) (A2000ATM4AUSR)

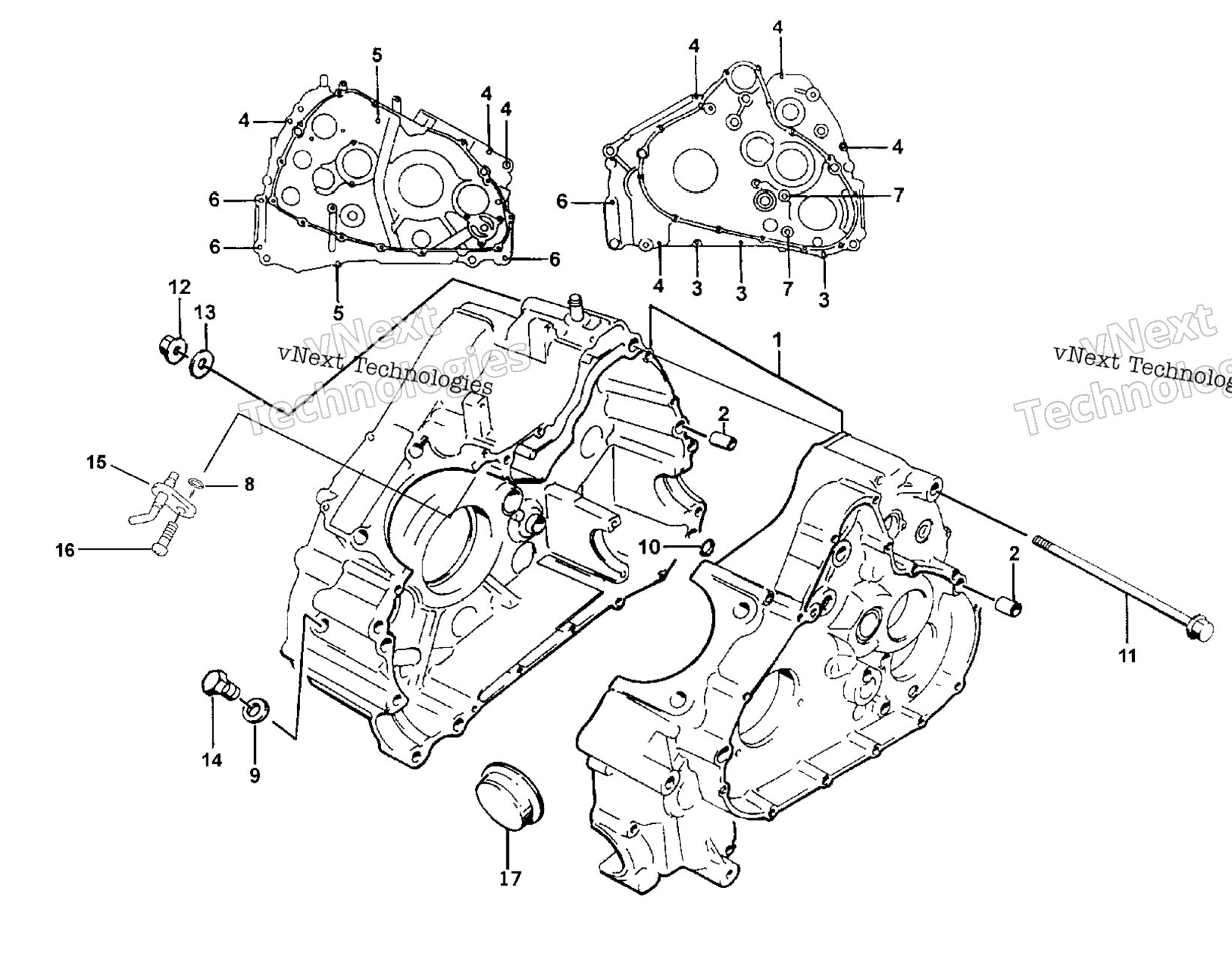

Схема картера Assembly для 500 4X4 (RED) (A2000ATM4AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE (500 ATV) (RB 3402-704) (inc. 2-8, 10, 15, and 16) (500) art. 3402-704
По запросу
2
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
3
BOLT,CRANKCASE-M6X45 art. 3423-878
По запросу
4
BOLT,CRANK M6X70 art. 3423-909
По запросу
5
BOLT, CRANKCASE-M6X90 art. 3423-094
По запросу
6
Bolt, Inlet Pipe art. 3007-399
По запросу
7
BOLT, CRANKCASE-M8X85 art. 3423-093
По запросу
8
O RING (400) (4X4) (500) art. 3423-051
По запросу
9
Прокладка сливного болта Arctic Cat art. 3402-011
от 473 ₽
10
O RING, D:1.9, ID:8.6 (500) art. 3423-052
По запросу
11
BOLT, 10X215 art. 3423-009
По запросу
12
NUT,10MM art. 3423-024
По запросу
13
Washer art. 3007-410
По запросу
14
PLUG, OIL GAL(BOLT),M12X16(R/B 3423-912) art. 3423-095
По запросу
15
JET COMP,PISTON COOLING (500) art. 3402-369
По запросу
16
Screw, 6X12 (500) art. 3007-574
По запросу
