модель 2002 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION TBX (A2002BXM4BUSG)

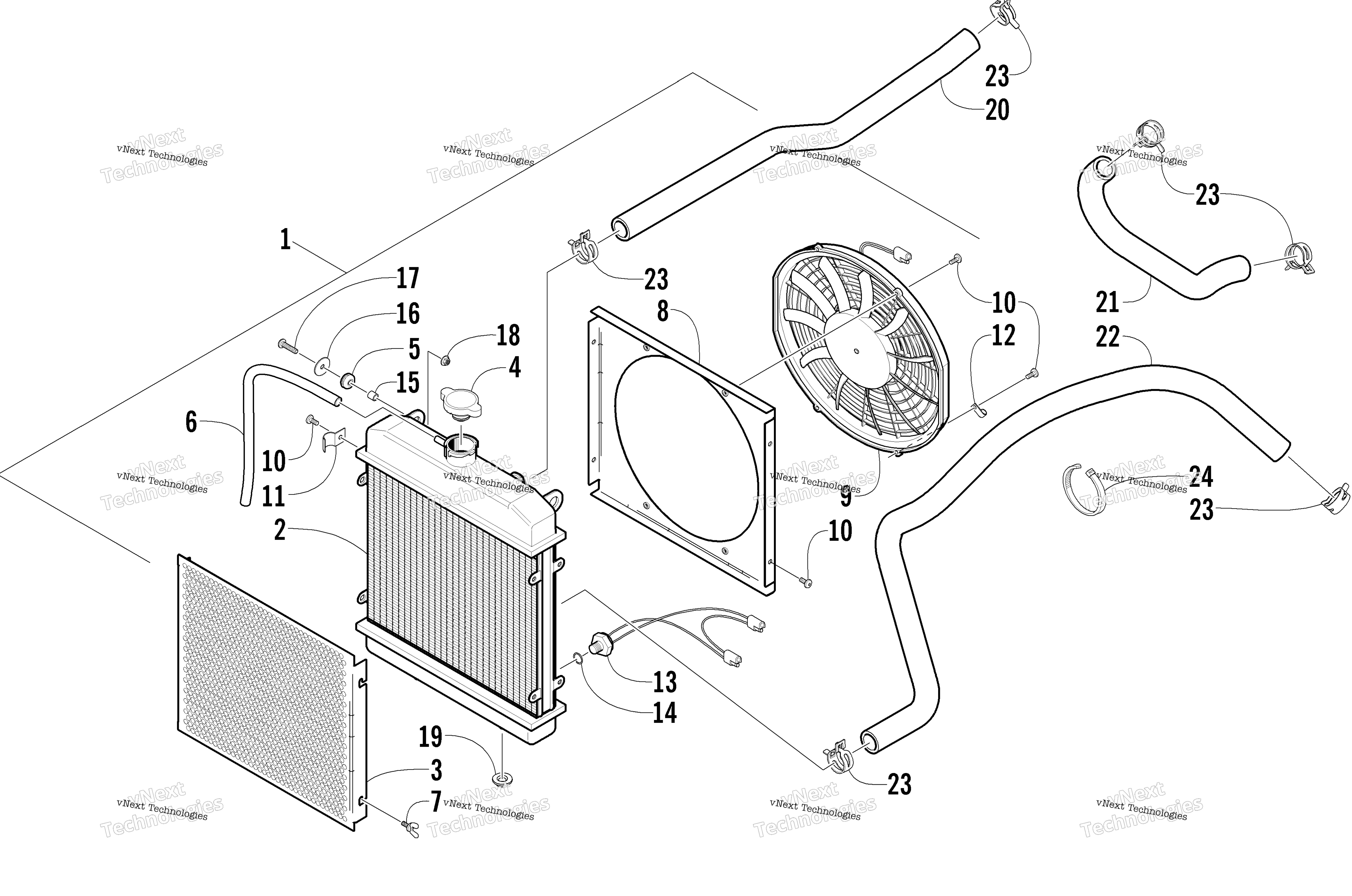

Схема системы охлаждения Assembly для 500 AUTOMATIC TRANSMISSION TBX (A2002BXM4BUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR - ASSY (inc. 2-15) art. 0413-038
По запросу
3
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
4
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
5
GROMMET(LV 11378) art. 0423-030
По запросу
6
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
7
THUMB SCREW-RAD art. 0413-009
По запросу
8
SHROUD, FAN art. 0413-046
По запросу
9
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
10
Винт Arctic Cat art. 8475-512
от 160 ₽
11
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
12
Clamp, Cable art. 0123-397
По запросу
13
Датчик включения вентилятора Arctic Cat art. 0413-045
По запросу
14
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
15
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
16
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
17
Screw, Machine art. 8476-625
от 160 ₽
18
Nut art. 0623-038
от 110 ₽
19
Bushing art. 0423-028
По запросу
20
Патрубок охлаждения верхний Arctic Cat art. 0410-002
По запросу
21
HOSE,COOLANT-CROSSOVER art. 0410-022
от 3 500 ₽
22
Патрубок охлаждения art. 0410-041
По запросу
23
CLAMP,HOSE-SPRING(32mm) (USE 1623-321) art. 0423-070
По запросу
24
Tie, Cable - Reusable art. 0623-751
По запросу
