модель 2002 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION TBX (A2002BXM4BUSG)

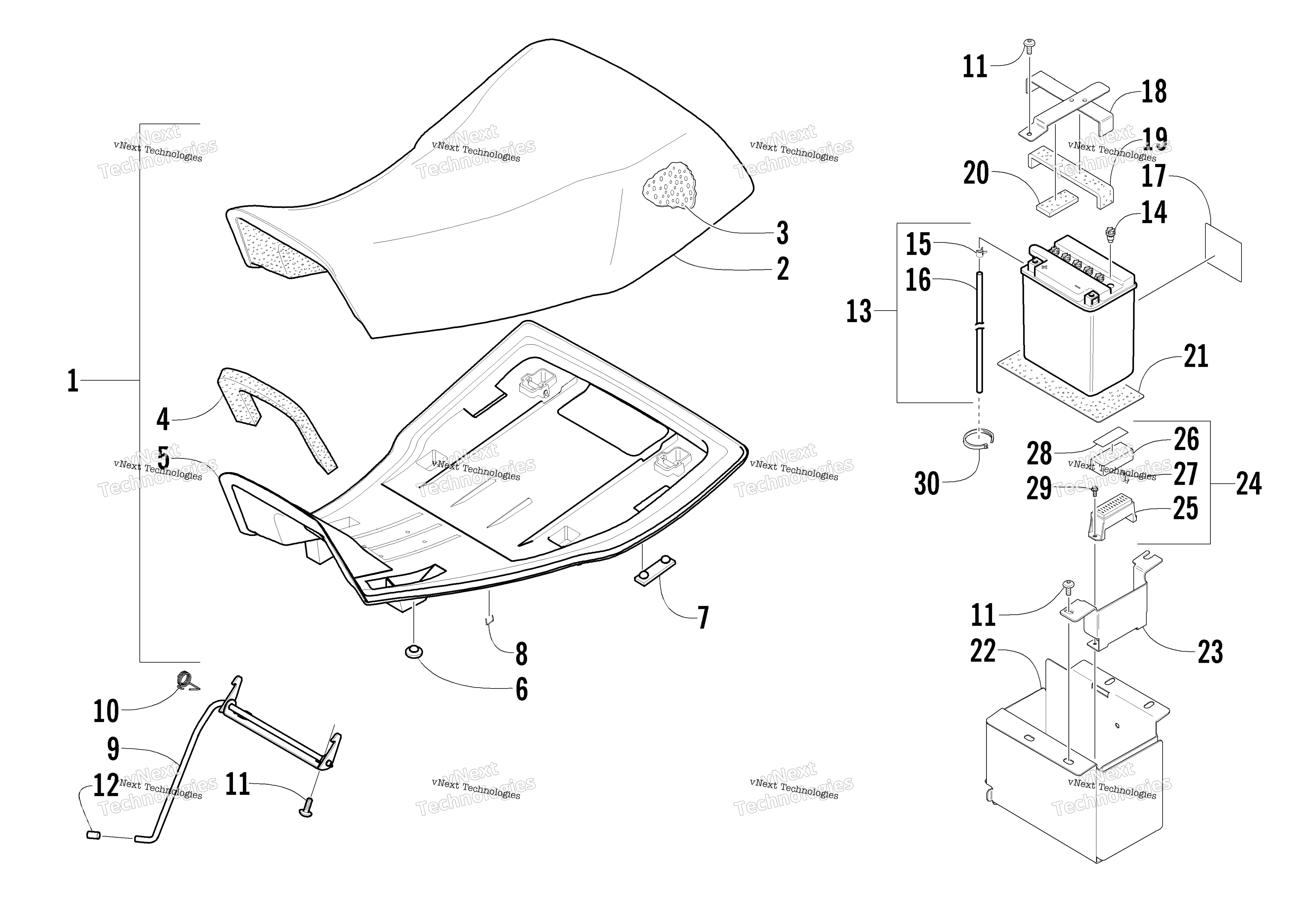

Схема сиденье и аккумулятор ASSEMBLIES для 500 AUTOMATIC TRANSMISSION TBX (A2002BXM4BUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
SEAT, TBOX-ASSY (inc. 2-8) art. 0506-613
По запросу
2
COVER, SEAT art. 0506-556
По запросу
3
FOAM,SEAT (68-72ILD).48@3.3 art. 0506-555
По запросу
4
FOAM,SOUND-SEAT art. 1406-060
По запросу
5
Base, Seat Assembly (inc. 6-7) art. 0406–925
По запросу
6
BUMPER,SEAT art. 0406-877
По запросу
7
Bumper art. 0406-879
По запросу
8
Staple art. 0624-100
По запросу
9
Release, Seat - Assembly art. 0406-967
По запросу
10
SPRING,SEAT LATCH art. 0406-235
По запросу
11
Винт Arctic Cat art. 8477-616
от 110 ₽
12
Cap, Protector art. 0623-404
По запросу
13
Battery Assembly (inc. 14-17) art. 0745-045
По запросу
14
Cap, Battery art. 0645-045
По запросу
15
Clamp, Hose art. 0645-152
По запросу
16
Hose, Battery art. 0645-263
По запросу
17
Decal, Warning art. 0645-151
По запросу
18
STRAP, HOLDDOWN-BTRY (inc. 19-20) art. 0506-716
По запросу
19
PAD,BATTERY-TOP RR art. 0406-289
По запросу
20
PAD, BATTERY-TOP FR art. 0406-548
По запросу
21
PAD,BATTERY art. 0406-556
По запросу
22
BOX, BATTERY art. 0406-982
По запросу
23
BRKT, FUSEHOLDER art. 0406-964
По запросу
24
FUSE BOX-ASSY (inc. 25-26) art. 0530-001
По запросу
27
Fuse - 15 Amp art. 0630-058
По запросу
27
Fuse - 10 Amp art. 0630-057
По запросу
28
DECAL,FUSE BLOCK art. 0411-271
По запросу
29
Screw, Self-Tapping art. 0623-361
По запросу
30
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
