модель 2002 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION TBX (A2002BXM4BUSG)

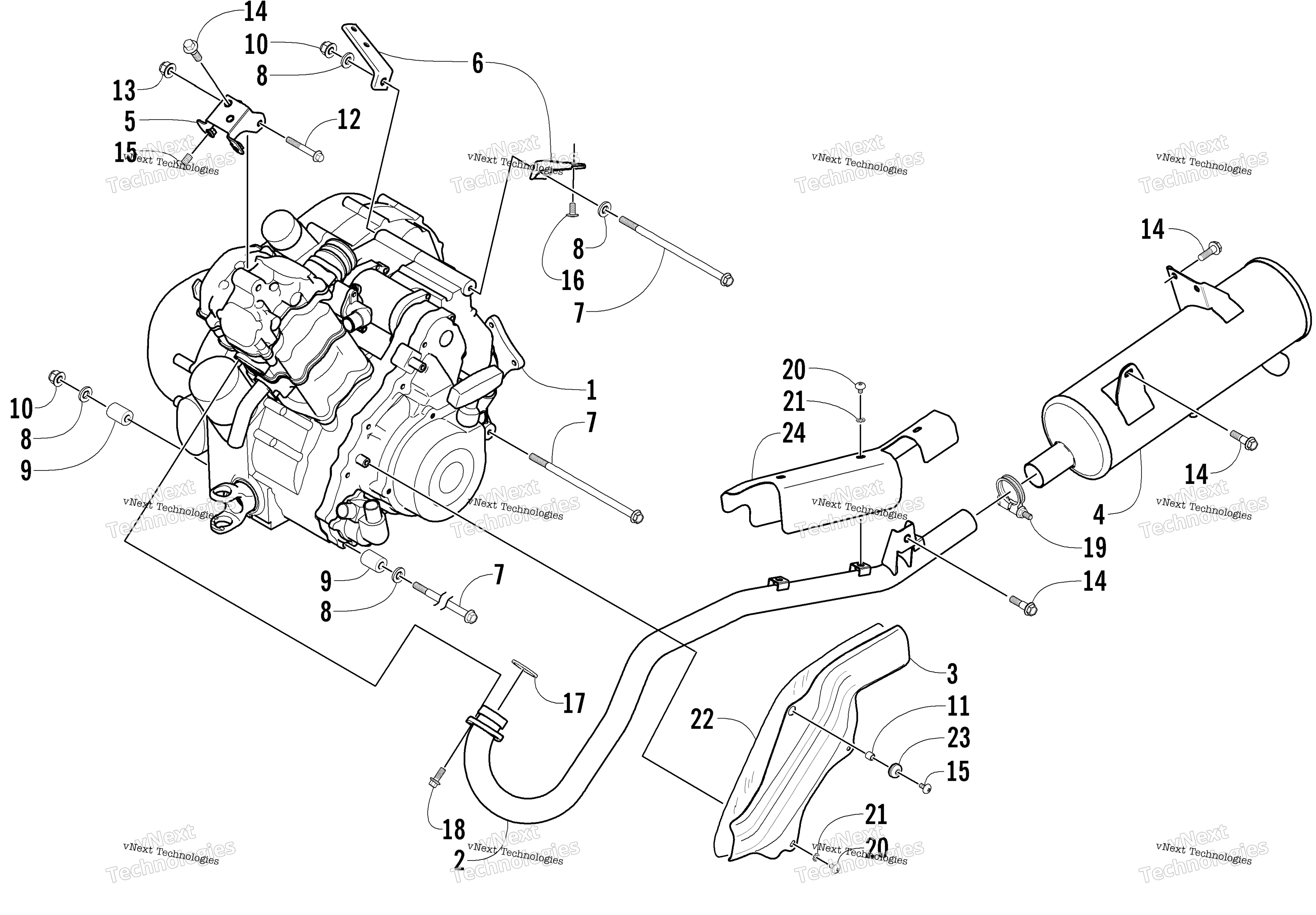

Схема двигателя And Exhaust для 500 AUTOMATIC TRANSMISSION TBX (A2002BXM4BUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE,ELT500A-4WDY- ASSY(FROM 0463-013) art. 0462-013
По запросу
2
PIPE, EXH -WELDMENT art. 0512-033
По запросу
3
COVER, EXH PIPE art. 0406-865
По запросу
4
MUFFLER-WELDMENT-PTD art. 0512-405
По запросу
5
BRKT, MOTOR MOUNT-BLACK art. 0506-546
По запросу
6
BRACKET,MOTOR MTG-LH-BLACK art. 1506-025
По запросу
6
BRACKET,MOTOR MTG-RH-BLACK art. 1506-024
По запросу
7
BOLT, 10X215 art. 3423-009
По запросу
8
WASHER, MOTOR MOUNT art. 0423-050
По запросу
9
Втулка art. 1423-025
от 1 092 ₽
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
12
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
13
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
14
Болт Arctic Cat art. 8408-816
от 110 ₽
15
Болт Arctic Cat art. 8476-620
По запросу
16
Screw, Cap art. 8408-616
По запросу
17
SEAL,EXHAUST PIPE art. 0412-007
По запросу
18
Болт Arctic Cat art. 8408-820
от 110 ₽
19
CLAMP,EXHAUST (NORMA ARS-M8-39.5) art. 0423-150
По запросу
20
Screw, Machine art. 8477-610
По запросу
21
WASHER,LOCK-1/4 EXT TOOTH TYPE A Z&BLK art. 8053-212
По запросу
22
SHIELD,HEAT art. 0412-143
По запросу
23
GROMMET(LV 11378) art. 0423-030
По запросу
24
COVER,EXHAUST PIPE art. 0412-168
По запросу
