модель 2003 года
- Модель TRV 500
- Код модели ATV 500 TBX [A2003BXM4BUSG-2003-154]

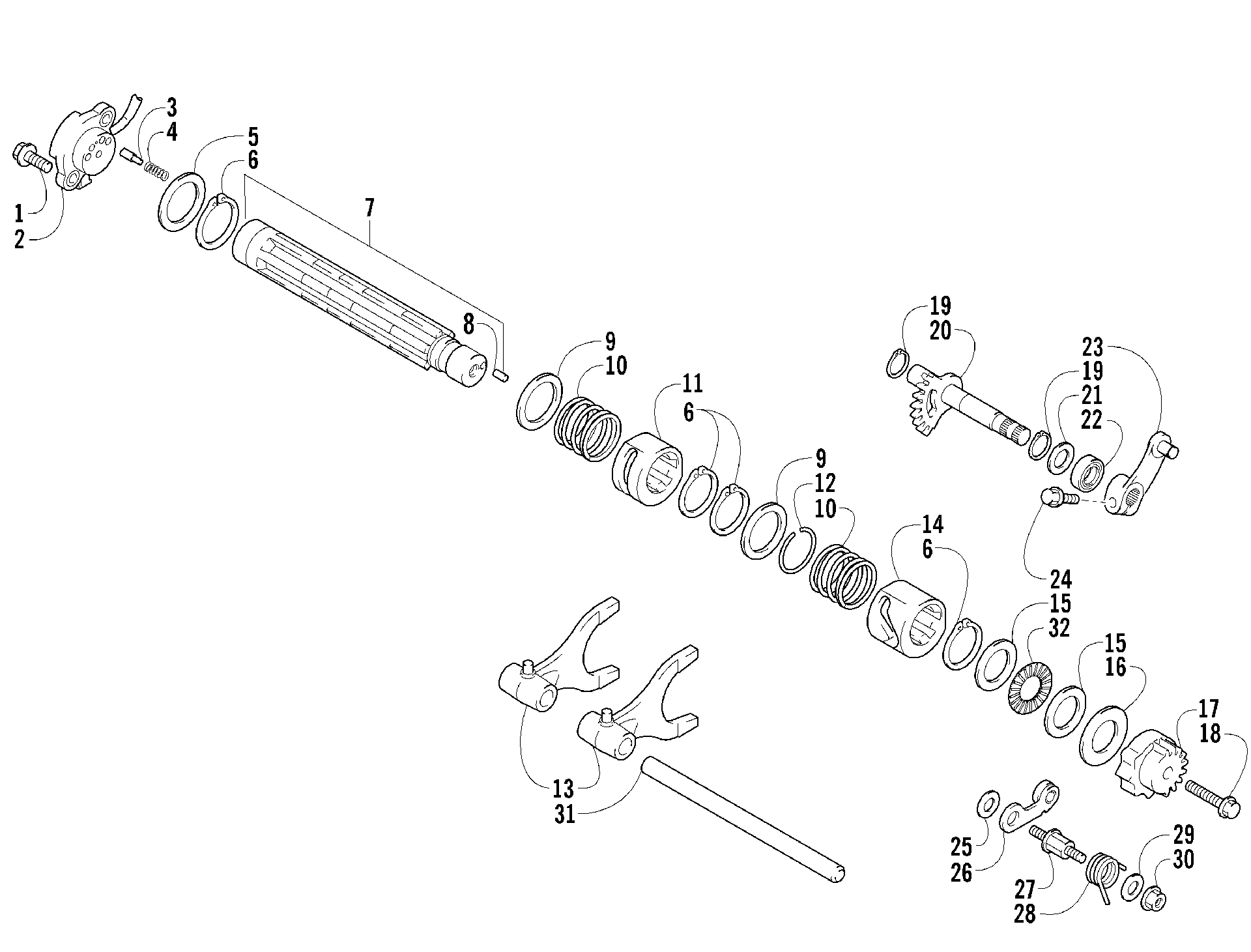

Схема передача Shifting ASSEMBLY [56490] для ATV 500 TBX [A2003BXM4BUSG-2003-154]
Схема
Детали
![передача Shifting ASSEMBLY [56490]](/upload/schemas/633d5acd1bb793.45902328.gif)
Номер
Наименование детали
Цена
1
BOLT, BASE ASSY art. 3423-418
По запросу
2
Base, Gear Shift - Assembly art. 3530-031
По запросу
3
PIN,CAM GEAR,5MM art. 3423-044
По запросу
4
SPRING,COMPRESSION,M4 art. 3402-087
По запросу
5
WASHER, SHIFT SHAFT (M25X34X1.0) art. 3423-421
По запросу
6
Circlip art. 3423-191
По запросу
7
SHAFT, GEAR SHIFT (inc. 8) art. 3402-749
По запросу
8
MM (DOWEL) art. 3423-114
По запросу
9
SHIM,M25X32X1 art. 3402-382
По запросу
10
SPRING, SUB T/M SHIFT CAM art. 3446-280
По запросу
11
CAM, GEAR SHIFT REVERSE art. 3402-745
По запросу
12
CIRCLIP art. 3423-871
По запросу
13
FORK, SUB T/M GEAR SHIFT art. 3446-073
По запросу
14
CAM, GEAR SHIFT art. 3402-748
По запросу
15
SHIM,20MM art. 3402-195
По запросу
16
SHIM, (0.5) art. 3423-446
По запросу
17
PLATE, GR SHIFT CAM STOPPER art. 3402-642
По запросу
18
Bolt art. 3007-380
По запросу
19
CIRCLIP,REV SHIFT CAM FASTENER art. 3423-876
По запросу
20
SHAFT, SUB T/M GEAR art. 3402-747
По запросу
21
SHIM, M12X20X1.0 art. 1691-043
По запросу
22
OIL SEAL,M12X22X9 art. 3402-076
По запросу
23
ARM, COMPRESSION,-SELECT art. 3402-434
По запросу
24
Bolt art. 3007-409
По запросу
25
WASHER, GEAR SHIFT CAM STOPPER-M6X14 art. 3423-141
По запросу
26
STOPPER, SHIFT CAM art. 3402-746
По запросу
27
SUPPORT, CAM STOPPER ARM art. 3446-048
По запросу
28
SPRING, SHIFT CAM STOPPER art. 3423-511
По запросу
29
WASHER, 6.5 X 16 X 2.3 art. 3423-438
По запросу
30
Nut art. 3007-373
По запросу
31
Shaft, Shift Fork art. 3446-266
По запросу
