модель 2003 года
- Модель TRV 500
- Код модели ATV 500 TBX [A2003BXM4BUSG-2003-154]

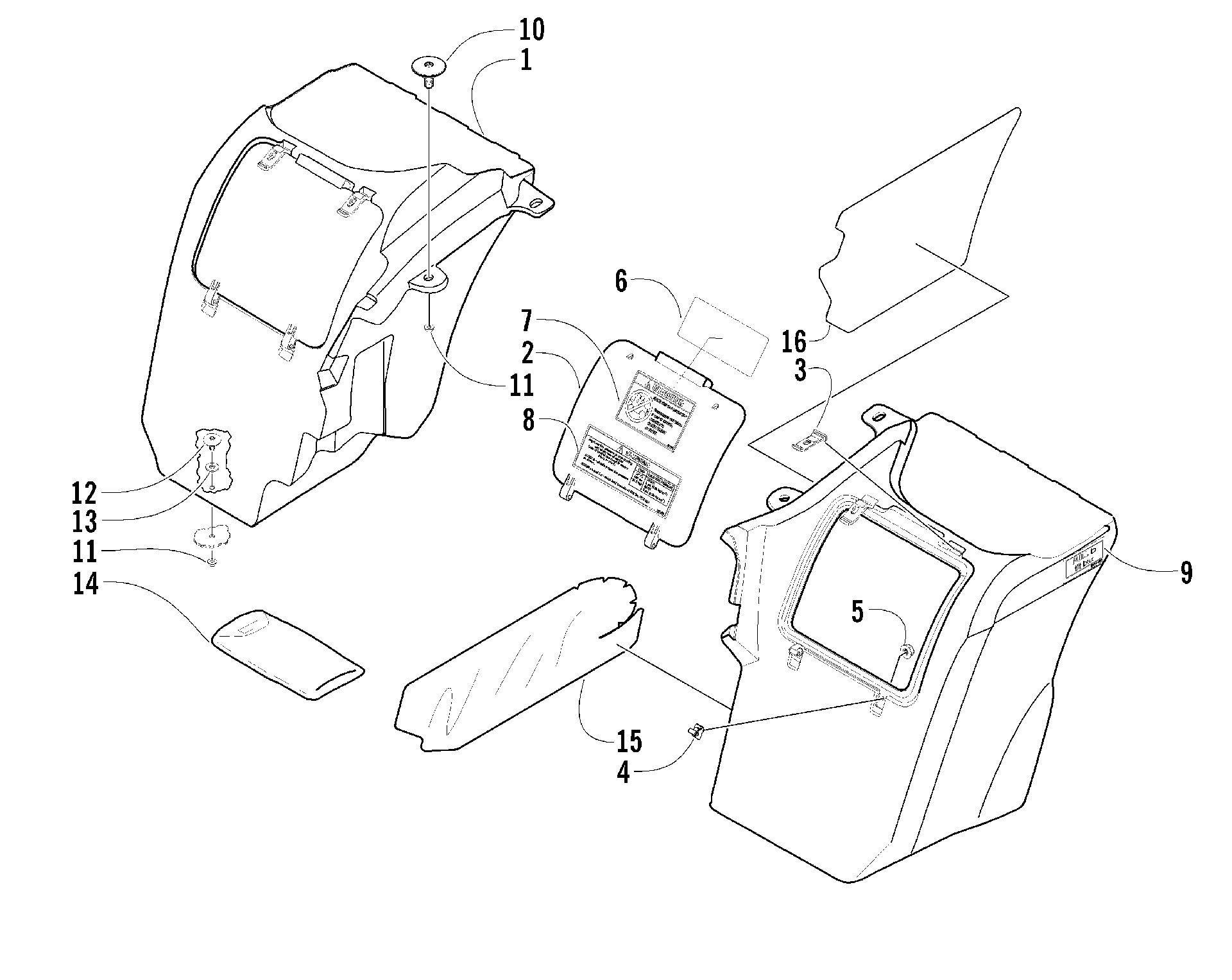

Схема sTORAGE BOX узел [56497] для ATV 500 TBX [A2003BXM4BUSG-2003-154]
Схема
Детали
![STORAGE BOX узел [56497]](/upload/schemas/633d767dd3b579.23798791.gif)
Номер
Наименование детали
Цена
1
BOX,STORAGE-RH-ASSY (inc. 2-6) art. 0506-863
По запросу
1
BOX,STORAGE-LH-ASSY (inc. 2-9) art. 0506-862
По запросу
2
HATCH,STORAGE BOX-ASSY art. 1506-020
По запросу
3
Strap, Hatch art. 1406-134
По запросу
4
Hinge art. 0506-674
По запросу
5
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
6
DECAL,CAPACITY-SIDE CONTAINER art. 0411-487
По запросу
7
DECAL, WARNING-PASSENGER art. 0411-435
По запросу
8
DECAL,WARNING-TIRE PRESSURE art. 0411-589
По запросу
9
DECAL,"PULL TO TILT BOX" art. 0411-489
По запросу
10
SCREW,FUEL TANK art. 0423-130
По запросу
11
Гайка Arctic Cat art. 8424-602
от 110 ₽
12
Винт Arctic Cat art. 0423-101
от 263 ₽
13
Gasket art. 0673-349
По запросу
14
KIT, TOOL art. 0444-122
По запросу
15
SHIELD,HEAT art. 0412-166
По запросу
16
SHIELD, HEAT - SIDE BOX art. 1406-261
По запросу
