модель 2003 года
- Модель TRV 500
- Код модели ATV 500 TBX [A2003BXM4BUSG-2003-154]

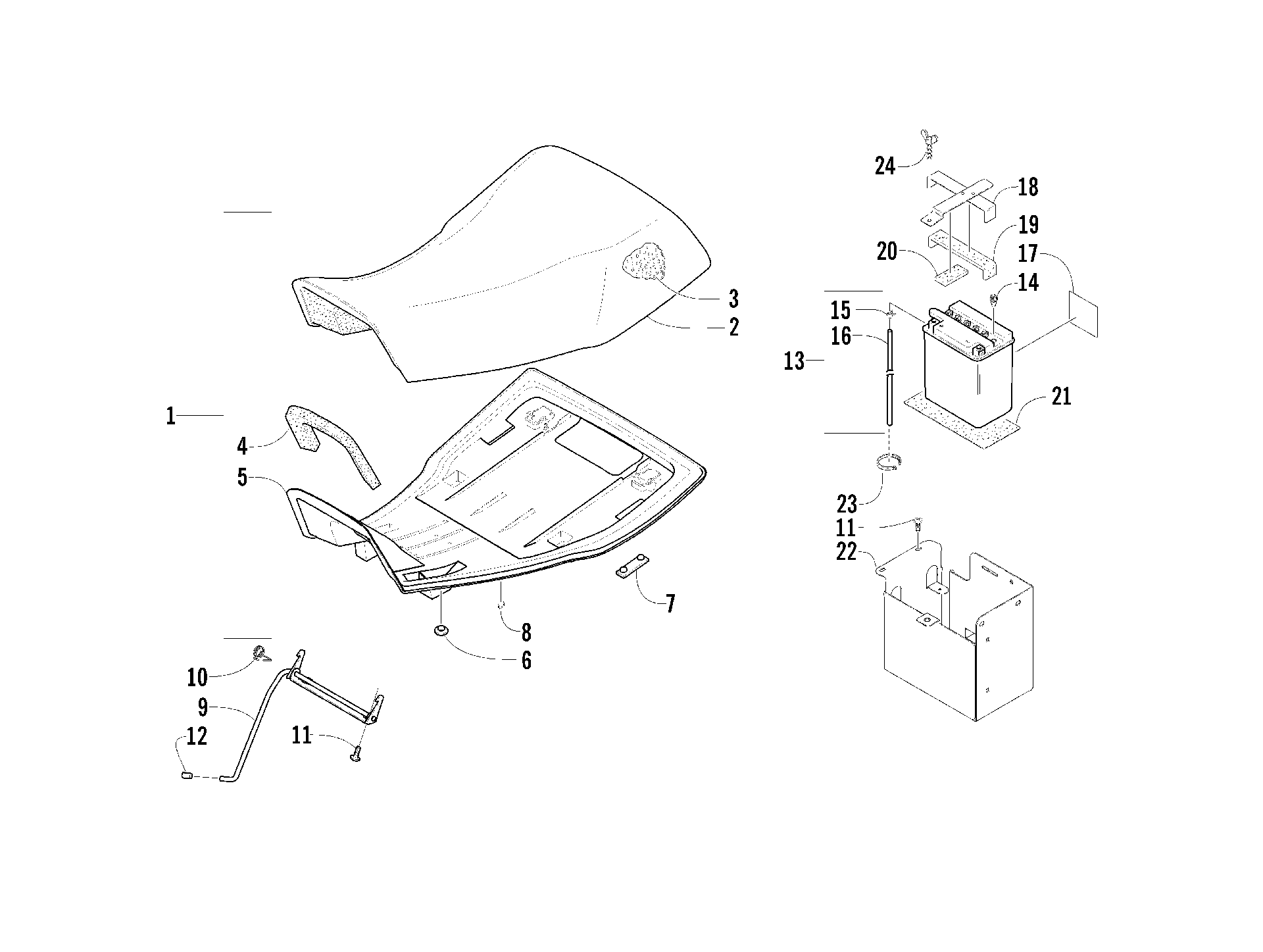

Схема сиденье и аккумулятор ASSEMBLIES [56500] для ATV 500 TBX [A2003BXM4BUSG-2003-154]
Схема
Детали
![сиденье и аккумулятор ASSEMBLIES [56500]](/upload/schemas/633d6dc7d556c4.40744737.gif)
Номер
Наименование детали
Цена
1
SEAT, TBOX-ASSY (inc. 2-8) art. 0506-613
По запросу
2
COVER, SEAT art. 0506-556
По запросу
3
FOAM,SEAT (68-72ILD).48@3.3 art. 0506-555
По запросу
4
FOAM,SOUND-SEAT art. 1406-060
По запросу
5
Base, Seat Assembly (inc. 6-7) art. 0406–925
По запросу
6
BUMPER,SEAT art. 0406-877
По запросу
7
Bumper art. 0406-879
По запросу
8
Staple art. 0624-100
По запросу
9
LATCH,SEAT art. 1406-185
По запросу
10
SPRING,SEAT LATCH art. 1406-112
По запросу
11
Винт Arctic Cat art. 8477-616
от 110 ₽
12
Cap, Protector art. 0623-404
По запросу
13
Battery Assembly (inc. 14-17) art. 0745-045
По запросу
14
Cap, Battery art. 0645-045
По запросу
15
Clamp, Hose art. 0645-152
По запросу
16
Hose, Battery art. 0645-263
По запросу
17
Decal, Warning art. 0645-151
По запросу
18
STRAP,BATTERY-W/PAD (inc. 19-20) art. 0506-877
По запросу
19
PAD,FOAM-PSA BACK (1X4.25) art. 1406-266
По запросу
20
PAD,FOAM-PSA BACK (1X2.25) art. 1406-265
По запросу
21
PAD,BATTERY-LOWER art. 1406-219
По запросу
22
BOX,BATTERY-BLACK art. 0506-872
По запросу
23
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
24
THUMB SCREW, M6 X 13MM art. 0423-456
По запросу
