модель 2005 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2005IBM4BUSR]

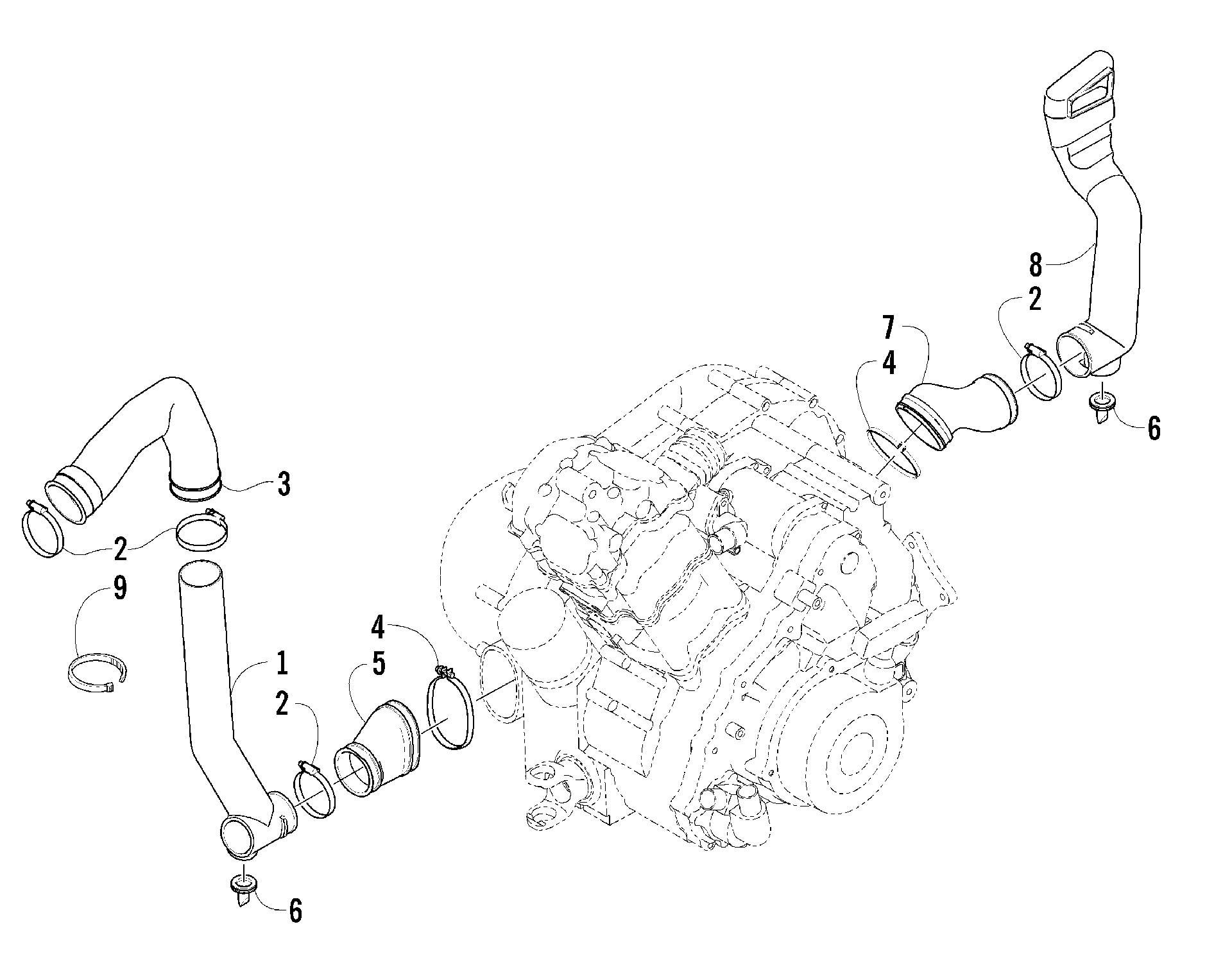

Схема узла охлаждения ремня/картера [81323] для 500 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2005IBM4BUSR]
Схема
Детали
![Узел охлаждения ремня/картера [81323]](/upload/schemas/633c6bad522451.80573466.gif)
Номер
Наименование детали
Цена
1
Duct, Air Intake - Front - Lower art. 0513-010
По запросу
2
Хомут Arctic Cat art. 0423-380
от 550 ₽
3
Патрубок входа вариатора Arctic Cat art. 0413-092
от 6 321 ₽
4
CLAMP, DUCT FRONT art. 3402-449
По запросу
5
Входной патрубок вариатора Arctic Cat art. 0413-198
По запросу
6
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
7
Патрубок впускной Arctic Cat art. 0413-055
По запросу
8
DUCT,AIR OUT-BELT COOLING art. 0413-094
По запросу
9
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
