модель 2005 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2005IBM4BUSR]

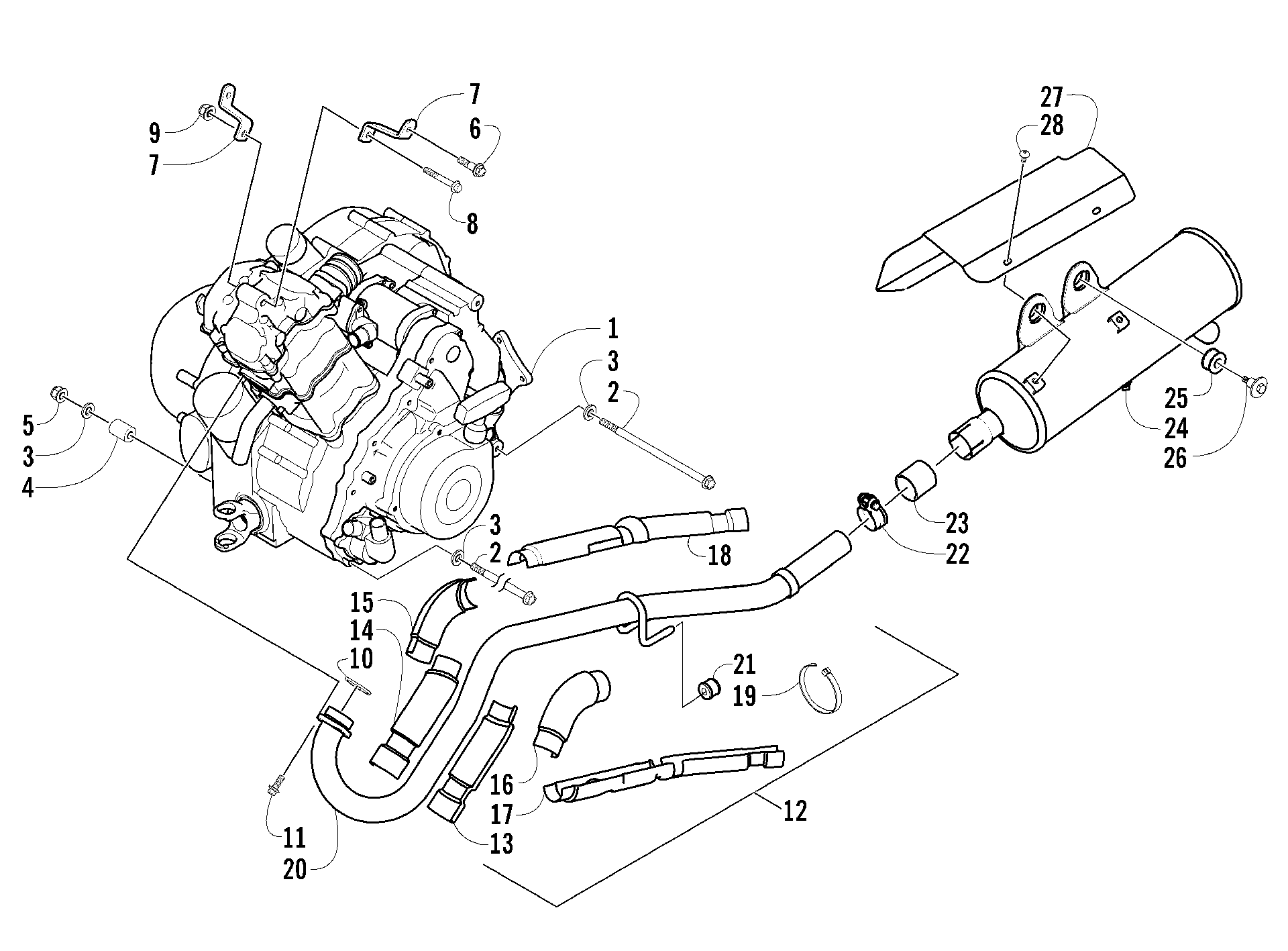

Схема двигателя AND EXHAUST [81322] для 500 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2005IBM4BUSR]
Схема
Детали
![Двигатель AND EXHAUST [81322]](/upload/schemas/633c7821a8df41.29433976.gif)
Номер
Наименование детали
Цена
1
ENGINE-ASSY 500 AUTO (W/ELEC SPEEDO) art. 0462-029
По запросу
2
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
3
Шайба Arctic Cat art. 0423-426
от 110 ₽
4
Втулка art. 1423-025
от 1 092 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
BRACKET,ENGINE MOUNT-RH (PAINTED BLACK) art. 1506-632
По запросу
7
BRACKET,ENGINE MOUNT-LH (PAINTED BLACK) art. 1506-633
По запросу
8
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
9
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
10
SEAL,EXHAUST PIPE art. 0412-007
По запросу
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
PIPE,EXHAUST-ASSEMBLY (RB 0512-379) (inc. 13-20) art. 0512-214
По запросу
13
SHIELD,EXHAUST-FRONT OUTER art. 0412-260
По запросу
14
SHIELD,EXHAUST-FRONT INNER art. 0412-259
По запросу
15
SHIELD,EXHAUST-CENTER INNER art. 0412-261
По запросу
16
SHIELD,EXHAUST-CENTER OUTER art. 0412-262
По запросу
17
SHIELD,EXHAUST-REAR OUTER art. 0412-264
По запросу
18
SHIELD,EXHAUST-REAR INNER art. 0412-263
По запросу
19
Clamp, Hose art. 0423-317
По запросу
20
PIPE,EXHAUST-BLACK art. 0512-378
По запросу
21
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
22
CLAMP,EXHAUST-ASSEMBLY art. 0512-209
По запросу
23
SEAL,MUFFLER art. 0412-183
По запросу
24
MUFFLER - PAINTED art. 0512-180
По запросу
25
BUSHING,MUFFLER art. 0412-253
По запросу
26
SCREW, SHOULDER art. 0423-476
По запросу
27
COVER,MUFFLER art. 0412-242
По запросу
28
Screw, Machine art. 8477-610
По запросу
