модель 2005 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2005IBM4BUSR]

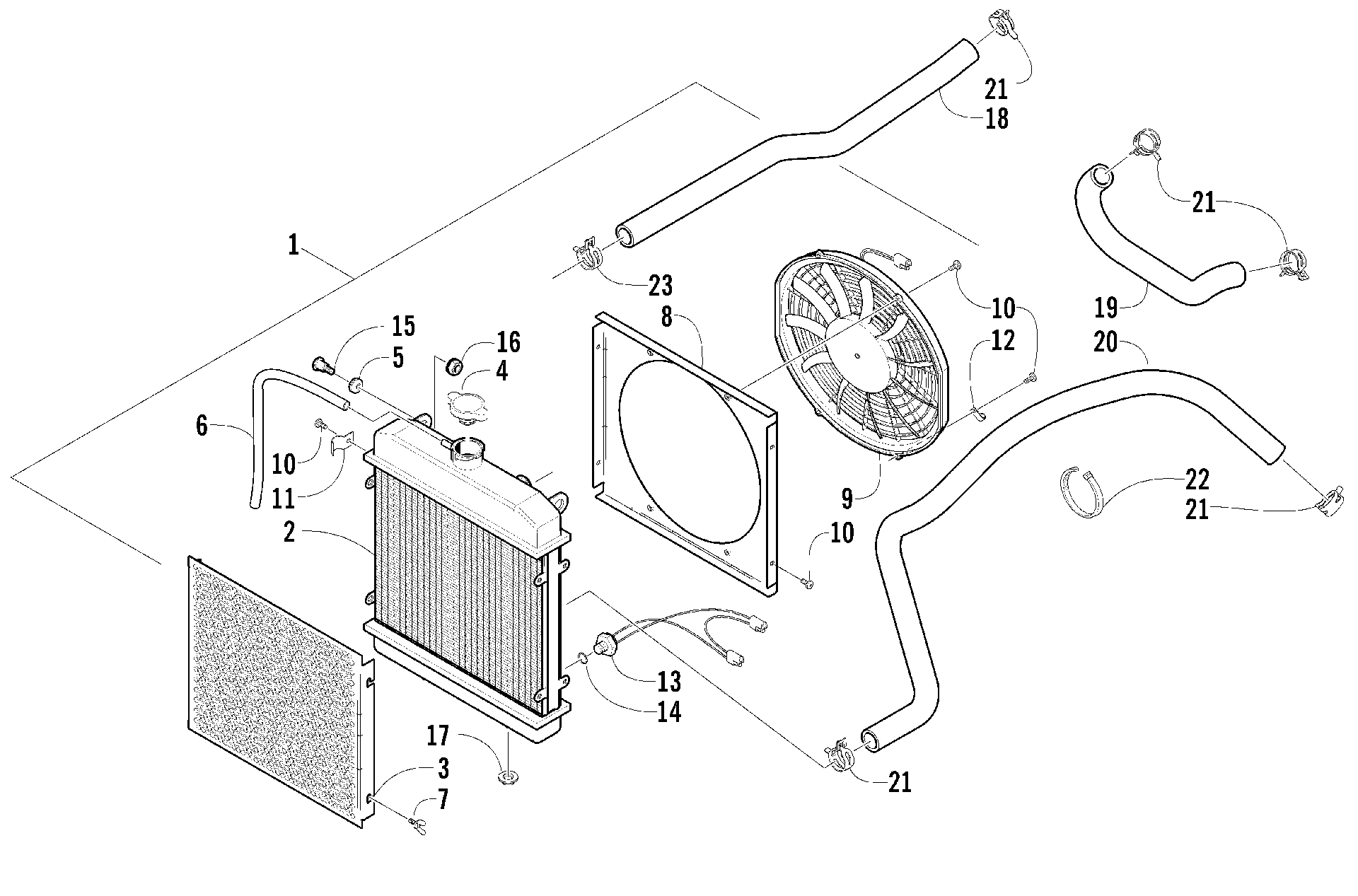

Схема системы охлаждения ASSEMBLY [81276] для 500 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2005IBM4BUSR]
Схема
Детали
![Система охлаждения ASSEMBLY [81276]](/upload/schemas/633c6f3b428f79.05001102.gif)
Номер
Наименование детали
Цена
1
RADIATOR - ASSY (inc. 2-14) art. 0413-038
По запросу
2
Радиатор Arctic Cat art. 0413-184
от 11 890 ₽
3
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
4
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
5
GROMMET(LV 11378) art. 0423-030
По запросу
6
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
7
THUMB SCREW-RAD art. 0413-009
По запросу
8
SHROUD, FAN art. 0413-046
По запросу
9
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
10
Винт Arctic Cat art. 8475-512
от 160 ₽
11
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
12
Clamp, Cable art. 0123-397
По запросу
13
Датчик включения вентилятора Arctic Cat art. 0413-045
По запросу
14
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
15
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
16
Nut art. 0623-038
от 110 ₽
17
Bushing art. 0423-028
По запросу
18
Патрубок охлаждения верхний Arctic Cat art. 0410-002
По запросу
19
HOSE,COOLANT-CROSSOVER art. 0410-022
от 3 500 ₽
20
Патрубок охлаждения art. 0410-041
По запросу
21
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
22
Tie, Cable - Reusable art. 0623-751
По запросу
