модель 2005 года
- Модель TRV 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBM4BUSR]

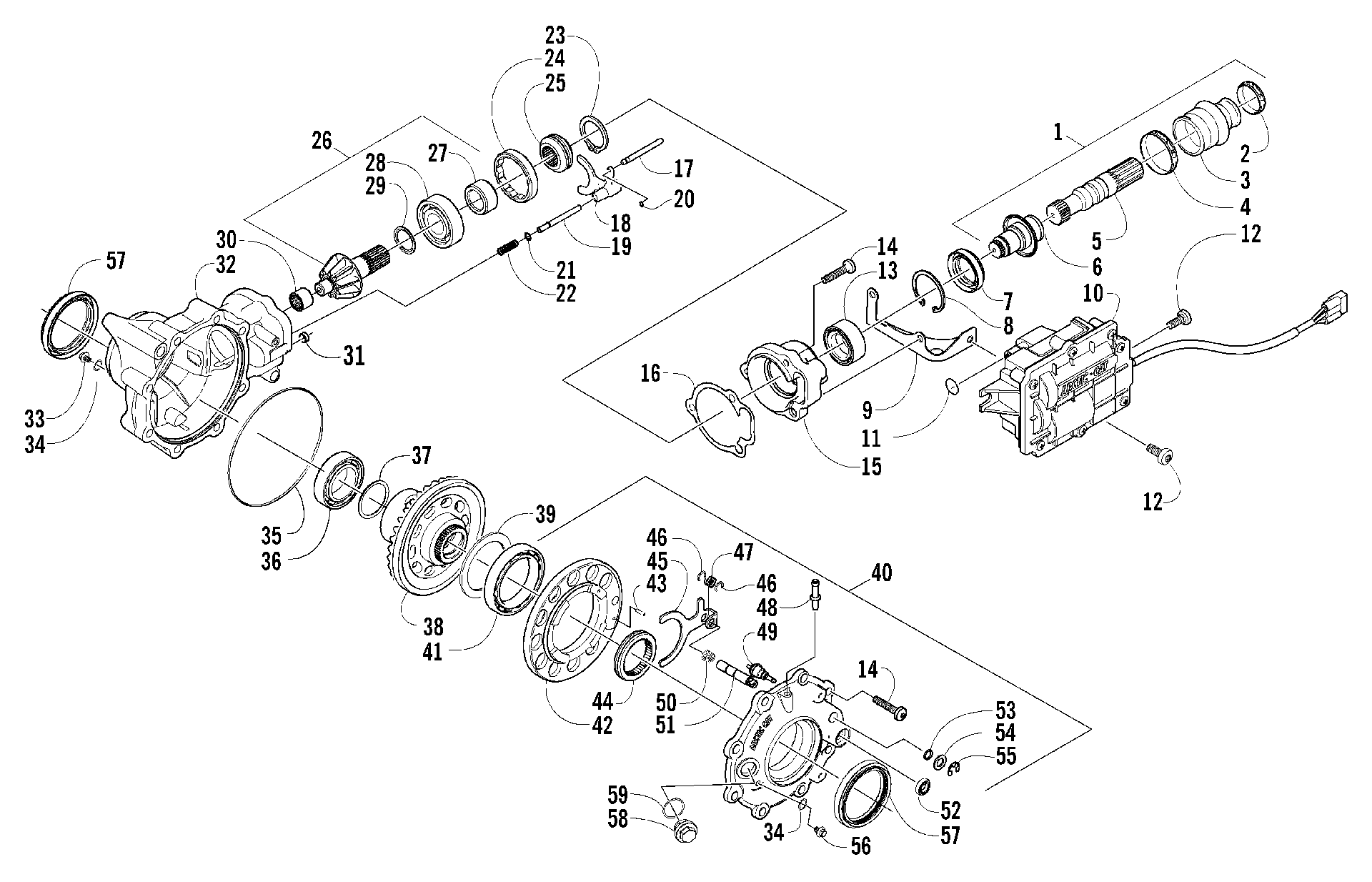

Схема передней части DRIVE GEARCASE ASSEMBLY [81336] для 500 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBM4BUSR]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [81336]](/upload/schemas/633c7f82b2c866.86969450.gif)
Номер
Наименование детали
Цена
0
GEARCASE, FRONT (3.6) - ASSY art. 0502-444
По запросу
1
Shaft, Propeller - Assembly (inc. 2-6) art. 0502-385
По запросу
2
Хомут Arctic Cat art. 0423-411
По запросу
3
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
4
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
5
Вал переднего редуктора Arctic Cat art. 1402-045
от 2 820 ₽
6
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
7
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
8
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
9
BRACKET,ACTUATOR-WELDMENT art. 0502-347
По запросу
10
Актуатор переднего редуктора Arctic Cat art. 0502-579
По запросу
11
Уплотнительное кольцо Arctic Cat art. 0423-892
от 368 ₽
12
Винт Arctic Cat art. 0423-396
от 473 ₽
13
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
14
Screw, Self-Tapping art. 0423-118
По запросу
15
Housing, Pinion art. 0502-528
По запросу
16
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
17
Шток селектора переднего редуктора Arctic Cat art. 0402-997
По запросу
18
Fork, Selector art. 0402-998
По запросу
19
Shaft, Shuttle art. 0402-417
По запросу
20
Шайба Arctic Cat art. 0423-402
По запросу
21
O-Ring art. 0423-147
По запросу
22
Пружинка Arctic Cat art. 0402-999
По запросу
23
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
24
Collar, Lock art. 0402-357
По запросу
25
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
26
GEAR,PINION (10T) SUB-ASSY (inc. 27-29) art. 0502-123
По запросу
27
Collar, Retaining art. 0402-336
По запросу
28
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
29
SHIM,25.7X34.9X1.3 art. 0402-424
По запросу
29
SHIM,25.7X34.9X1.6 art. 0402-427
По запросу
29
SHIM,25.7X34.9X1.4 art. 0402-425
По запросу
29
SHIM,25.7X34.9X1.7 art. 0402-428
По запросу
29
SHIM,25.7X34.9X1.5 art. 0402-426
По запросу
30
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 13 870 ₽
Аналог
13 870 ₽
Требуется 1 шт.
31
Pin, Dowel art. 0402-411
По запросу
32
Корпус редуктора Arctic Cat art. 0502-514
По запросу
33
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
34
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
35
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
36
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 1 шт.
37
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
37
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
37
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
37
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
37
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
38
GEAR, FRONT (36 TOOTH) - WELDMENT art. 0502-411
По запросу
39
SHIM, 1.5 art. 1402-076
По запросу
39
SHIM, 1.4 art. 1402-075
По запросу
39
Шайба Arctic Cat art. 1402-074
от 3 890 ₽
39
SHIM, 1.6 art. 1402-077
По запросу
39
Шайба Arctic Cat art. 1402-078
от 3 890 ₽
40
COVER, LOCKER - ASSY (inc. one No. 34, 41-56, and one No. 57) art. 0502-434
По запросу
41
Подшипник переднего редуктора Arctic Cat art. 1402-053
от 690 ₽
42
FLANGE,BEARING-MACH art. 0502-413
По запросу
43
PIN, PARALLEL art. 1402-079
По запросу
44
COLLAR, SLIDING - LOCK art. 1402-042
По запросу
45
FORK art. 1402-054
По запросу
46
RING, RETAINING art. 1402-058
По запросу
47
SPRING art. 1402-057
По запросу
48
Fitting art. 1402-104
По запросу
49
SWITCH, INDICATOR art. 0402-419
По запросу
50
SPRING art. 1402-063
По запросу
51
SHAFT, LOCK art. 1402-055
По запросу
52
Сальник редуктора на актуатор Arctic Cat art. 1402-056
от 2 048 ₽
53
O-RING art. 0423-133
По запросу
54
WASHER,SS-10.63x17.75x1.48 art. 0423-132
По запросу
55
RING, RETAINING art. 0423-424
По запросу
56
Plug, Oil Level (inc. one No. 34) art. 1402-211
По запросу
57
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
58
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
59
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
