модель 2005 года
- Модель TRV 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBM4BUSR]

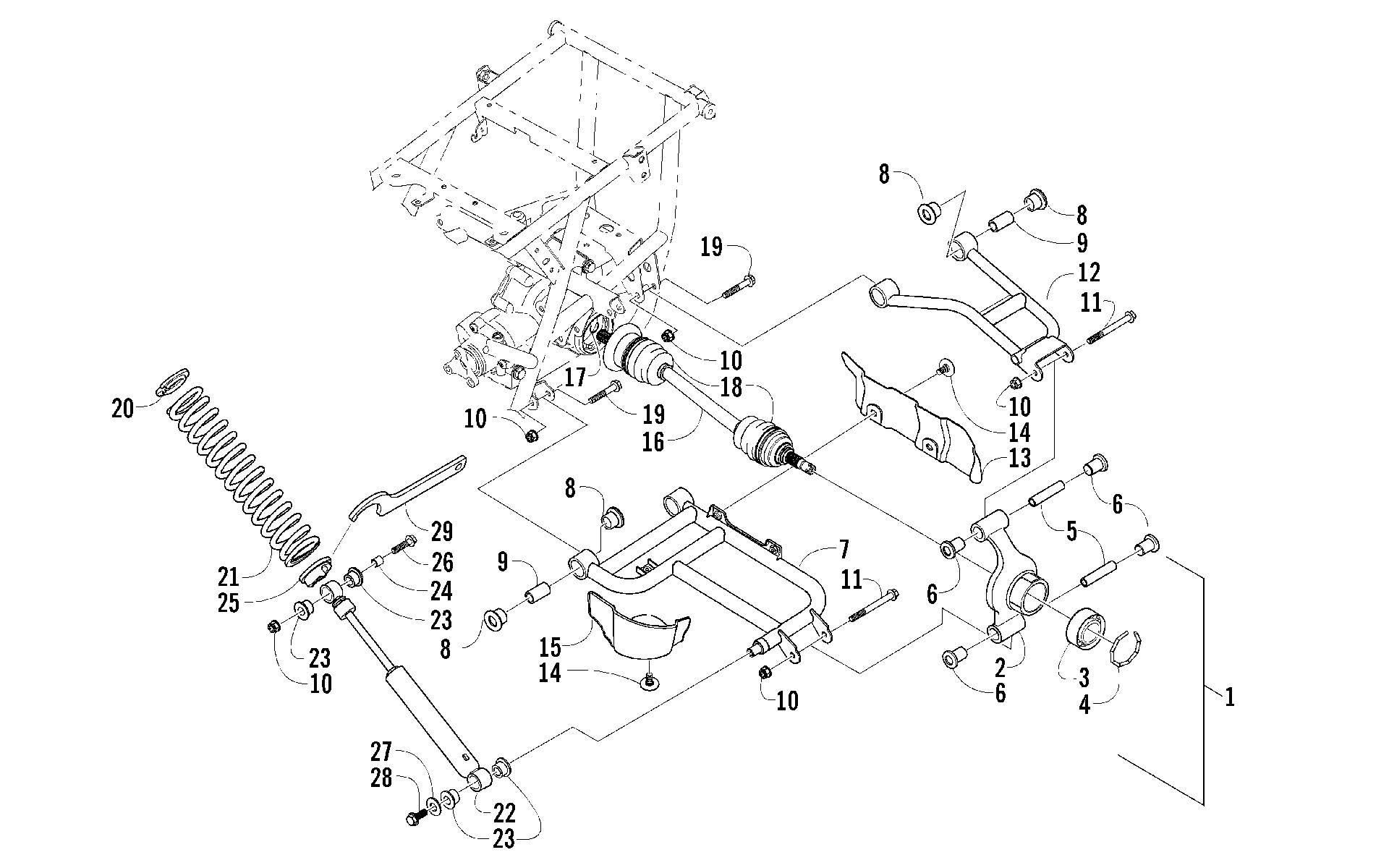

Схема задней подвески ASSEMBLY [82999] для 500 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBM4BUSR]
Схема
Детали
![Задняя подвеска ASSEMBLY [82999]](/upload/schemas/633c8a2e9b64e3.37188634.gif)
Номер
Наименование детали
Цена
1
Задняя цапфа левая Arctic Cat art. 0504-549
от 14 450 ₽
1
Задняя цапфа правая Arctic Cat art. 0504-548
По запросу
2
Knuckle - Right Not a Service Part art. -N/A-
По запросу
3
Bearing, Wheel art. 1402-027
от 1 890 ₽
4
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
5
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
6
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
7
Задний правый нижний рычаг Arctic Cat art. 0504-576
от 27 900 ₽
7
A-Arm, Rear Lower - Left - Assembly (Platinum) (inc. 8-9) art. 0504-577
По запросу
8
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 16 шт.
Подписаться
Аналог
3 570 ₽
Требуется 16 шт.
9
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
Болт Arctic Cat art. 8409-000
от 310 ₽
12
A-ARM,REAR UPPER-LH-ASSY (PLAT) (inc. 8-9) art. 0504-587
По запросу
12
A-ARM,REAR UPPER RH-ASSY (PL) (inc. 8-9) art. 0504-330
По запросу
13
GUARD,BOOT-REAR-LH RED art. 0441-755
от 1 760 ₽
Аналог
Защита заднего левого рычага, красная Arctic Cat б.у
art. 0441-755_б.у
1 760 ₽
Требуется 1 шт.
13
GUARD,BOOT-REAR-RH RED art. 0441-754
По запросу
14
Винт Arctic Cat art. 0423-101
от 263 ₽
15
GUARD,BOOT-REAR-LH (#2) art. 1406-072
По запросу
15
GUARD,BOOT-REAR-RH (#2) art. 1406-071
По запросу
16
KIT,HALFSHAFT-CPLR (FIS REAR) (inc. 17-18) art. 1502-866
По запросу
17
CLIP,RETAINING-IB (22X21) art. 1441-816
По запросу
18
Пыльник шруса Arctic Cat art. 1436-207
от 1 596 ₽
Аналог
2 153 ₽
Требуется 2 шт.
19
Болт Arctic Cat art. 8409-075
от 210 ₽
20
Верхняя чашка амортизатора Arctic Cat art. 1603-889
По запросу
21
SPRING,COIL-PLATINUM art. 0404-089
По запросу
22
Амортизатор задний Arctic Cat art. 0404-077
По запросу
23
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
24
Втулка Arctic Cat art. 0403-028
от 473 ₽
25
Чашка амортизатора нижняя Arctic Cat art. 0404-496
от 1 270 ₽
26
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
26
Screw, Cap art. 8409-050
По запросу
27
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
28
Болт Arctic Cat art. 8408-820
от 110 ₽
29
66-mm Spanner Wrench Arctic Cat art. 0441-587
от 1 701 ₽
