модель 2005 года
- Модель TRV 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBM4BUSR]

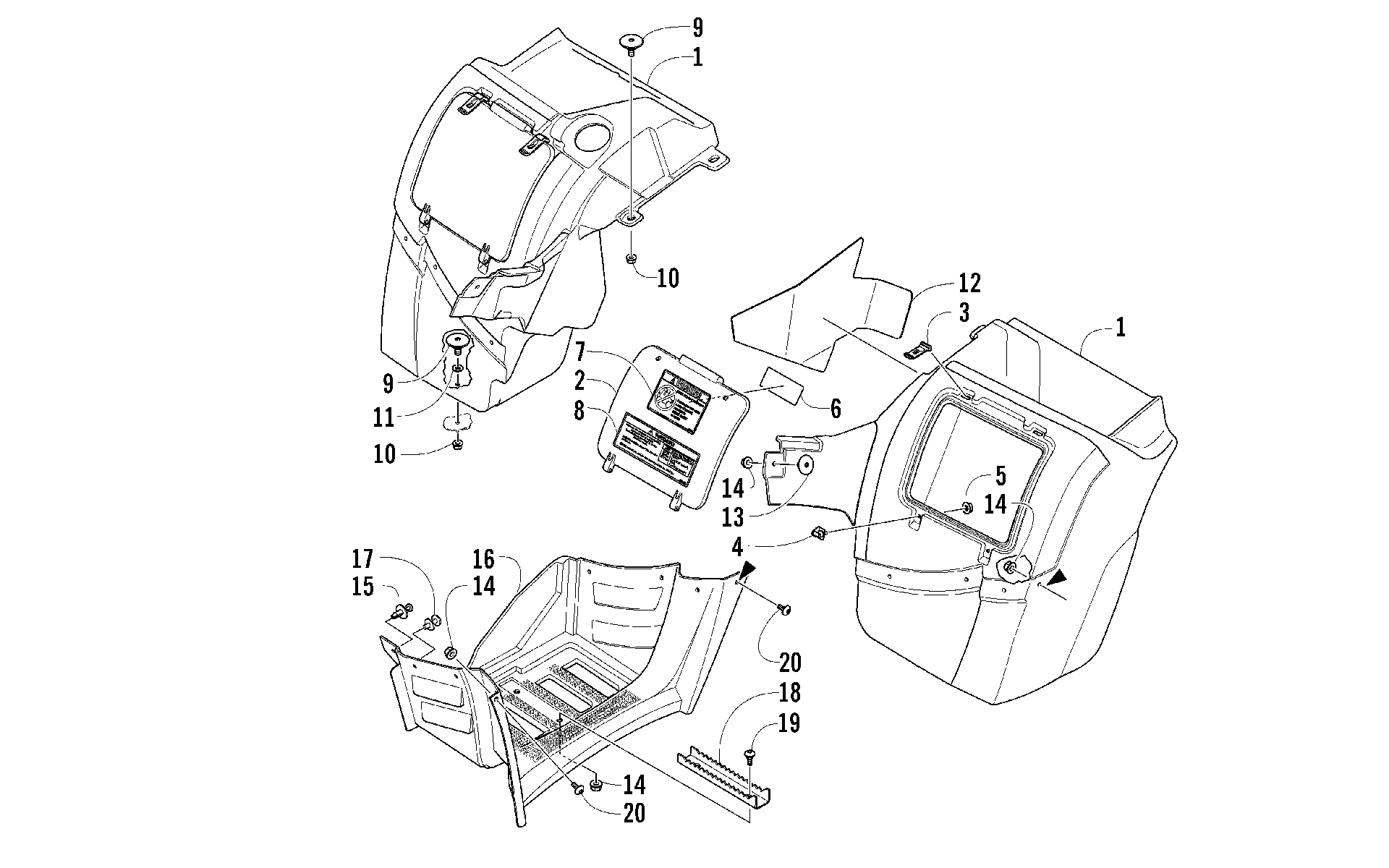

Схема sTORAGE BOX узел [82983] для 500 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBM4BUSR]
Схема
Детали
![STORAGE BOX узел [82983]](/upload/schemas/633c93eeeda611.92559921.gif)
Номер
Наименование детали
Цена
1
BOX,STORAGE-ASSY-LH (inc. 2-8) art. 1506-514
По запросу
1
BOX,STORAGE-ASSY-RH (inc. 2-6) art. 1506-513
По запросу
2
HATCH,STORAGE BOX-ASSY art. 1506-020
По запросу
3
Strap, Hatch art. 1406-134
По запросу
4
Hinge art. 0506-674
По запросу
5
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
6
DECAL,CAPACITY-SIDE CONTAINER art. 0411-487
По запросу
7
DECAL, WARNING-PASSENGER art. 0411-435
По запросу
8
DECAL,WARNING-TIRE PRESSURE art. 0411-589
По запросу
9
SCREW,FUEL TANK art. 0423-130
По запросу
10
Гайка Arctic Cat art. 8424-602
от 110 ₽
11
Gasket art. 0673-349
По запросу
12
SHIELD, HEAT-SIDE BOX art. 0412-316
По запросу
13
Винт Arctic Cat art. 0423-101
от 263 ₽
14
Гайка Arctic Cat art. 0423-540
По запросу
15
Клипса Arctic Cat art. 0623-362
от 90 ₽
16
Подножка правая Arctic Cat art. 1406-356
от 7 960 ₽
16
Подножка левая Arctic Cat art. 6406-763
от 8 540 ₽
17
Клепка 246X.157-.394 черная Arctic Cat art. 0423-046
от 168 ₽
18
Подножка черная art. 5506-497
от 1 848 ₽
19
Болт Arctic Cat art. 0423-355
По запросу
20
Болт Arctic Cat art. 0423-419
По запросу
