модель 2005 года
- Модель TRV 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2005TDM4BUSG]

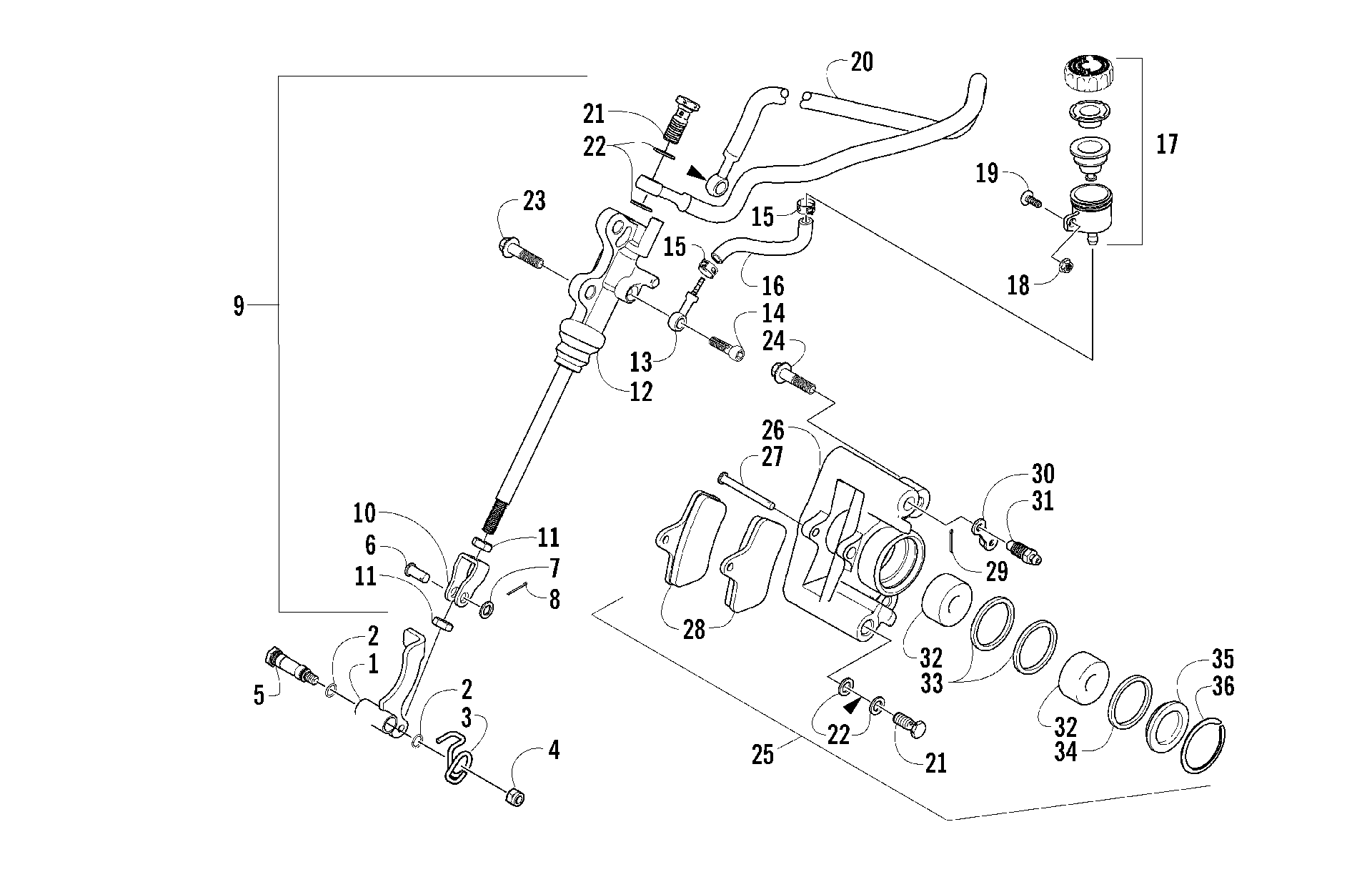

Схема вспомогательный тормоз узел [81273] для 500 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2005TDM4BUSG]
Схема
Детали
![вспомогательный тормоз узел [81273]](/upload/schemas/633c697dd39824.26012619.gif)
Номер
Наименование детали
Цена
1
LEVER,FOOT BRAKE-BLACK (05 AUTO) art. 0502-645
По запросу
2
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
3
SPRING,FOOT BRAKE-BLACK art. 0502-651
По запросу
4
Nut, Lock art. 8422-002
от 882 ₽
5
Axle - Footbrake art. 0402-872
По запросу
6
PIN, CLEVIS,5/16" art. 0402-575
По запросу
7
WASHER,5/16 X.063(OL) art. 0402-583
По запросу
8
Шпиндель Arctic Cat art. 0402-584
По запросу
9
KIT,MASTER CYLINDER ADAPTER-TRV (inc. 10-17) art. 0437-054
По запросу
10
ACTUATOR, PUSH, ROD (Use 0437-053) art. 0402-580
По запросу
11
Гайка Arctic Cat art. 0402-592
от 168 ₽
12
Master Cylinder Not a Service Part art. -N/A-
По запросу
13
BOLT,WASHERLESS BANJO FITTING art. 1402-277
По запросу
14
BOLT,BANJO-WASHERLESS art. 1402-278
По запросу
15
CLAMP,CTB 9MM art. 0423-525
По запросу
16
HOSE,BRAKE RESERVOIR art. 1402-267
По запросу
17
RESERVOIR,REMOTE MASTER-ASSY art. 1402-257
По запросу
18
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
19
Винт Arctic Cat art. 0623-121
от 578 ₽
20
HOSE,BRAKE-REAR art. 1402-268
По запросу
21
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
22
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
23
Болт Arctic Cat art. 8408-825
По запросу
24
Болт Arctic Cat art. 8408-820
от 110 ₽
25
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
26
Housing, Caliper Not a Service Part art. -N/A-
По запросу
27
PIN,HYD BRAKE CALIPER-(OL) art. 0402-495
По запросу
28
PAD,BRAKE-SINTERED art. 1402-126
По запросу
29
PIN, COTTER -1/16" X 1/2" art. 0423-495
По запросу
30
CAP,BLEEDER FITTING - HYD BRAKE art. 0402-493
По запросу
31
SCREW,BLEEDER-M8 art. 1402-123
По запросу
32
PISTON,PHENOLIC (Use 1436-162) art. 1402-125
По запросу
33
O RING-SQUARE art. 0402-980
По запросу
34
O-Ring Not a Service Part art. -N/A-
По запросу
35
Plug Not a Service Part art. -N/A-
По запросу
36
Ring, Retaining Not a Service Part art. -N/A-
По запросу
