модель 2005 года
- Модель TRV 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2005TDM4BUSG]

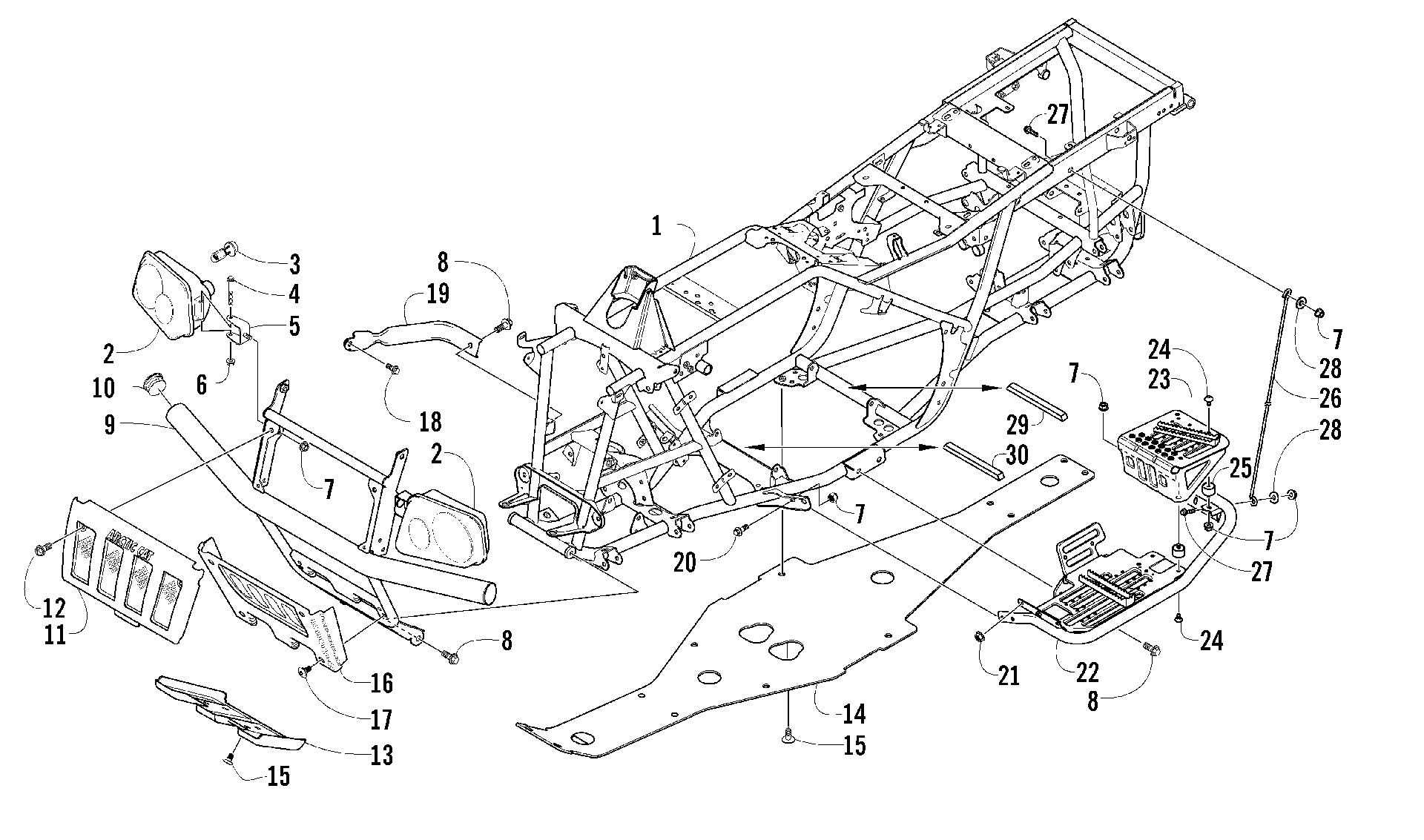

Схема рамы AND RELATED PARTS [81302] для 500 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2005TDM4BUSG]
Схема
Детали
![Рама AND RELATED PARTS [81302]](/upload/schemas/633c77d99505e5.39661939.gif)
Номер
Наименование детали
Цена
1
Frame, Main art. 1506-460
По запросу
2
HEADLIGHT,LH-ASSY (inc. 3-6) art. 0409-031
По запросу
2
Фара правая Arctic Cat art. 0409-032
от 12 737 ₽
3
Лампочка головного света Arctic Cat art. 0409-045
от 4 990 ₽
4
SCREW,CAP-HFH M8X1.25X60 CL8.8 RIE BLK art. 8410-860
По запросу
5
BRKT, MTG,-HEADLIGHT art. 0406-945
По запросу
6
NUT,FLANGE NYLOCK-M8 art. 0423-375
По запросу
7
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
8
Болт Arctic Cat art. 8409-020
от 110 ₽
9
BUMPER,FR-BLACK (LG CH) art. 0506-544
По запросу
10
Крышка Arctic Cat art. 0406-130
По запросу
11
GRILLE, UPPER art. 0406-832
По запросу
12
SCREW,MACH-TSTRH M6-1.0 X 12 CL8.8 BLK art. 0423-361
По запросу
13
PLATE,SKID-FWD MARSH GREEN art. 1441-008
По запросу
14
PANEL,BELLY art. 1406-176
По запросу
15
Винт Arctic Cat art. 0423-101
от 263 ₽
16
GRILLE, LOWER art. 1406-420
от 4 000 ₽
17
SCREW,MACH-TSPNH M8X1.25X30 CL8.8 BLK art. 8468-830
По запросу
18
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
19
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
20
Болт Arctic Cat art. 8408-816
от 110 ₽
21
Гайка Arctic Cat art. 8424-602
от 110 ₽
22
FOOTREST,RH-PTD BLK art. 1506-506
По запросу
22
FOOTREST,LH-PTD BLK art. 1506-507
По запросу
23
FOOTREST,PASSENGER-BLACK-RH art. 1506-508
По запросу
23
FOOTREST,PASSENGER-BLACK-LH art. 1506-509
По запросу
24
SCREW,MACH-TSTRH M8X1.25X12 PHOS BLK art. 0423-412
По запросу
25
MOUNT,RUBBER art. 1406-643
По запросу
26
ROD,SUPPORT-LH art. 1406-642
По запросу
26
ROD,SUPPORT-RH art. 1406-641
По запросу
27
Болт Arctic Cat art. 8408-825
По запросу
28
Washer art. 8050-282
По запросу
29
PAD,BATTERY-TOP RR art. 0406-289
По запросу
30
FOAM, FRAME art. 1506-067
По запросу
