модель 2005 года
- Модель TRV 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2005TDM4BUSG]

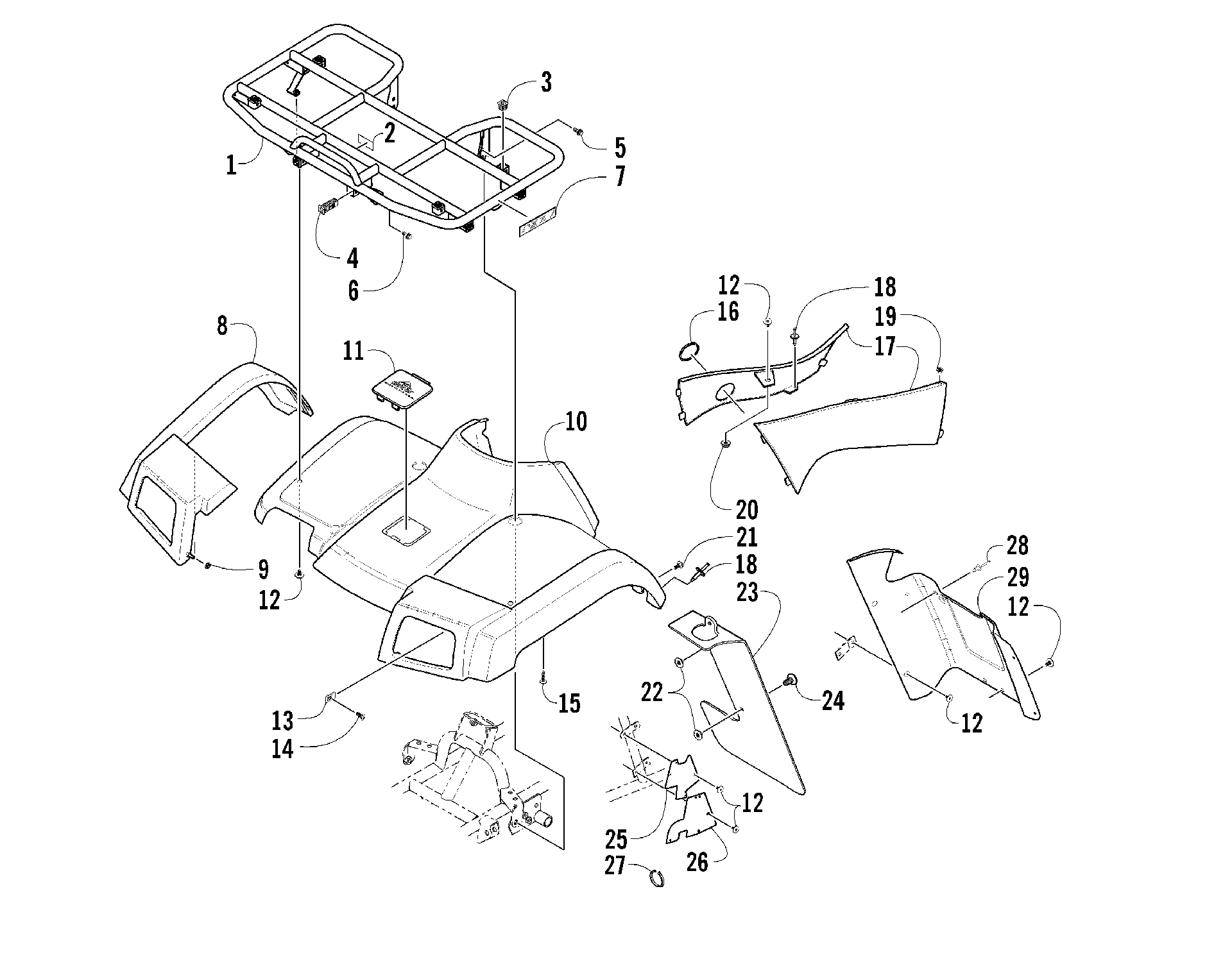

Схема передней части BODY PANEL ASSEMBLY [81298] для 500 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2005TDM4BUSG]
Схема
Детали
![Передняя часть BODY PANEL ASSEMBLY [81298]](/upload/schemas/633c78d50f59b2.99927638.gif)
Номер
Наименование детали
Цена
1
RACK,FRONT FRAME-ASSEMBLY (inc. 2-4) art. 0541-267
По запросу
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
BUSHING,RACK FRAME art. 2406-014
По запросу
5
SCREW, CAP HFH M8-1.25 X 12 EM- BLK art. 0423-360
По запросу
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
DECAL,REFLECTOR-YELLOW art. 0411-646
По запросу
8
FLARE, FRONT RH art. 1506-158
По запросу
8
FLARE, FRONT LH art. 1506-159
По запросу
9
Гайка art. 0423-357
По запросу
10
FENDER FRONT-ROUTED (M GRN MRP II) (inc. 11) art. 1506-476
По запросу
11
COVER,ACCESS-MARSH GREEN (W/LOGO) art. 1406-141
По запросу
12
Винт Arctic Cat art. 0423-101
от 263 ₽
13
Clip, U-Nut art. 0423-031
По запросу
14
Винт Arctic Cat art. 8477-616
от 110 ₽
15
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
16
GROMMET,GAS VALVE KNOB art. 0470-404
По запросу
17
PANEL, SIDE-LH-ROUTED GRN art. 0506-673
По запросу
17
Panel, Side - Right art. 0506-549
По запросу
18
Клипса Arctic Cat art. 0623-362
от 90 ₽
19
Screw, Self-Tapping art. 0623-309
По запросу
20
Гайка Arctic Cat art. 8424-602
от 110 ₽
21
Болт Arctic Cat art. 0423-356
от 168 ₽
22
NUT,T-W/TEETH (6MM) art. 0423-077
По запросу
23
EXTENSION, FLARE-FRONT art. 1506-194
По запросу
24
SCREW,MACH-TSTRH M6-1.0 X 12 CL8.8 BLK art. 0423-361
По запросу
25
PANEL,FENDER-LH-INNER art. 1406-064
По запросу
25
Panel, Fender - Inner - Right art. 1406-063
По запросу
26
PANEL, FENDER- INNER art. 1406-006
По запросу
27
Зажим Arctic Cat art. 0123-788
По запросу
28
Клепка 246X.157-.394 черная Arctic Cat art. 0423-046
от 168 ₽
29
PANEL, KICK-FRONT-LH ROUTED art. 1506-200
По запросу
29
PANEL, KICK-FR-RH-BLACK art. 0406-941
По запросу
