модель 2005 года
- Модель TRV 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2005TDM4BUSR]

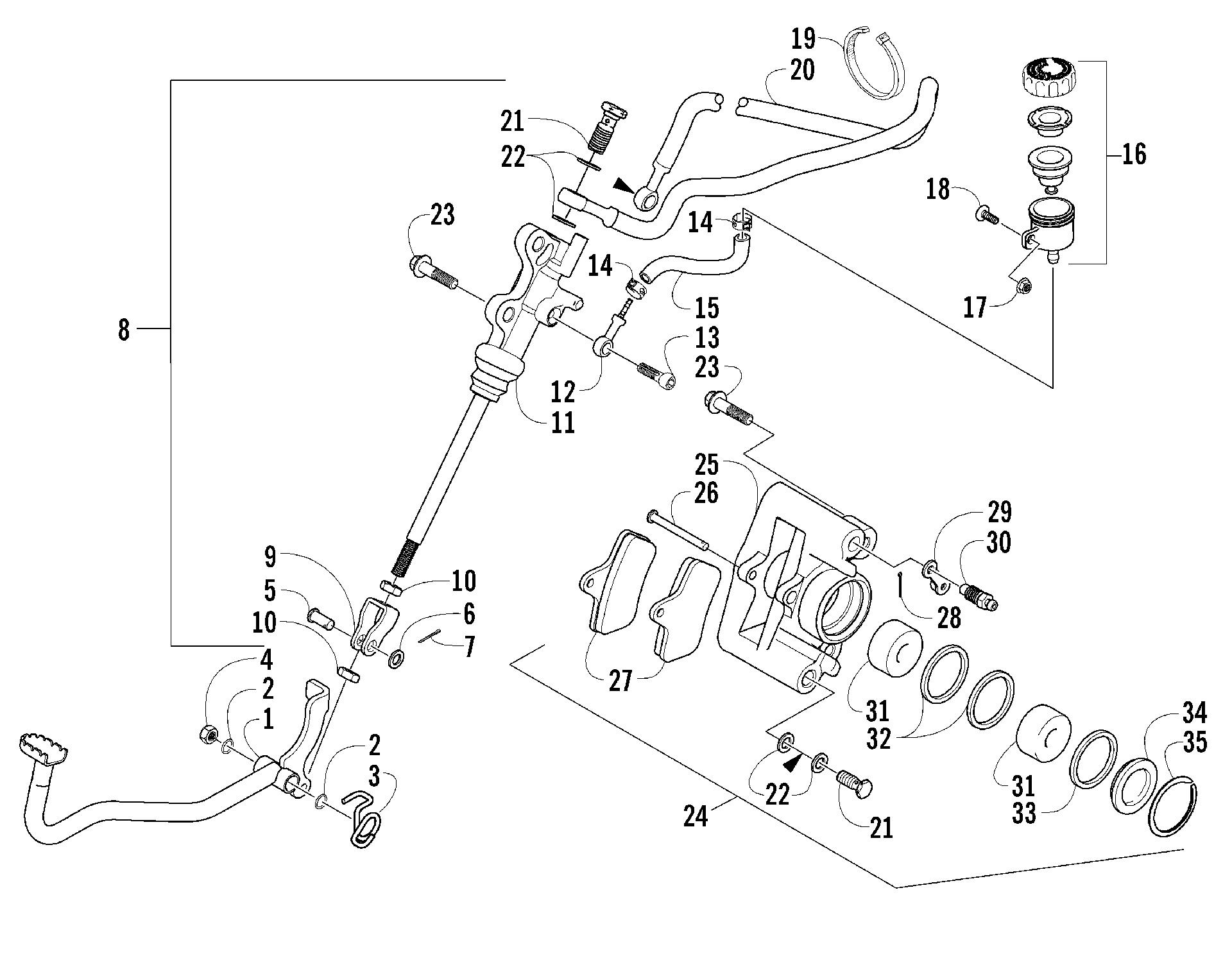

Схема вспомогательный тормоз узел [82996] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2005TDM4BUSR]
Схема
Детали
![вспомогательный тормоз узел [82996]](/upload/schemas/633c6b632032f4.05192773.gif)
Номер
Наименование детали
Цена
1
LEVER,FOOT BRAKE-BLACK (05 AUTO) art. 0502-656
По запросу
2
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
3
SPRING,FOOT BRAKE-BLACK art. 0502-713
По запросу
4
Nut, Lock art. 8422-002
от 882 ₽
5
PIN, CLEVIS,5/16" art. 0402-575
По запросу
6
WASHER,5/16 X.063(OL) art. 0402-583
По запросу
7
Шпиндель Arctic Cat art. 0402-584
По запросу
8
CYLINDER,MASTER BRAKE-ASSY (inc. 9-16) art. 0502-687
По запросу
9
ACTUATOR, PUSH, ROD (Use 0437-053) art. 0402-580
По запросу
10
Гайка Arctic Cat art. 0402-592
от 168 ₽
11
Master Cylinder Not a Service Part art. -N/A-
По запросу
12
BOLT,WASHERLESS BANJO FITTING art. 1402-277
По запросу
13
BOLT,BANJO-WASHERLESS art. 1402-278
По запросу
14
CLAMP,CTB 9MM art. 0423-525
По запросу
15
HOSE,BRAKE RESERVOIR art. 1402-267
По запросу
16
RESERVOIR,REMOTE MASTER-ASSY art. 1402-257
По запросу
17
Гайка Arctic Cat art. 8424-602
от 110 ₽
18
Винт Arctic Cat art. 8476-616
По запросу
19
Зажим Arctic Cat art. 0123-788
По запросу
20
HOSE,BRAKE-REAR art. 1402-268
По запросу
21
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
22
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
23
Болт Arctic Cat art. 8408-825
По запросу
24
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
25
Housing, Caliper Not a Service Part art. -N/A-
По запросу
26
Pin, Brake Caliper art. 1402-121
По запросу
27
PAD,BRAKE-SINTERED art. 1402-126
По запросу
28
PIN, COTTER -1/16" X 1/2" art. 0423-495
По запросу
29
CAP,BLEEDER FITTING - HYD BRAKE art. 0402-493
По запросу
30
SCREW,BLEEDER-M8 art. 1402-123
По запросу
31
PISTON,PHENOLIC (Use 1436-162) art. 1402-125
По запросу
32
O RING-SQUARE art. 0402-980
По запросу
33
O-Ring Not a Service Part art. -N/A-
По запросу
34
Plug Not a Service Part art. -N/A-
По запросу
35
Ring, Retaining Not a Service Part art. -N/A-
По запросу
