модель 2005 года
- Модель TRV 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2005TDM4BUSR]

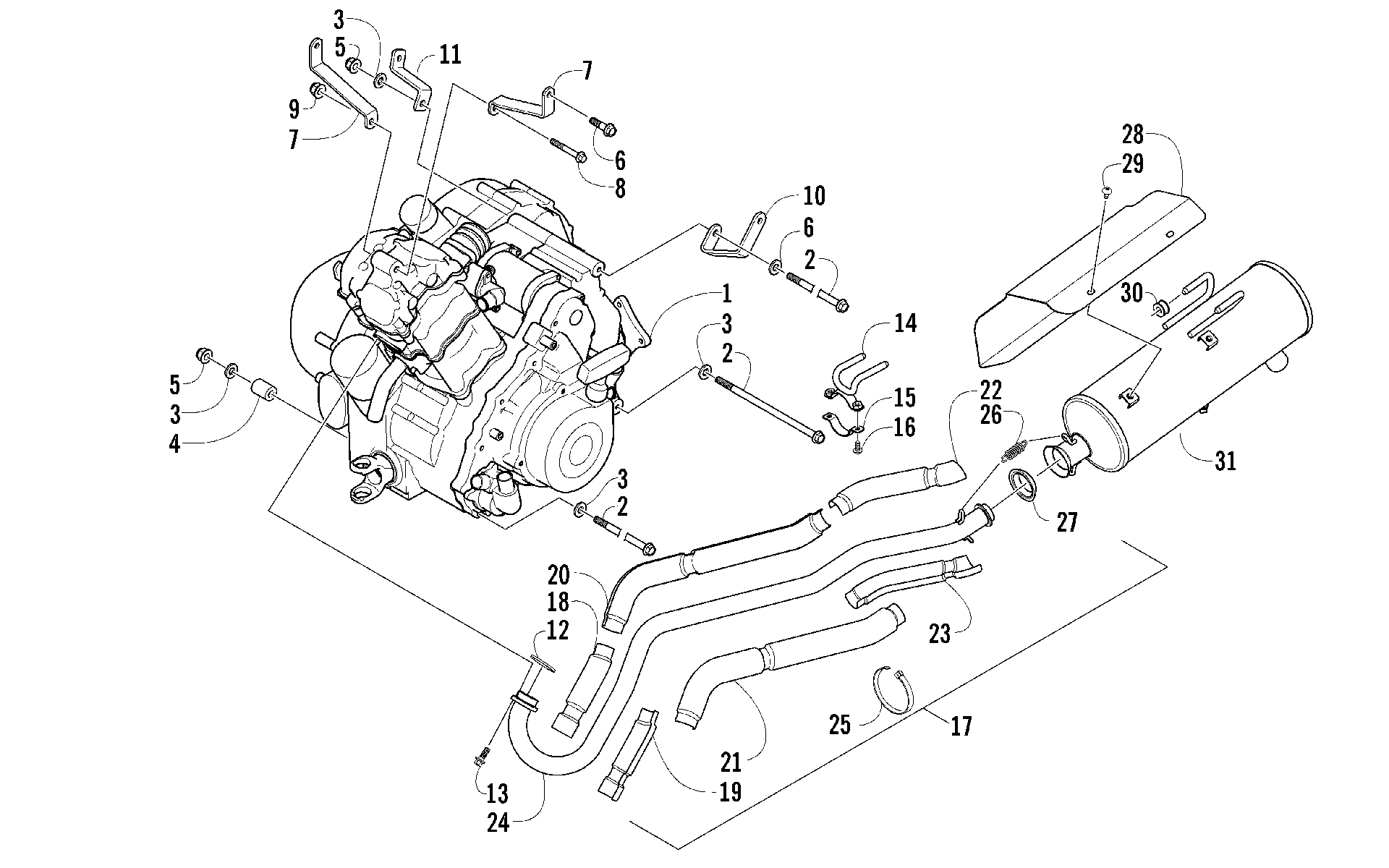

Схема двигателя AND EXHAUST [82990] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2005TDM4BUSR]
Схема
Детали
![Двигатель AND EXHAUST [82990]](/upload/schemas/633c85cd3ab8c0.02640163.gif)
Номер
Наименование детали
Цена
1
ENGINE-ASSY 500 AUTO (W/ELEC SPEEDO) art. 0462-029
По запросу
2
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
3
Шайба Arctic Cat art. 0423-426
от 110 ₽
4
Втулка art. 1423-025
от 1 092 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
BRACKET,ENGINE MOUNT-RH (PAINTED BLACK) art. 1506-632
По запросу
7
BRACKET,ENGINE MOUNT-LH (PAINTED BLACK) art. 1506-633
По запросу
8
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
9
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
10
BRACKET,ENGINE MOUNT-BLACK art. 1506-553
По запросу
11
BRACKET, ENGINE MOUNT - RH BLACK (500A) art. 1506-203
По запросу
12
SEAL,EXHAUST PIPE art. 0412-007
По запросу
13
Болт Arctic Cat art. 8408-820
от 110 ₽
14
Hanger, Exhaust Pipe art. 0512-200
По запросу
15
BRACKET,PIPE-BLACK art. 0412-288
По запросу
16
Винт Arctic Cat art. 8477-620
от 168 ₽
17
PIPE,EXHAUST-ASSEMBLY (inc. 18-25) art. 0512-387
По запросу
18
SHIELD,EXHAUST-FRONT OUTER art. 0412-260
По запросу
19
SHIELD,EXHAUST-FRONT INNER art. 0412-259
По запросу
20
SHIELD,EXHAUST art. 0412-284
По запросу
21
SHIELD,EXHAUST art. 0412-285
По запросу
22
SHIELD,EXHAUST art. 0412-282
По запросу
23
SHIELD,EXHAUST art. 0412-283
По запросу
24
PIPE,EXHAUST-BLACK art. 0512-386
По запросу
25
Clamp, Hose art. 0423-317
По запросу
26
Пружина Arctic Cat art. 0612-668
от 683 ₽
27
Gasket, Exhaust - Tail Pipe art. 0612-188
от 1 554 ₽
28
COVER,MUFFLER art. 0412-218
По запросу
29
Screw, Machine art. 8477-610
По запросу
30
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
31
MUFFLER,BLACK art. 0512-195
По запросу
