модель 2005 года
- Модель TRV 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2005TDM4BUSR]

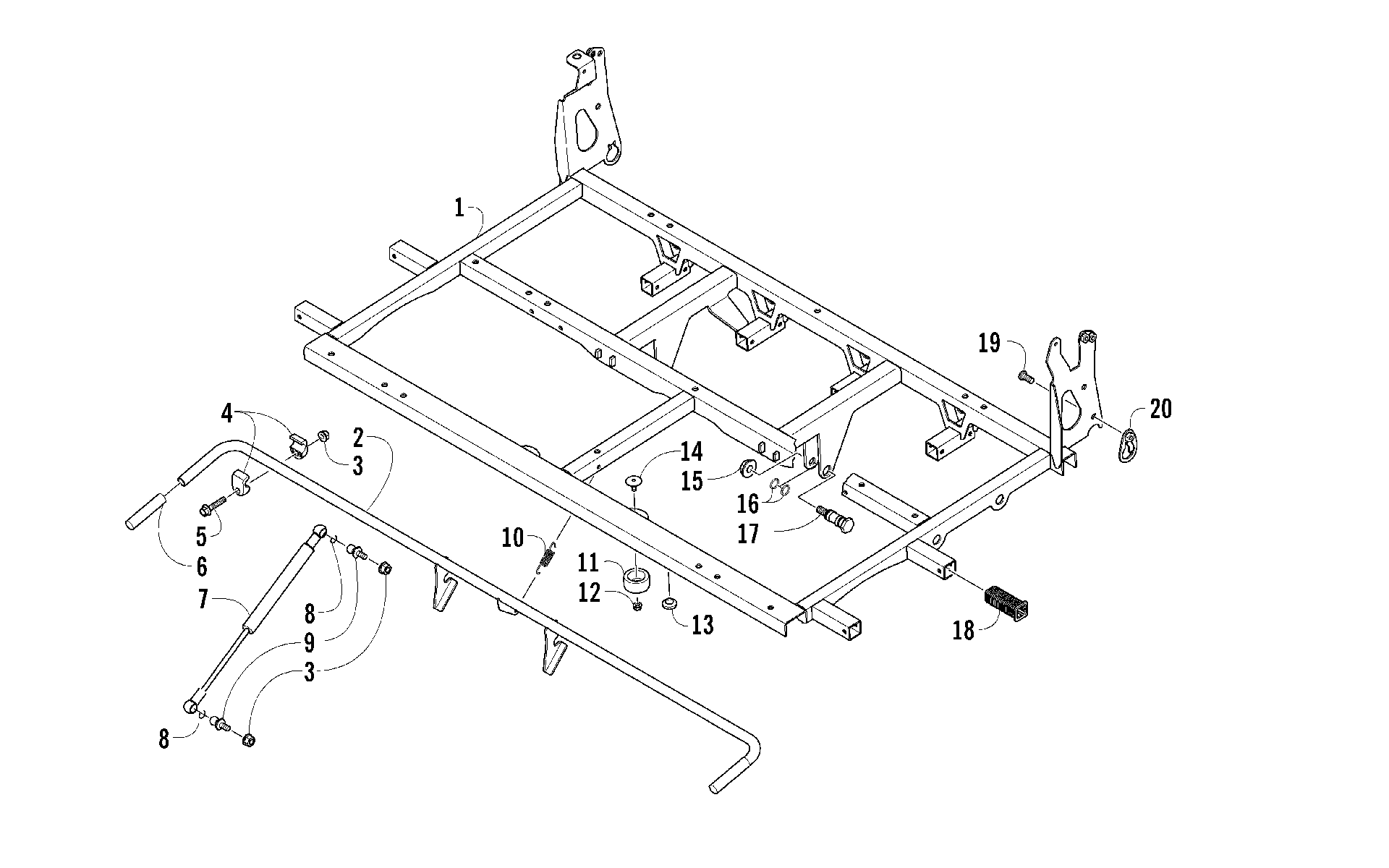

Схема tILT рама узел [82982] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2005TDM4BUSR]
Схема
Детали
![TILT рама узел [82982]](/upload/schemas/633ca3d6cdc3e8.72518578.gif)
Номер
Наименование детали
Цена
1
FRAME,TILT-BLACK art. 1506-526
По запросу
2
LATCH,TILT BOX-BLACK art. 1506-528
По запросу
3
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
4
Half, Clamp art. 1406-674
По запросу
5
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
6
Grip, Latch art. 1406-736
По запросу
7
SUPPORT,LIFT art. 0506-822
По запросу
8
RING,RETAINING art. 0423-414
По запросу
9
Stud, Lift Support art. 0423-401
По запросу
10
SPRING,EXTENSION art. 0423-569
По запросу
11
BUMPER,TILT BOX art. 1506-593
По запросу
12
Гайка Arctic Cat art. 8424-602
от 110 ₽
13
BUMPER,SEAT art. 0406-877
По запросу
14
SCREW,FUEL TANK art. 0423-130
По запросу
15
NUT,HEX FL M12-1.75 art. 0423-388
По запросу
16
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
17
PIN, PIVOT-CARGO BOX art. 0423-433
По запросу
18
BUSHING,RACK FRAME art. 2406-014
По запросу
19
Винт Arctic Cat art. 0423-396
от 473 ₽
20
BRACKET,TAILGATE-BLACK art. 1506-539
По запросу
