модель 2006 года
- Модель 400
- Код модели ATV 400 MANUAL TRANSMISSION 4X4 VP RED [A2006ABH4AUSR]

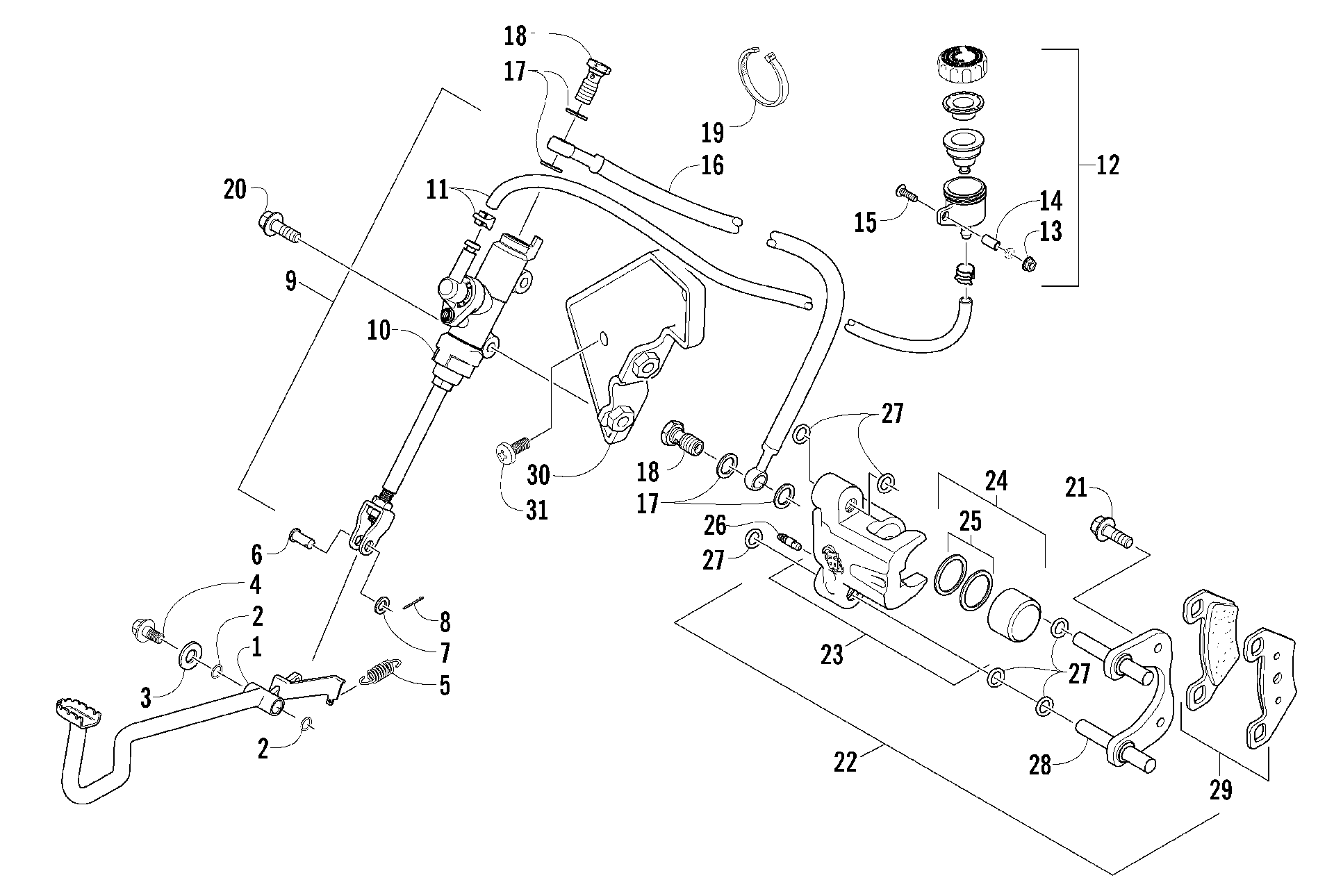

Схема вспомогательный тормоз узел [83819] для ATV 400 MANUAL TRANSMISSION 4X4 VP RED [A2006ABH4AUSR]
Схема
Детали
![вспомогательный тормоз узел [83819]](/upload/schemas/633c37ff5d6207.55487023.gif)
Номер
Наименование детали
Цена
0
FULLY BLED,STORM RMC,W/LIGHTNING & 16.5" art. 0502-940
По запросу
1
LEVER,FOOTBRAKE-BLACK(MECH/MAN/B) art. 0502-789
По запросу
2
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
3
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
4
Болт Arctic Cat art. 8408-816
от 110 ₽
5
SPRING,BRAKE LEVER (EXTENTION 34MM) art. 1402-407
По запросу
6
PIN,CLEVIS-1/4X51/64 Z&Y art. 1402-377
По запросу
7
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
8
Шпиндель Arctic Cat art. 0402-584
По запросу
9
ASSY,STORM RMC W/REMOTE RES. ASM. (inc. 10-12) art. 2502-021
По запросу
10
Master Cylinder Not a Service Part art. -N/A-
По запросу
11
HOSE,REMOTE RESERVOIRMBLY(ACT) art. 0502-886
По запросу
12
RESERVOIR,REMOTE-ASSEMBLY art. 0502-877
По запросу
13
Гайка Arctic Cat art. 8424-602
от 110 ₽
14
SPACER,BRAKE RESERVOIR art. 0423-608
По запросу
15
SCREW,MACH-TSTRH M6X1.0X40 Z&Y art. 8476-640
По запросу
16
HOSE,BRAKE-REAR(ACT) art. 1402-418
По запросу
17
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
18
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
19
Зажим Arctic Cat art. 0123-788
По запросу
20
Болт Arctic Cat art. 8408-625
от 116 ₽
21
Болт Arctic Cat art. 8408-820
от 110 ₽
22
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
23
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
24
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
25
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
26
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
27
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
28
Пластина суппорта Arctic Cat art. 0502-605
По запросу
29
Колодка art. 1436-420
от 2 530 ₽
30
BRACKET,MASTER CYLINDER-BLACK art. 0502-873
По запросу
31
Screw, Machine art. 8471-616
По запросу
