модель 2006 года
- Модель 400
- Код модели ATV 400 MANUAL TRANSMISSION 4X4 VP RED [A2006ABH4AUSR]

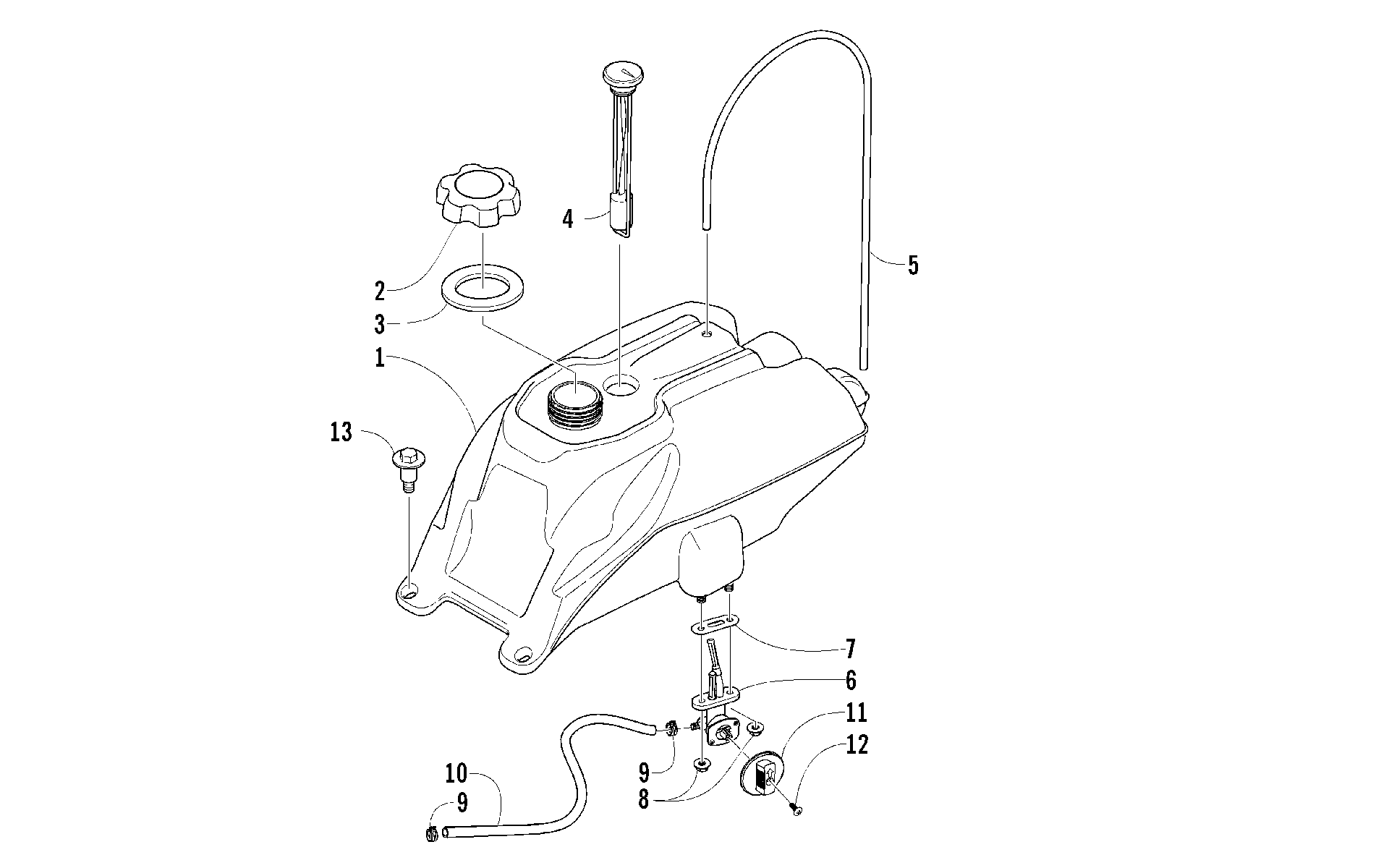

Схема топливный бака ASSEMBLY [83751] для ATV 400 MANUAL TRANSMISSION 4X4 VP RED [A2006ABH4AUSR]
Схема
Детали
![топливный бак ASSEMBLY [83751]](/upload/schemas/633c4fb6b4b5f0.73496300.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY (inc. 2-10) art. 0570-109
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
GAUGE,FUEL-W/SEAL Press-Fit art. 0570-086
По запросу
5
HOSE, VENT,-GAS TANK art. 0470-416
По запросу
6
VALVE, FUEL (inc. 7) art. 0470-445
По запросу
7
GASKET,FUEL VALVE(T G) art. 0470-364
По запросу
8
NUT,LOCK M6X1.0 art. 0423-398
По запросу
9
CLAMP, HOSE,-SPRING (09-45334) art. 0423-152
По запросу
10
Hose, Impulse - 25’ art. 0610-007
По запросу
11
Ручка топливного крана Arctic Cat art. 0470-408
от 525 ₽
12
Винт Arctic Cat art. 0423-146
от 259 ₽
13
SCREW,SHOULDER-EXHAUST art. 0423-106
По запросу
