модель 2006 года
- Модель 400
- Код модели ATV 400 MANUAL TRANSMISSION 4X4 VP RED [A2006ABH4AUSR]

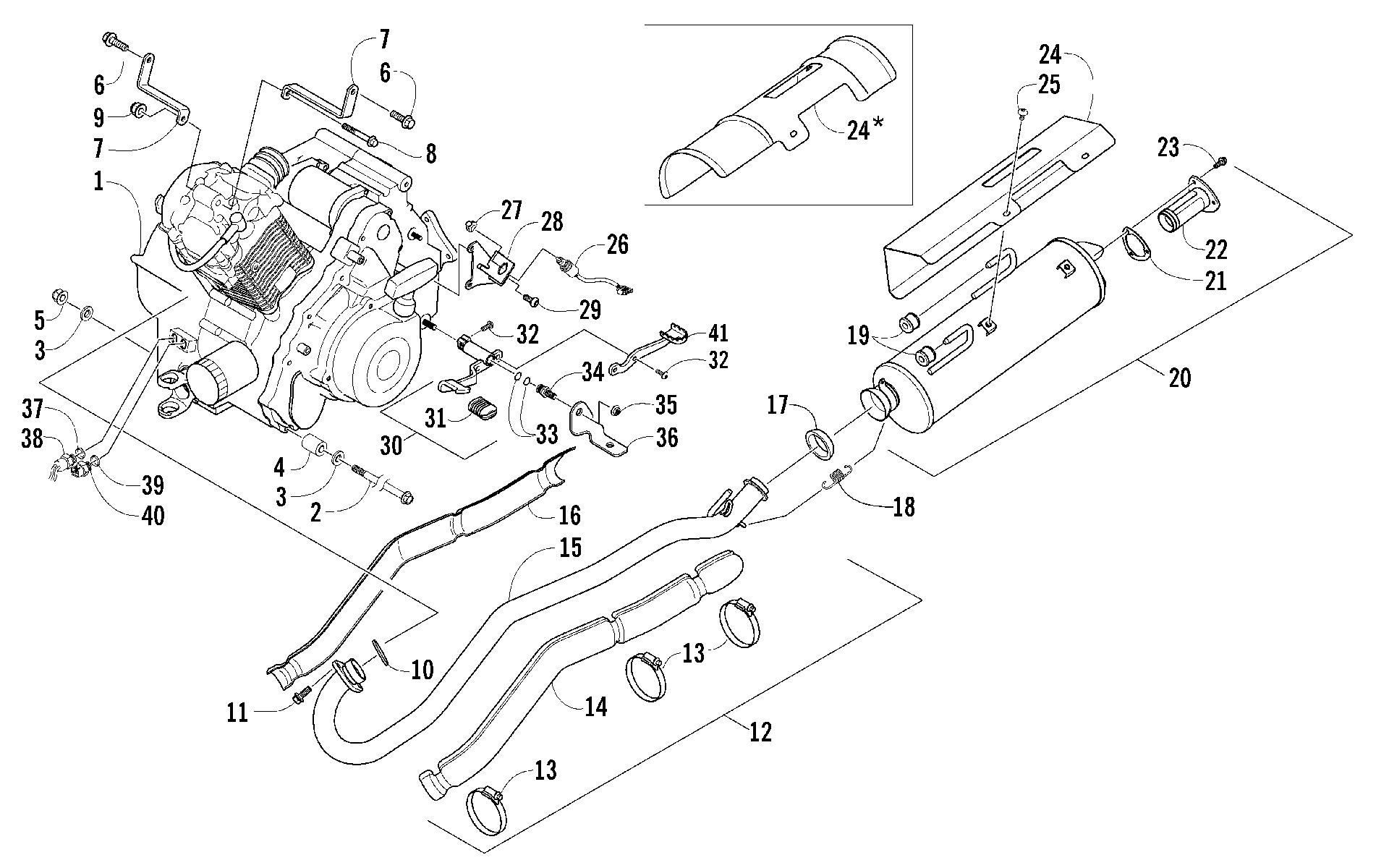

Схема двигателя AND EXHAUST [83813] для ATV 400 MANUAL TRANSMISSION 4X4 VP RED [A2006ABH4AUSR]
Схема
Детали
![Двигатель AND EXHAUST [83813]](/upload/schemas/633c48ddf35622.97330376.gif)
Номер
Наименование детали
Цена
1
ENGINE ASSY (400FK2 FROM 0463-037) art. 0462-037
По запросу
2
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
3
Шайба Arctic Cat art. 0423-426
от 110 ₽
4
Втулка art. 1423-025
от 1 092 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
BRACKET,ENGINE MOUNT-LH (PAINTED BLACK) art. 1506-625
По запросу
7
BRACKET,ENGINE MOUNT-RH (PAINTED BLACK) art. 1506-626
По запросу
8
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
9
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
10
SEAL,EXHAUST PIPE art. 0412-007
По запросу
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Pipe, Exhaust - Assembly (inc. 13-16) art. 0512-257
По запросу
13
Clamp, Hose art. 0423-317
По запросу
14
Shield, Exhaust Pipe - Outer art. 0412-344
По запросу
15
PIPE,EXHAUST-PAINTED art. 0512-263
По запросу
16
Shield, Exhaust Pipe - Inner art. 0412-343
По запросу
17
Gasket, Exhaust - Tail Pipe art. 0612-188
от 1 554 ₽
18
Пружина Arctic Cat art. 0612-668
от 683 ₽
19
BUSHING, EXHAUST art. 0412-340
По запросу
20
MUFFLER-PAINTED (inc. 21-23) Serial # V86T227075 and above. art. 0512-358
По запросу
21
GASKET,SPARK ARRESTER art. 0412-313
По запросу
22
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
23
Screw, Cap art. 8408-616
По запросу
24
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
25
Screw, Machine art. 8477-610
По запросу
26
REVERSE SWITCH art. 0409-008
По запросу
27
RETAINER,BRAKE SWITCH art. 0402-991
По запросу
28
BRACKET,REVERSE SWITCH-ASSY (inc. 29) art. 1506-449
По запросу
29
SCREW,MACH-TSTRH M6-1.0 X 12 CL8.8 BLK art. 0423-361
По запросу
30
SHIFTER,TOE-ASSEMBLY(400 MANUAL) (inc. 31 and one No. 32) art. 0502-871
По запросу
31
TOE PAD,SHIFT LEVER art. 1402-284
По запросу
32
Болт Arctic Cat art. 8476-620
По запросу
33
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
34
PIN,PIVOT-FOOTSHIFTER art. 0402-994
По запросу
35
Nut, Lock art. 8422-002
от 882 ₽
36
Bracket, Shift Lever art. 1506-693
По запросу
37
GASKET, M16X22X2 art. 3402-013
По запросу
38
Switch, Cooling Fan art. 3430-033
По запросу
39
GASKET, OIL LAMP SWITCH art. 3402-556
По запросу
40
SWITCH, OIL LAMP art. 3530-037
По запросу
41
Lever, Heel Shift art. 0502-693
По запросу
