модель 2007 года
- Модель TRV 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2007TBH4BUSR]

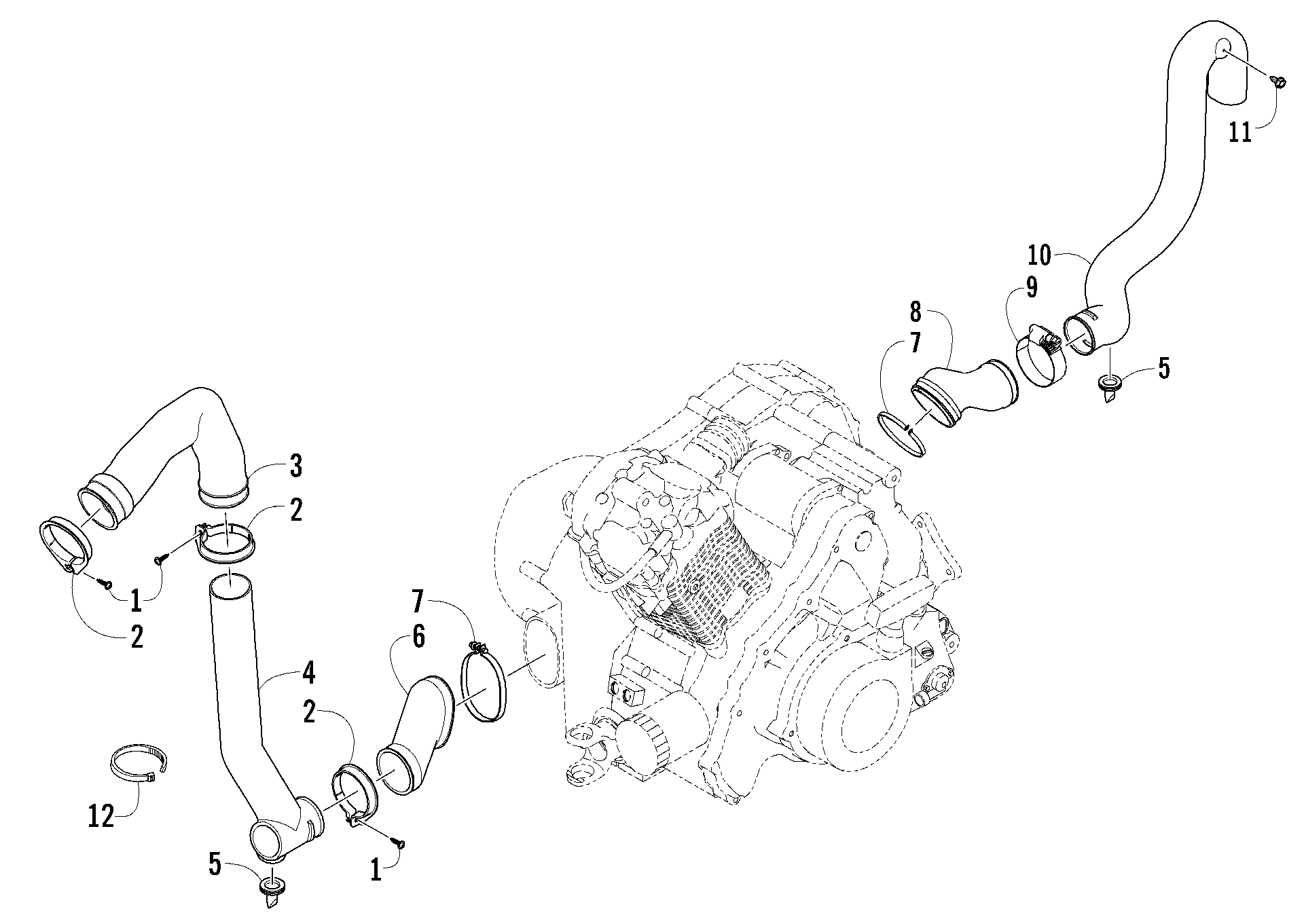

Схема узла охлаждения ремня/картера [83946] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2007TBH4BUSR]
Схема
Детали
![Узел охлаждения ремня/картера [83946]](/upload/schemas/633c34747b2bc4.16607552.gif)
Номер
Наименование детали
Цена
1
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
2
CLAMP,PLASTIC-SCREW-ROUND(63 DIAx13) art. 0423-551
По запросу
3
Патрубок входа вариатора Arctic Cat art. 0413-092
от 6 321 ₽
4
Duct, Air Intake - Front - Lower art. 0513-010
По запросу
5
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
6
BOOT, COOLING-BELT (FWD) art. 0413-048
По запросу
7
CLAMP, DUCT FRONT art. 3402-449
По запросу
8
Boot, Duct - Air Out art. 0413-060
По запросу
9
Хомут Arctic Cat art. 0423-380
от 550 ₽
10
DUCT,BELT COOLING-REAR art. 0413-106
По запросу
11
Screw, Self-Tapping art. 0623-301
По запросу
12
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
