модель 2007 года
- Модель TRV 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2007TBH4BUSR]

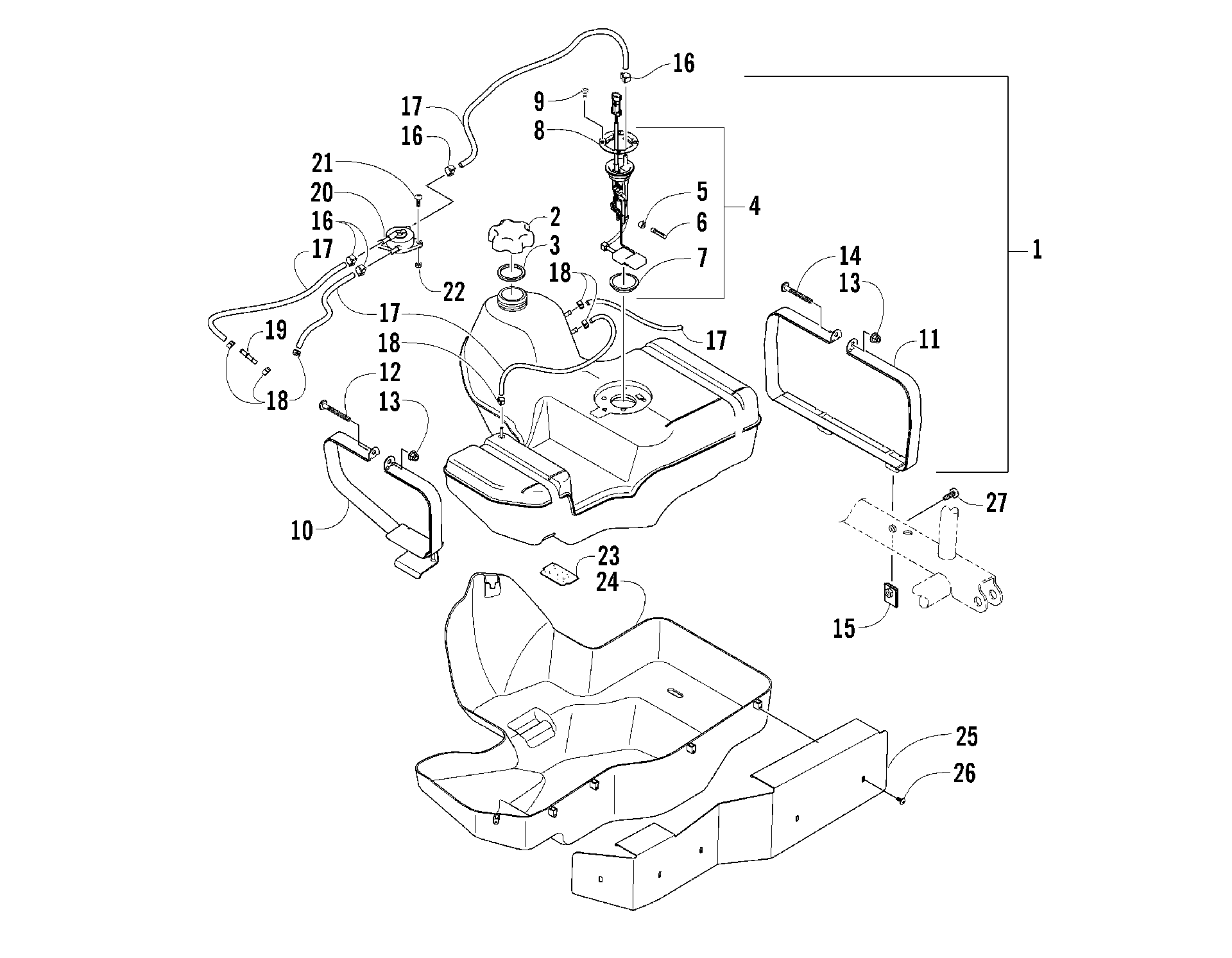

Схема топливный бака ASSEMBLY [85601] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2007TBH4BUSR]
Схема
Детали
![топливный бак ASSEMBLY [85601]](/upload/schemas/633c41a594f201.36600934.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY W/ STRAPS (inc. 2-14) art. 0570-270
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
SENDER,FUEL LEVEL-KIT (inc. 5-7) art. 0570-254
По запросу
5
CLAMP,HOSE-.31 DIA art. 0423-603
По запросу
6
FILTER, FUEL art. 0470-475
По запросу
7
SEAL, FUEL LEVEL SENDER art. 0470-521
По запросу
8
MOUNT,FUEL LEVEL SENDER art. 0470-639
По запросу
9
Screw, Self-Tapping art. 1623-158
По запросу
10
STRAP,FRONT-COATED art. 0570-168
По запросу
11
STRAP,REAR-COATED art. 0570-169
По запросу
12
Screw, Machine art. 8476-650
По запросу
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
SCREW,MACH-TSTRH M6X1.0X40 Z&Y art. 8476-640
По запросу
15
CLIP, FUEL TANK MOUNT art. 0470-536
По запросу
16
Clamp, Hose art. 0423-688
По запросу
17
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
18
CLAMP,SNAP-9 MM art. 0423-670
По запросу
19
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
20
Топливный насос Arctic Cat art. 0470-758
от 7 298 ₽
21
Болт Arctic Cat art. 8476-620
По запросу
22
Nut art. 0623-038
от 110 ₽
23
PAD, FUEL TANK MOUNT art. 0470-476
По запросу
24
Shield, Gas Tank art. 0470-479
По запросу
25
SHIELD, HEAT art. 0470-474
По запросу
26
Винт Arctic Cat art. 2623-164
от 368 ₽
27
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
