модель 2007 года
- Модель TRV 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2007TBH4BUSR]

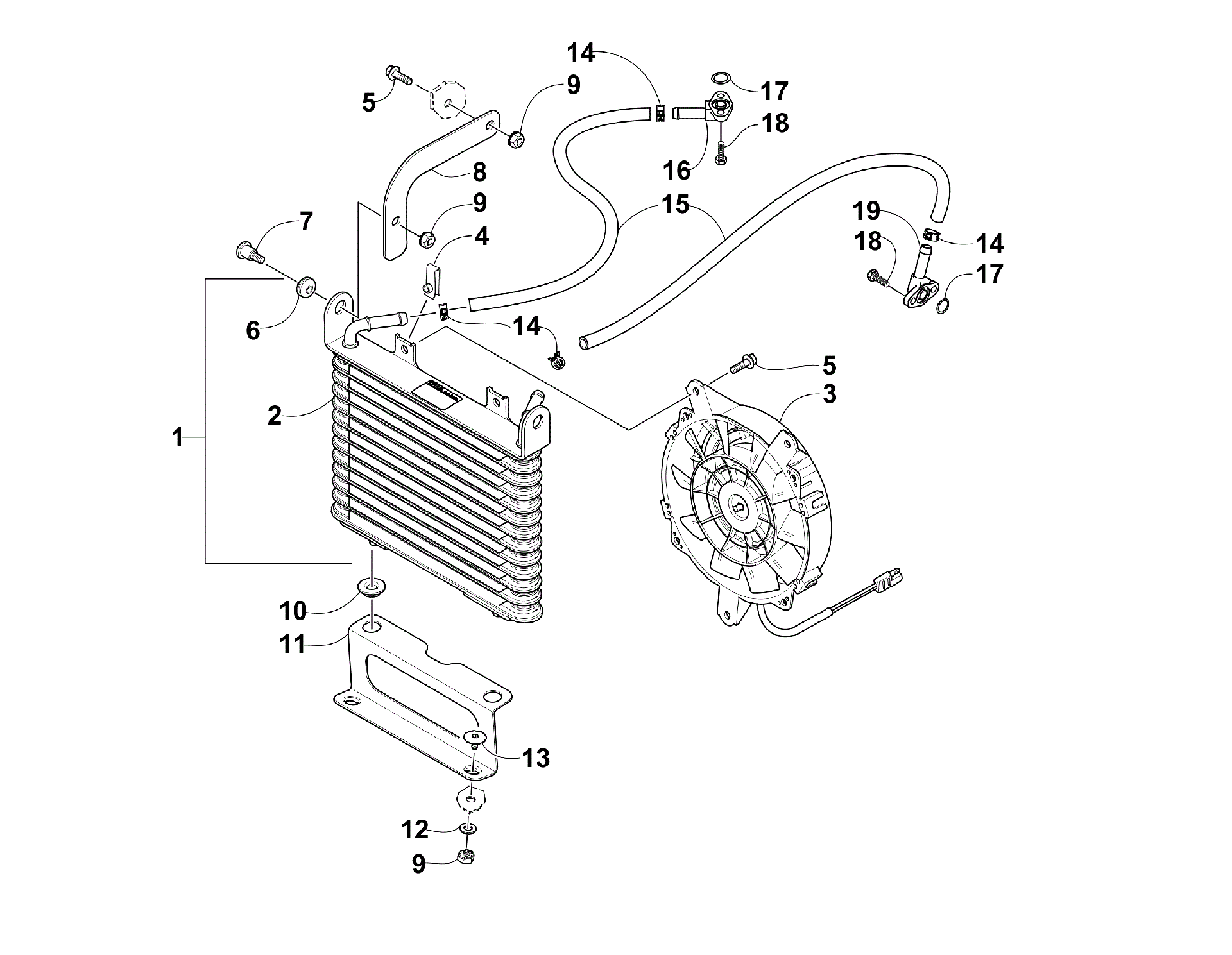

Схема масляного радиатора ASSEMBLY (VIN: V17T230317 and Above) [87168] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2007TBH4BUSR]
Схема
Детали
![Масляный радиатор ASSEMBLY (VIN: V17T230317 and Above) [87168]](/upload/schemas/633c4836b52bd4.23846664.gif)
Номер
Наименование детали
Цена
1
COOLER,OIL-ASSEMBLY (inc. 2-4, three No. 5, and 6) art. 0413-144
По запросу
2
COOLER,OIL art. 0413-146
По запросу
3
FAN,COOLING-6" art. 0413-145
По запросу
4
Clip, U-Nut art. 0423-031
По запросу
5
Screw, Machine art. 8476-612
По запросу
6
GROMMET(LV 11378) art. 0423-030
По запросу
7
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
8
BRKT,MTG UPPER-OIL COOLER-PTD art. 0513-020
По запросу
9
Nut art. 0623-038
от 110 ₽
10
Bushing art. 0423-028
По запросу
11
BRKT,MTG LOWER-OIL COOLER-PTD art. 0513-021
По запросу
12
Washer art. 8050-222
По запросу
13
Винт Arctic Cat art. 0423-101
от 263 ₽
14
CLAMP,HOSE(NORMA FBS 17-12) art. 0423-098
По запросу
15
Hose, Oil art. 0410-044
По запросу
16
FITTING,OIL - MACH art. 0410-013
По запросу
17
O-RING,OIL FITTING-1/2IDX11/16OD X 3/32 art. 0423-089
По запросу
18
Screw, Machine art. 8471-616
По запросу
19
FITTING,OIL ANGLED - MACH art. 0410-012
По запросу
