модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC GREEN [A2009IDG4BUSG]

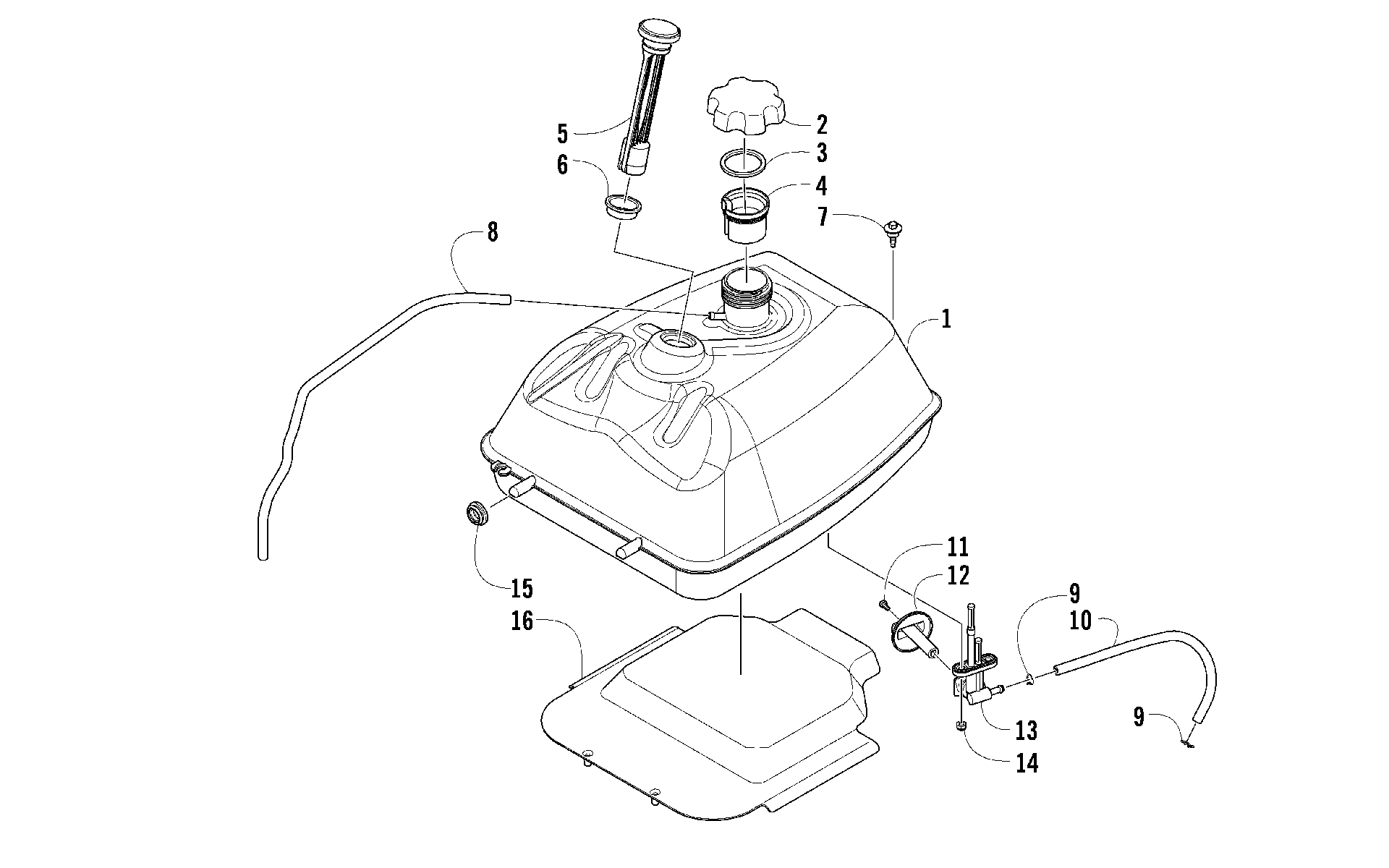

Схема топливный бака ASSEMBLY [90896] для ATV 366 4X4 AUTOMATIC GREEN [A2009IDG4BUSG]
Схема
Детали
![топливный бак ASSEMBLY [90896]](/upload/schemas/633b19b278d373.40695281.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL art. 3313-284
По запросу
2
CAP,FUEL (inc. 3) art. 3323-094
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
SLEEVE,FUEL TANK art. 3313-328
По запросу
5
KIT-FUEL GAUGE (inc. 6) art. 1436-445
По запросу
6
SEAL, FUEL GAUGE art. 3323-092
По запросу
7
Screw, Fuel Tank art. 0423-732
По запросу
8
HOSE,FUEL art. 3313-322
По запросу
9
CLAMP D9.5 TUBE art. 3313-684
По запросу
10
HOSE,FUEL art. 3313-288
По запросу
11
Винт Arctic Cat art. 0423-146
от 259 ₽
12
KNOB,FUEL TANK art. 3313-287
По запросу
13
VALVE, FUEL (RB 3307-149)(replaces 3313-325) art. 3307-149
По запросу
14
NUT LOCK art. 3304-431
По запросу
15
GROMMET, FUEL TANK art. 0423-460
По запросу
16
Shield, Heat art. 3313-286
По запросу
