модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC GREEN [A2009IDG4BUSG]

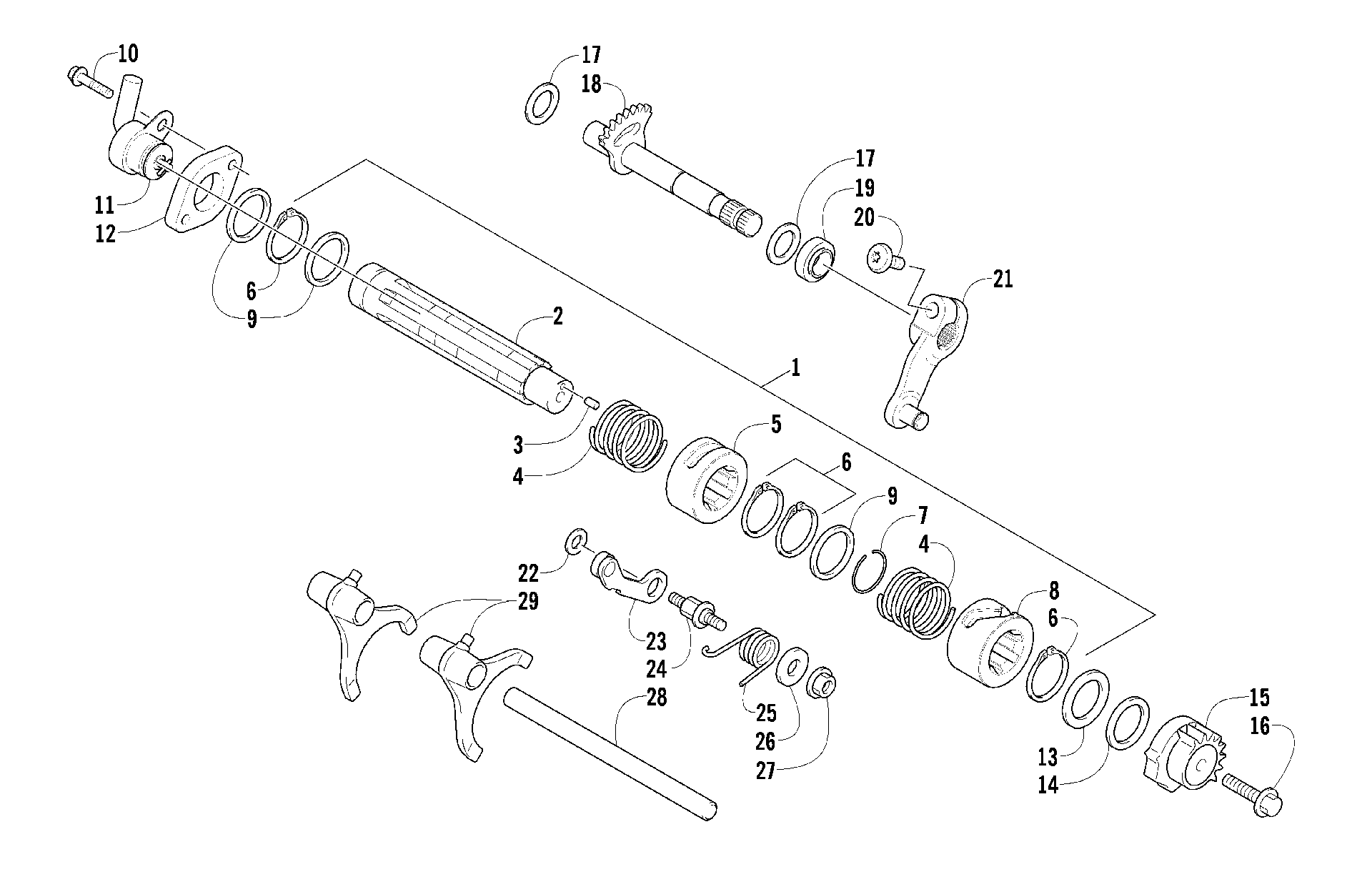

Схема передача Shifting ASSEMBLY [90871] для ATV 366 4X4 AUTOMATIC GREEN [A2009IDG4BUSG]
Схема
Детали
![передача Shifting ASSEMBLY [90871]](/upload/schemas/633b1a9f4acb77.80236468.gif)
Номер
Наименование детали
Цена
1
SHAFT,GEAR SHIFT ASSY (inc. 2-8 and two No. 9) art. 0818-118
По запросу
2
SHIFT SHAFT art. 0818-125
По запросу
3
ROLLER 4*8 art. 3304-439
По запросу
4
SPRING,CAM,GEAR SHIFT art. 0818-060
По запросу
5
CAM, REVERSE art. 0818-019
По запросу
6
CIR CLIP EX 25MM art. 3304-147
По запросу
7
C-RING, CAM art. 0831-016
По запросу
8
CAM, GEAR SHIFT art. 0818-023
По запросу
9
WASHER,STEEL,25X32X0.9 art. 0828-079
По запросу
10
BOLT FLANGE 5*22 **GK8 C.98.03.19. art. 3303-252
По запросу
11
Датчик КПП Arctic Cat art. 3313-434
от 5 051 ₽
12
SPACER,SPEED SENSOR art. 0818-073
По запросу
13
WASHER,THRUST SECONDARY TRANSMISSION art. 0828-081
По запросу
14
WASHER,STEEL,20X28X0.5 art. 0828-080
По запросу
15
PLATE,GEAR SHIFT CAM art. 0818-061
По запросу
16
BOLT FLANGE 6*25 art. 3304-569
По запросу
17
WASHER, STEEL, 12X20X0.9 art. 0828-084
По запросу
18
SHAFT, SUB-GEAR SHIFT art. 0818-022
По запросу
19
SEAL,SUB GEAR SHIFT art. 0830-179
По запросу
20
Screw, Machine art. 8468-620
По запросу
21
ARM,GEAR SELECT-ASSY art. 0818-164
от 3 890 ₽
22
WASHER,STEEL,6X14X0.9 art. 0828-083
По запросу
23
STOPPER,SWING ARM-CAM ASSY art. 0818-084
По запросу
24
SUPPORT,CAM STOPPER art. 0818-062
По запросу
25
SPRING, CAM STOPPER art. 0818-020
По запросу
26
WASHER,STEEL,6X16X2.5 art. 0828-082
По запросу
27
NUT FLANGE 6MM art. 3303-331
По запросу
28
SHAFT, SHIFT FORK art. 0818-021
По запросу
29
FORK,SHIFT art. 0818-088
По запросу
