модель 2009 года
- Модель 366
- Код модели ATV 366 4X4 AUTOMATIC GREEN [A2009IDG4BUSG]

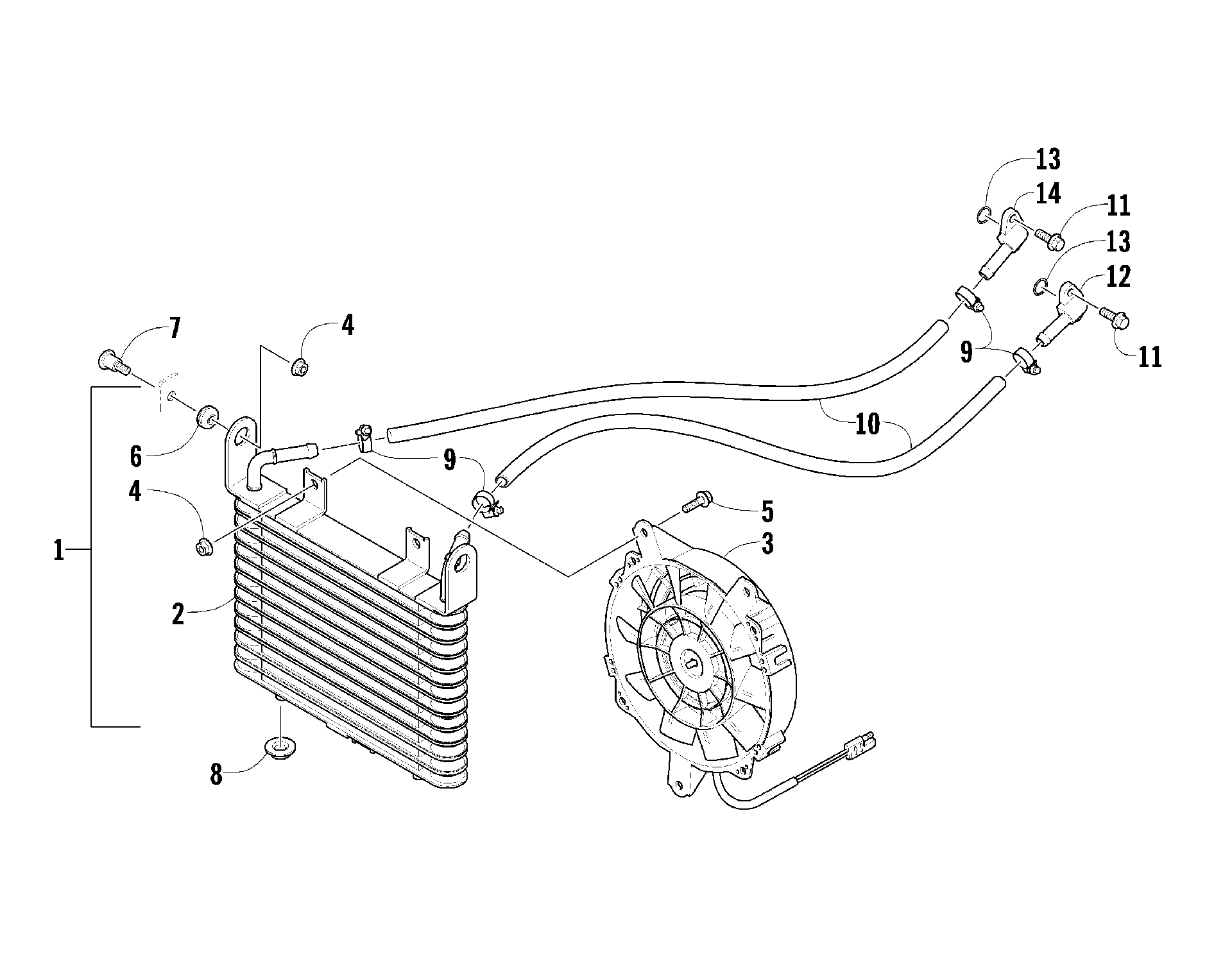

Схема масляного радиатора ASSEMBLY [90901] для ATV 366 4X4 AUTOMATIC GREEN [A2009IDG4BUSG]
Схема
Детали
![Масляный радиатор ASSEMBLY [90901]](/upload/schemas/633b1f4f989eb9.55547515.gif)
Номер
Наименование детали
Цена
1
COOLER,OIL-ASSEMBLY (inc. 2-3, three No. 4, and 5-6) art. 3323-202
По запросу
2
COOLER,OIL art. 3323-203
По запросу
3
FAN,COOLING-SMALL art. 3323-204
По запросу
4
Nut, Flange art. 3304-654
По запросу
5
BOLT WASHER 6*16 art. 3304-587
По запросу
6
GROMMET(LV 11378) art. 0423-030
По запросу
7
BOLT,SHOULDER-9.6X9.55XM6 Z&Y art. 3313-166
По запросу
8
Bushing art. 0423-028
По запросу
9
CLAMP,HOSE(NORMA FBS 17-12) art. 0423-098
По запросу
10
Hose, Oil art. 0410-044
По запросу
11
BOLT FLANGE SH 6*18 (RB 3307-049)(replaces 3303-617) art. 3307-049
По запросу
12
FITTING,OIL art. 0812-059
По запросу
13
Кольцо резиновое 10.72 X 2.62 Arctic Cat art. 0830-172
от 326 ₽
14
Фитинг маслопровода Arctic Cat art. 0812-060
от 1 901 ₽
