модель 2011 года
- Модель 550
- Код модели ATV 550 EFT BLACK [A2011IBO4EETP]

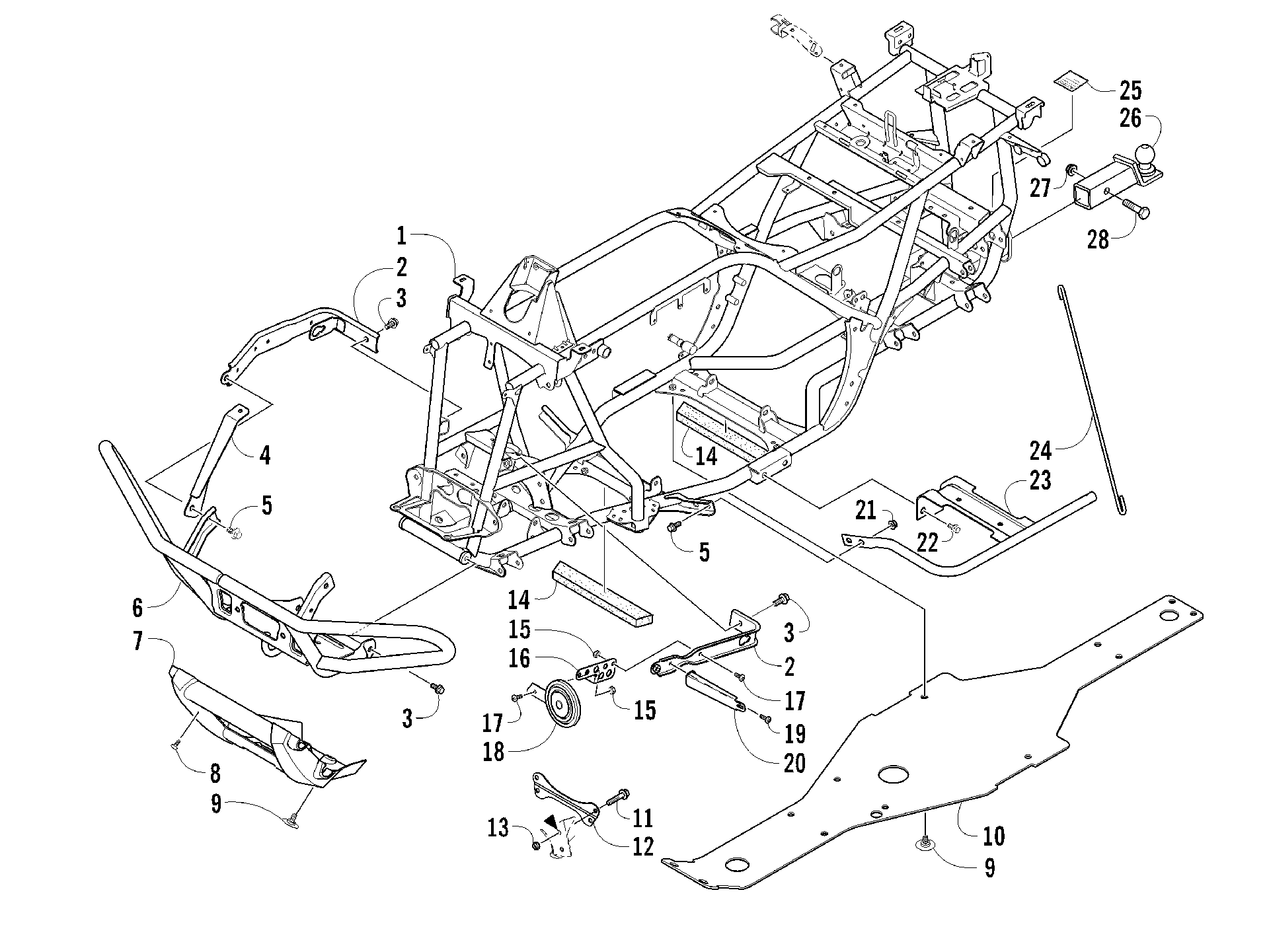

Схема рамы AND RELATED PARTS [96107] для ATV 550 EFT BLACK [A2011IBO4EETP]
Схема
Детали
![Рама AND RELATED PARTS [96107]](/upload/schemas/6336aed5d896c0.57980550.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-BLACK(450/650/700) art. 2506-541
По запросу
2
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
3
Болт Arctic Cat art. 8409-020
от 110 ₽
4
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
4
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
7
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
8
Болт Arctic Cat art. 0423-419
По запросу
9
Винт Arctic Cat art. 0423-101
от 263 ₽
10
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
11
Screw, Cap art. 8409-025
По запросу
12
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
13
Гайка Arctic Cat art. 0423-744
от 263 ₽
14
PAD,BATTERY-TOP RR art. 0406-289
По запросу
15
Nut art. 0623-038
от 110 ₽
16
BRACKET,MOUNT-HORN art. 2406-321
По запросу
17
Винт Arctic Cat art. 8477-616
от 110 ₽
18
Horn, Electric - 12V(replaces 0430-053) art. 0430-131
По запросу
19
Винт Arctic Cat art. 8477-620
от 168 ₽
20
Bracket, Support - Right art. 2416-162
По запросу
20
Bracket, Support - Left art. 2416-163
По запросу
21
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
22
Болт Arctic Cat art. 8409-016
от 221 ₽
23
Кронштейн правой подножки Arctic Cat art. 1506-380
от 7 240 ₽
23
Кронштейн левой подножки Arctic Cat art. 1506-379
от 7 240 ₽
24
ROD,SUPPORT-BLACK art. 2506-423
от 750 ₽
25
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
26
KIT,HITCH/BALL (50MM) (inc. 27-28) art. 0541-857
По запросу
27
NUT,HEX-FLG SIDE LOCK GRF 1/2-13 Z&C art. 0423-690
По запросу
28
SCREW,CAP-HH 1/2-13 X 3.25 GR5 Z&C art. 0423-693
По запросу
