модель 2011 года
- Модель 550
- Код модели ATV 550 EFT BLACK [A2011IBO4EETP]

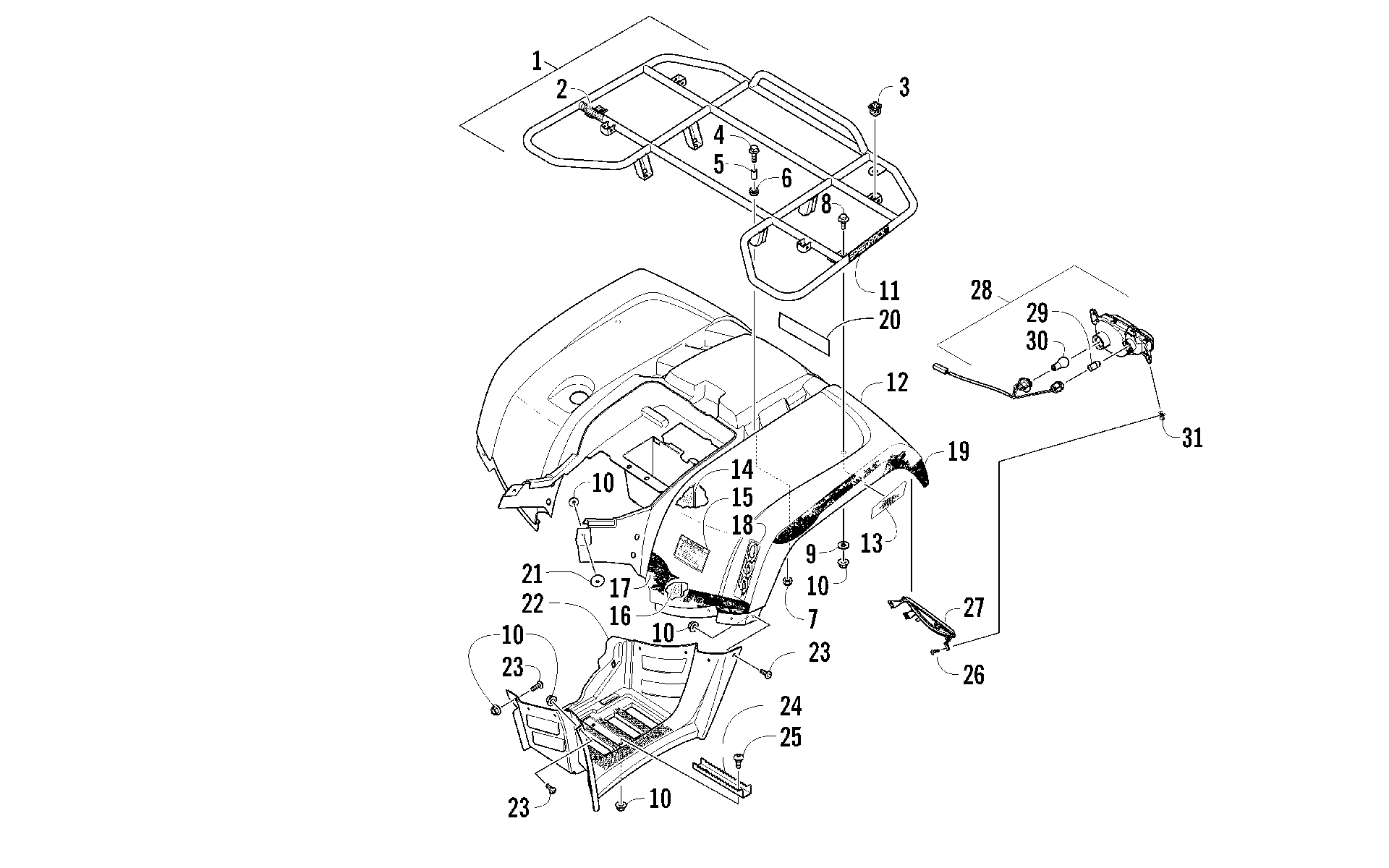

Схема задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [96106] для ATV 550 EFT BLACK [A2011IBO4EETP]
Схема
Детали
![задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [96106]](/upload/schemas/6336c3a8381282.18421268.gif)
Номер
Наименование детали
Цена
1
Задний багажник Arctic Cat art. 2506-125
от 19 800 ₽
2
DECAL,WARNING-REAR RACK (200 LB.) art. 0411-648
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка Arctic Cat art. 0423-540
По запросу
11
DECAL,"SPEEDRACK"(MRP) art. 0411-965
По запросу
12
PANEL,FENDER-REAR(ROUTED-BLACK HDPE) art. 2506-885
По запросу
13
Отражатель задний правый Arctic Cat art. 1411-592
По запросу
13
Отражатель задний левый Arctic Cat art. 1411-593
По запросу
14
SHIELD,HEAT-BATTERY BOX art. 0470-658
По запросу
15
DECAL,TIRE PRESSURE (FIS) art. 2411-143
По запросу
16
SHIELD,HEAT-FOIL art. 0412-582
По запросу
17
DECAL,REAR-LOWER SIDE-BLACK-LH (A-BODY) art. 2411-357
По запросу
17
DECAL,REAR-LOWER SIDE-BLACK-RH (A-BODY) art. 2411-356
По запросу
18
DECAL,REAR SIDE-550-LH art. 2411-307
По запросу
18
DECAL,REAR SIDE-550-RH art. 2411-306
По запросу
19
DECAL,REAR UPR SIDE-LH (A-BODY UTY-BLK art. 2411-359
По запросу
19
DECAL,REAR UPR SIDE-RH (A-BODY UTY-BLK art. 2411-358
По запросу
20
Наклейка "Arctic Cat" art. 1411-725
По запросу
21
Винт Arctic Cat art. 0423-101
от 263 ₽
22
Подножка левая Arctic Cat art. 6406-763
от 8 540 ₽
22
Подножка правая Arctic Cat art. 1406-356
от 7 960 ₽
23
Болт Arctic Cat art. 0423-419
По запросу
24
Подножка черная art. 5506-497
от 1 848 ₽
25
Болт Arctic Cat art. 0423-355
По запросу
26
Screw, Machine art. 8476-516
По запросу
27
Гнездо заднего фонаря правого Arctic Cat art. 0409-113
от 2 090 ₽
27
Гнездо заднего фонаря левого Arctic Cat art. 0409-112
от 2 090 ₽
28
Фонарь задний левый art. 3313-393
от 5 922 ₽
28
Задний фонарь правый Arctic Cat art. 3313-392
от 5 922 ₽
29
BULB,SIGNAL(12V 5W) (YELLOW) art. 3313-506
По запросу
30
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
31
NUT CLIP 5MM art. 3304-061
По запросу
