модель 2011 года
- Модель 550
- Код модели ATV 550 EFT BLACK [A2011IBO4EETP]

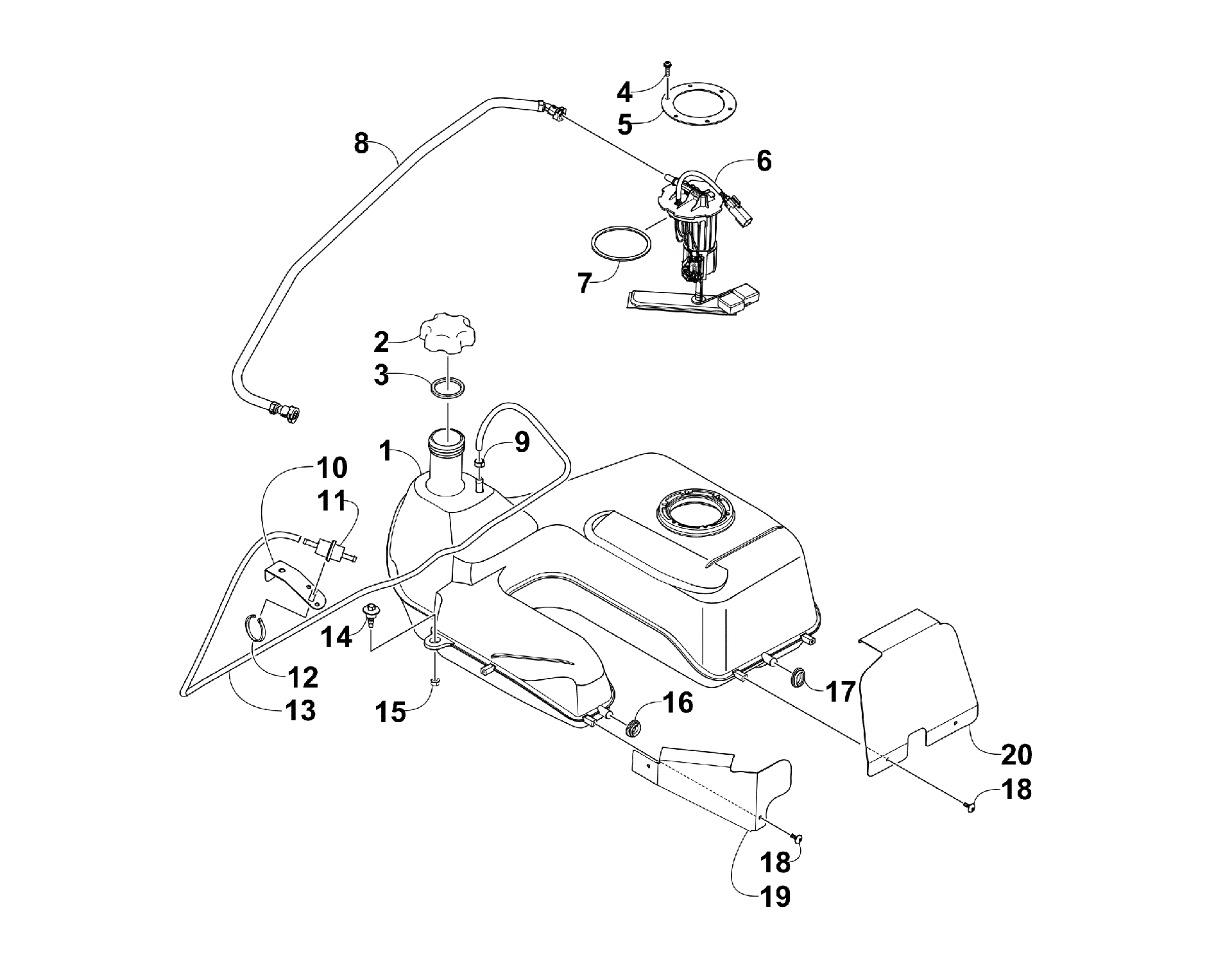

Схема топливный бака ASSEMBLY [300825] для ATV 550 EFT BLACK [A2011IBO4EETP]
Схема
Детали
![топливный бак ASSEMBLY [300825]](/upload/schemas/6336b40892be06.38319995.gif)
Номер
Наименование детали
Цена
1
Бензобак Arctic Cat art. 0570-307
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Screw, Self-Tapping art. 0423-898
По запросу
5
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
6
Топливный насос art. 0570-432
По запросу
7
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
8
Топливный шланг Arctic Cat art. 0570-317
По запросу
9
Clamp, Hose art. 0423-688
По запросу
10
BRACKET,FUEL FILTER art. 0470-827
По запросу
11
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
14
SCREW,FUEL TANK art. 0423-732
По запросу
15
Nut art. 0623-038
от 110 ₽
16
GROMMET, FUEL TANK art. 0423-460
По запросу
17
GROMMET, FUEL TANK art. 0423-806
По запросу
18
Винт Arctic Cat art. 2623-164
от 368 ₽
19
Термозащитная плаcтина бензобака Arctic Cat art. 0470-709
По запросу
20
Термозащитная пластина задней части бензобака Arctic Cat art. 0470-710
По запросу
Другие схемы модели
топливный бак ASSEMBLY [300825]
