модель 2012 года
- Модель 650
- Код модели ATV 650 RED [A2012ICS4BUSR]

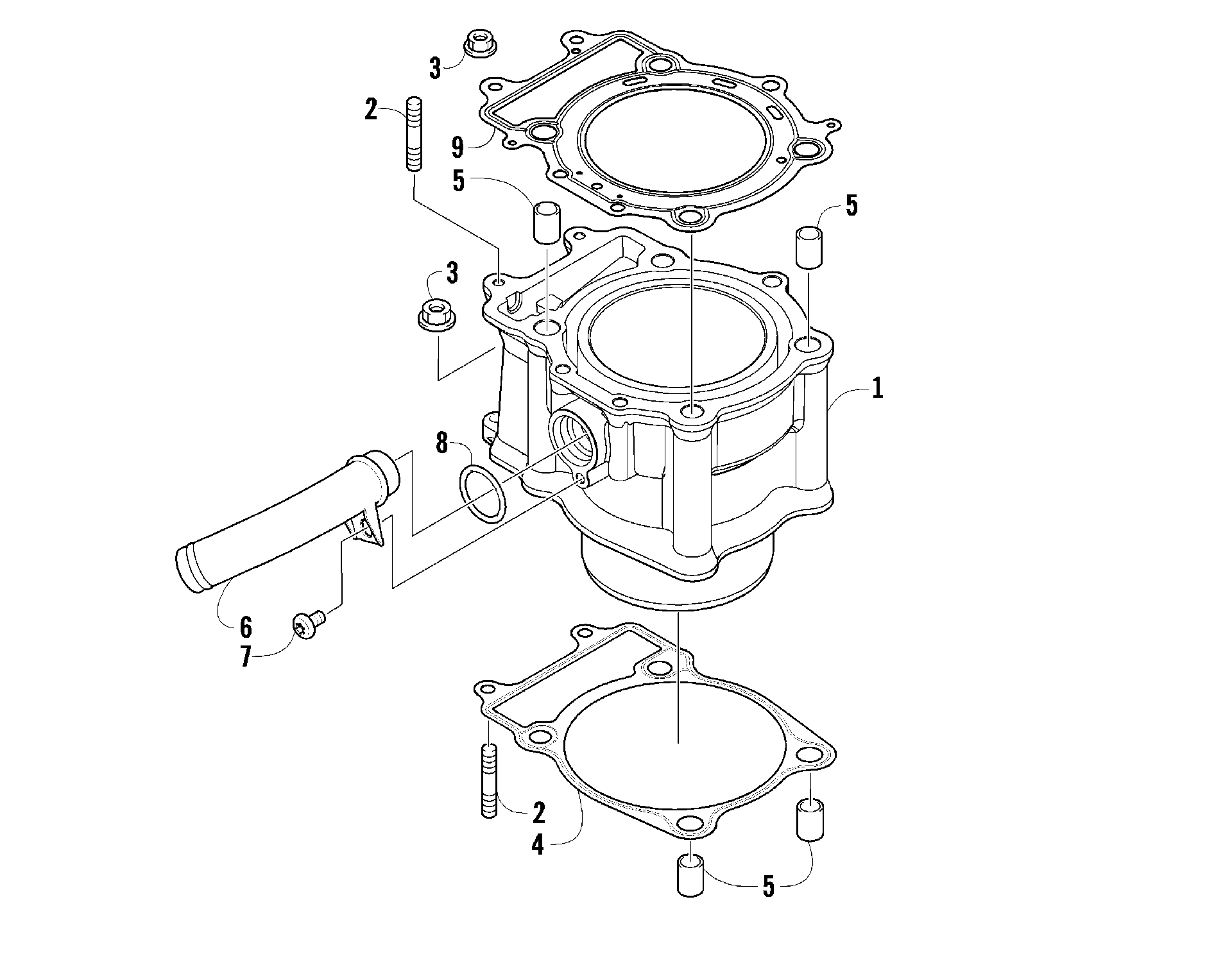

Схема цилиндра ASSEMBLY [90801] для ATV 650 RED [A2012ICS4BUSR]
Схема
Детали
![Цилиндр ASSEMBLY [90801]](/upload/schemas/6335d157a291f1.68467292.gif)
Номер
Наименование детали
Цена
1
Цилиндр Arctic Cat 650 H1 art. 0804-016
По запросу
2
STUD, M6 x 1 x 38 art. 0827-002
По запросу
3
Nut art. 8424-604
По запросу
4
Прокладка цилиндра Arctic Cat art. 0830-084
от 1 596 ₽
5
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
6
FITTING,COOLANT art. 0804-047
По запросу
7
SCREW,MACH-TSPNH M5X0.8X20 CL8.8 BLK art. 8468-612
По запросу
8
Кольцо резиновое Arctic Cat art. 0830-007
от 168 ₽
9
Прокладка ГБЦ art. 0830-085
По запросу
Другие схемы модели
Цилиндр ASSEMBLY [90801]
