модель 2012 года
- Модель 650
- Код модели ATV 650 RED [A2012ICS4BUSR]

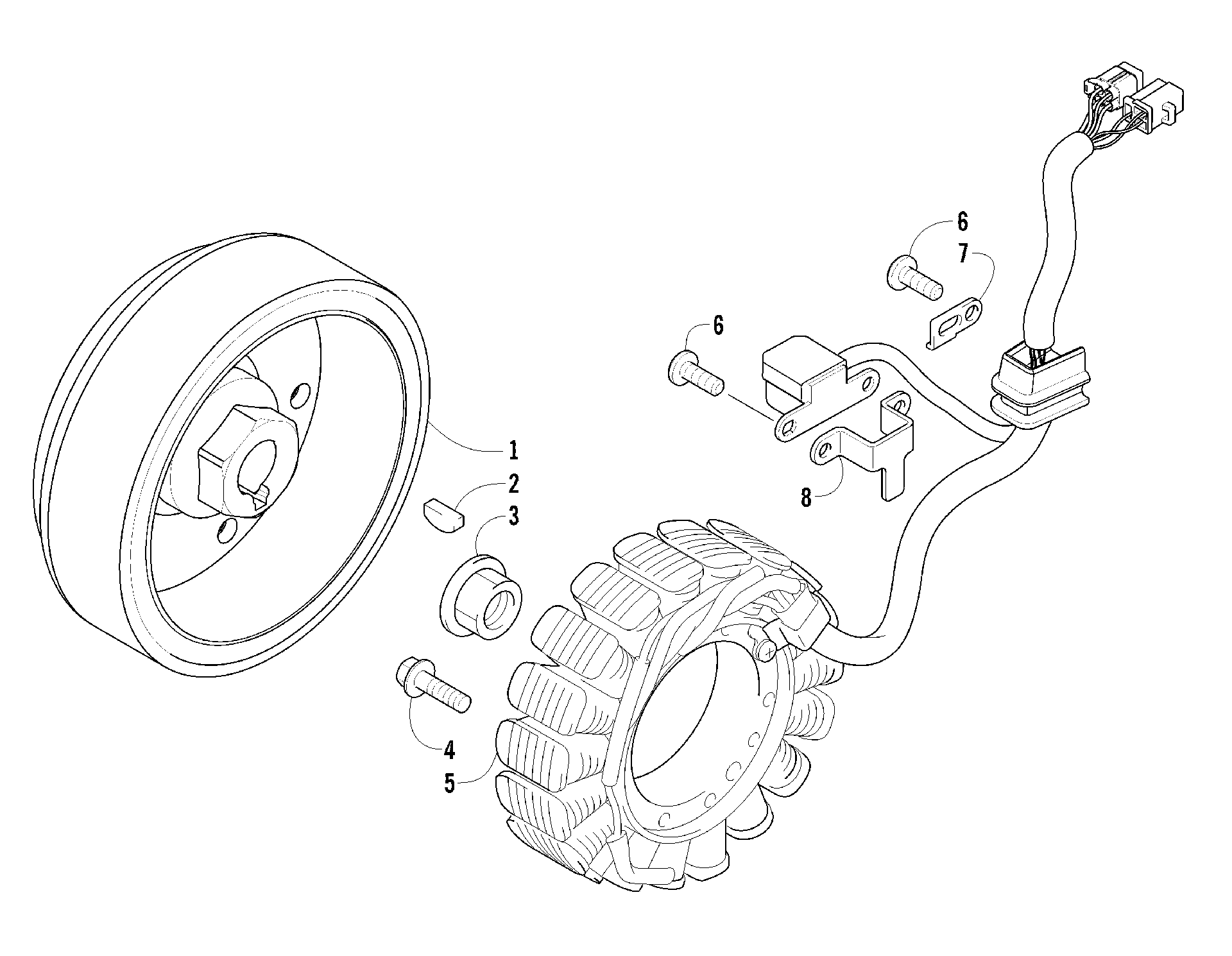

Схема магнето ASSEMBLY [94536] для ATV 650 RED [A2012ICS4BUSR]
Схема
Детали
![Магнето ASSEMBLY [94536]](/upload/schemas/6335e091919759.33251272.gif)
Номер
Наименование детали
Цена
1
Ротор генератора Arctic Cat art. 0802-036
По запросу
2
Шпонка магнето Arctic Cat art. 0829-012
от 368 ₽
3
NUT,MACH-HEX FLANGE M16X1.5 art. 0827-014
По запросу
4
SCREW,CAP-HFH M6X1.25X30 CL10.9 W/204 art. 8409-632
По запросу
5
Статор генератора Arctic Cat art. 0802-037
от 6 990 ₽
Аналог
6 990 ₽
Требуется 1 шт.
6
Screw, Machine art. 8470-510
от 110 ₽
7
Clamp - NO. 1 art. 0802-015
от 350 ₽
8
CLAMP,STATOR ASSY (NO. 2) art. 0802-016
от 1 230 ₽
Другие схемы модели
Магнето ASSEMBLY [94536]
