модель 2012 года
- Модель 650
- Код модели ATV 650 RED [A2012ICS4BUSR]

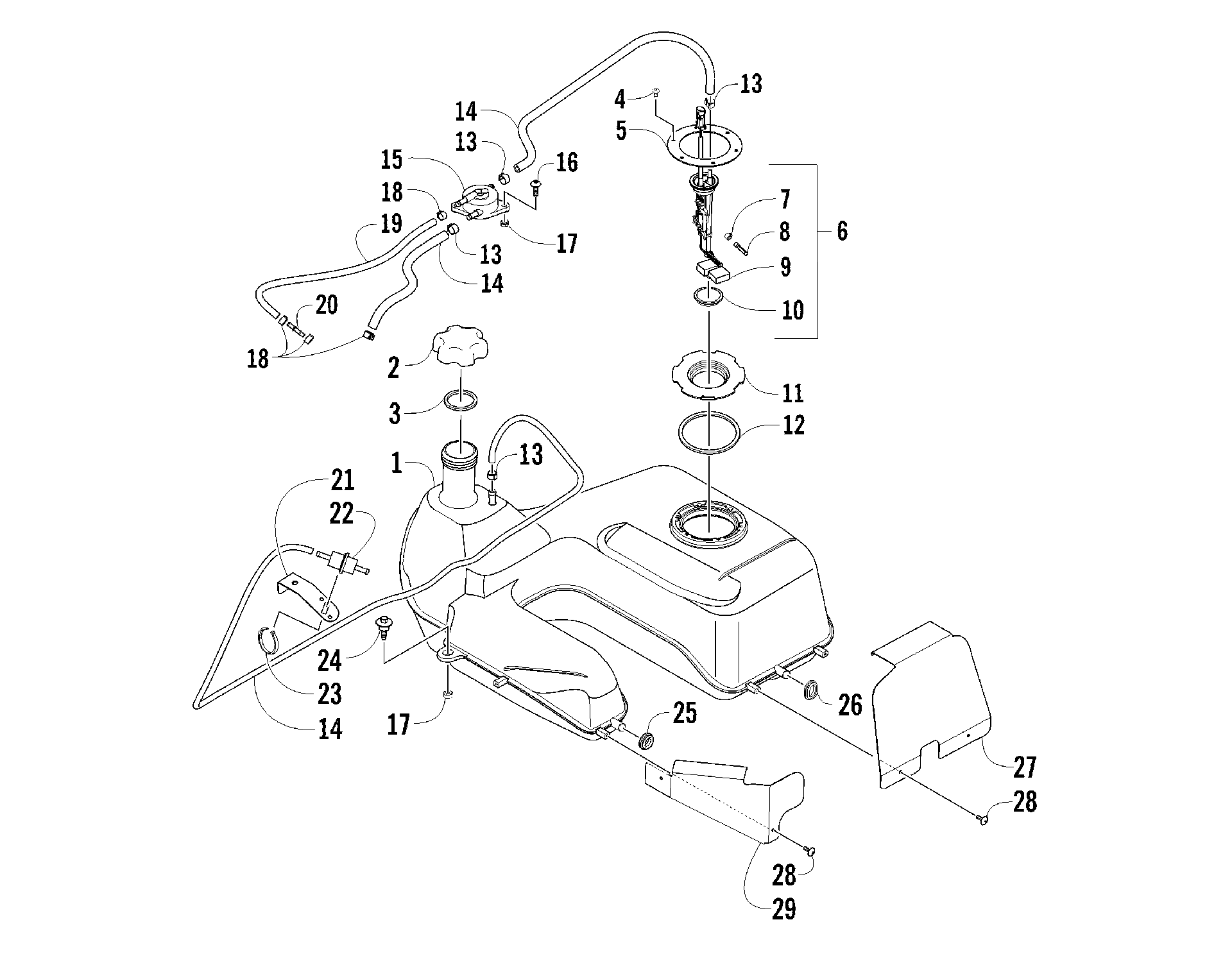

Схема топливный бака ASSEMBLY [94529] для ATV 650 RED [A2012ICS4BUSR]
Схема
Детали
![топливный бак ASSEMBLY [94529]](/upload/schemas/6335dac4488370.67525414.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY (inc. 2-12) art. 0570-286
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Screw, Self-Tapping art. 0423-898
По запросу
5
Plate, Retaining art. 0470-848
По запросу
6
SENDER,FUEL LEVEL-KIT (inc. 7-10) art. 0570-251
По запросу
7
CLAMP,HOSE-.31 DIA art. 0423-603
По запросу
8
FILTER, FUEL art. 0470-475
По запросу
9
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
10
SEAL, FUEL LEVEL SENDER art. 0470-521
По запросу
11
ADAPTER,LSA-MTG art. 0470-847
По запросу
12
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
13
Clamp, Hose art. 0423-688
По запросу
14
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
15
Топливный насос Arctic Cat art. 0470-758
от 7 298 ₽
16
Болт Arctic Cat art. 8476-620
По запросу
17
Nut art. 0623-038
от 110 ₽
18
Clamp, Hose art. 0423-689
По запросу
19
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
20
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
21
BRACKET,FUEL FILTER art. 0470-827
По запросу
22
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
23
Зажим Arctic Cat art. 0123-788
По запросу
24
Screw, Fuel Tank art. 0423-732
По запросу
25
GROMMET, FUEL TANK art. 0423-460
По запросу
26
GROMMET, FUEL TANK art. 0423-806
По запросу
27
Термозащитная пластина задней части бензобака Arctic Cat art. 0470-710
По запросу
28
Винт Arctic Cat art. 2623-164
от 368 ₽
29
Термозащитная плаcтина бензобака Arctic Cat art. 0470-709
По запросу
