модель 2012 года
- Модель TRV 450
- Код модели TRV 450 BLACK [A2012TBK4CUSP]

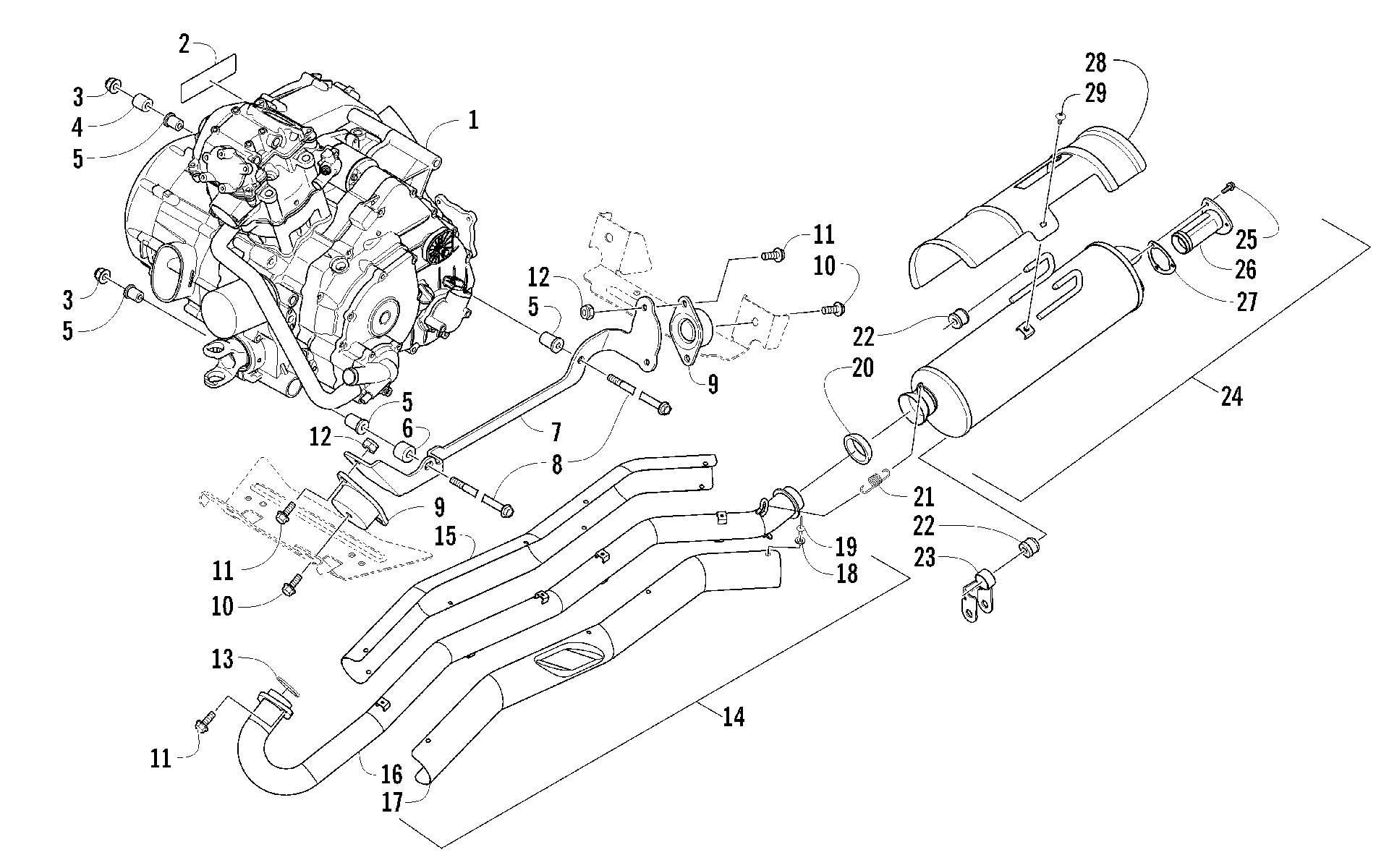

Схема двигателя AND EXHAUST [94100] для TRV 450 BLACK [A2012TBK4CUSP]
Схема
Детали
![Двигатель AND EXHAUST [94100]](/upload/schemas/6336a75bf3f169.26322805.gif)
Номер
Наименование детали
Цена
1
ENGINE,450 KD W/ RUBBER MOUNTS-PACK art. 3313-836
По запросу
2
Decal, Warning art. 0411-426
По запросу
3
Гайка Arctic Cat art. 8428-002
от 310 ₽
4
SPACER,ENGINE MOUNT art. 0408-020
По запросу
5
BUSHING,ENGINE MOUNT-SOLID (RB:0801-268)(replaces 0801-180) art. 0801-268
По запросу
6
Втулка art. 1423-025
от 1 092 ₽
7
BRACKET,ENGINE-RH-BLACK art. 1506-740
По запросу
7
BRACKET,ENGINE-LH-BLACK art. 1506-741
По запросу
8
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
9
Подушка двигателя Arctic Cat art. 2406-065
По запросу
10
SCREW,CAP-HFH M10X1.25X12 CL8.8 Z&Y art. 8408-012
от 840 ₽
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Nut, Hex art. 8432-802
По запросу
13
Прокладка выпускного коллектора Arctic Cat art. 3313-743
По запросу
14
PIPE,EXHAUST-ASSEMBLY (inc. 15-19) art. 0512-549
По запросу
15
SHIELD,EXHAUST PIPE INNER art. 0512-553
По запросу
16
Pipe, Exhaust art. 0512-550
По запросу
17
SHIELD,EXHAUST PIPE OUTER art. 0512-548
По запросу
18
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
19
Rivet art. 8061-486
По запросу
20
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
21
Пружина Arctic Cat art. 0612-668
от 683 ₽
22
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
23
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
24
Глушитель Arctic Cat art. 0512-355
от 24 740 ₽
25
Screw, Cap art. 8408-616
По запросу
26
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
27
GASKET,SPARK ARRESTER art. 0412-313
По запросу
28
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
29
Screw, Machine art. 8477-610
По запросу
