модель 2012 года
- Модель TRV 450
- Код модели TRV 450 BLACK [A2012TBK4CUSP]

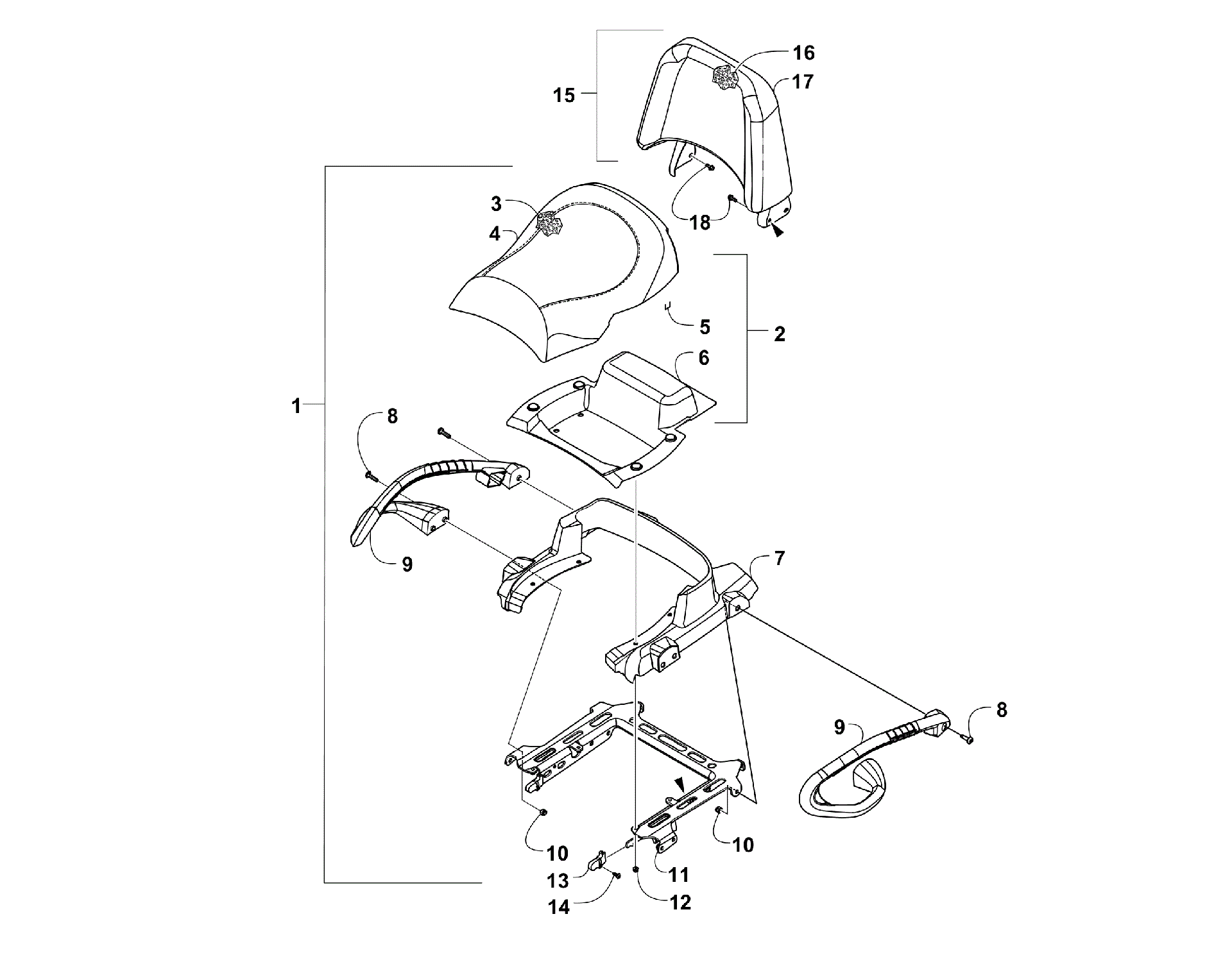

Схема pASSENGER сиденье и BACKREST узел [92658] для TRV 450 BLACK [A2012TBK4CUSP]
Схема
Детали
![PASSENGER сиденье и BACKREST узел [92658]](/upload/schemas/6336bb3240a0f5.08413367.gif)
Номер
Наименование детали
Цена
1
SEAT,AUX-ASSY (H1 UH) (inc. 2-14) art. 2516-896
По запросу
2
Сиденье второго пассажира Arctic Cat TRV art. 2506-064
от 39 500 ₽
3
FOAM,SEAT-PASSENGER art. 1506-816
По запросу
4
COVER,SEAT-PASSENGER art. 1506-815
По запросу
5
Staple art. 0624-263
По запросу
6
BASE,SEAT-INNER art. 2406-110
По запросу
7
BASE,SEAT-FASCIA art. 2406-044
По запросу
8
SCREW,MACH-TSPNH M8X1.25X30 CL8.8 BLK art. 8468-830
По запросу
9
HANDHOLD,LH (SOFT GRIP) art. 2406-835
По запросу
9
HANDHOLD,RH (SOFT GRIP) art. 2406-834
По запросу
10
Nut, Hex art. 8432-802
По запросу
11
BRACKET,SEAT SUPPORT-ASSEMBLY art. 2516-040
По запросу
12
Гайка Arctic Cat art. 8427-602
от 116 ₽
13
END CAP,SEAT SUPPORT art. 2406-895
По запросу
14
Винт Arctic Cat art. 0423-538
от 110 ₽
15
Спинка сиденья Arctic Cat art. 2516-020
По запросу
16
FOAM,BACKREST art. 2516-018
По запросу
17
COVER,BACKREST art. 2516-141
По запросу
18
Болт Arctic Cat art. 8408-816
от 110 ₽
