модель 2012 года
- Модель TRV 450
- Код модели TRV 450 BLACK [A2012TBK4CUSP]

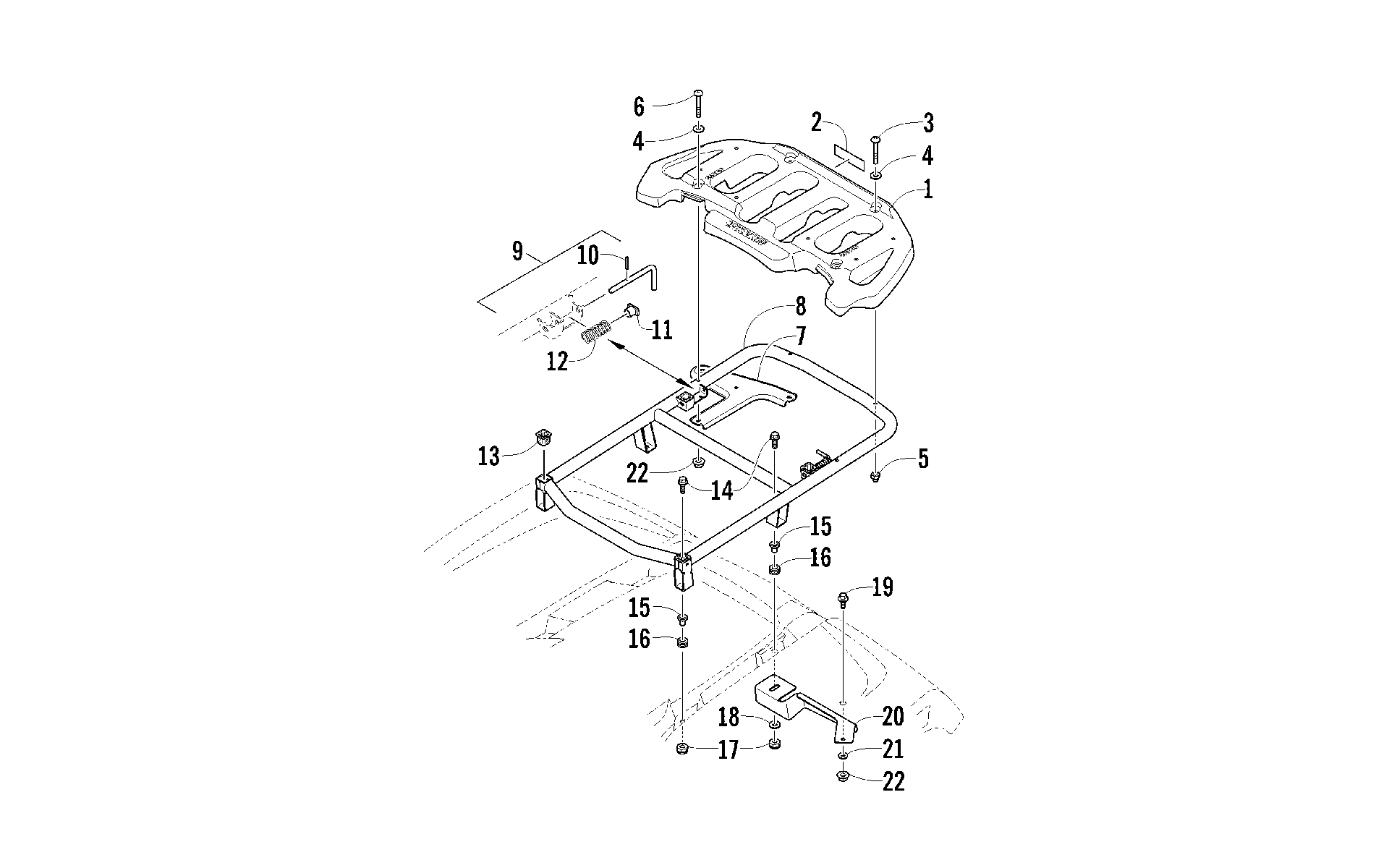

Схема задний полка узел [93221] для TRV 450 BLACK [A2012TBK4CUSP]
Схема
Детали
![задний полка узел [93221]](/upload/schemas/6336c458d3ed66.35368417.gif)
Номер
Наименование детали
Цена
1
Багажная площадка задняя Arctic Cat art. 2516-339
от 8 358 ₽
2
DECAL,WARNING-RACK(50 LB.) art. 1411-201
По запросу
3
SCREW,CAP-HFH M6X1.0X40 CL8.8 RIE BLK art. 8410-640
По запросу
4
Washer art. 8050-223
По запросу
5
Гайка Arctic Cat art. 0423-891
от 90 ₽
6
SCREW,CAP-HFH M6X1.0X45 CL8.8 RIE BLK art. 8410-645
По запросу
7
Bracket, Mounting - Safety Flag art. 2506-926
По запросу
8
Base, MRP - Assembly (inc. 9-13) art. 2516-169
По запросу
9
PIN,MRP-ASSY (inc. 10-12) art. 0541-504
По запросу
10
PIN,ROLL-2.5MM art. 0423-635
По запросу
11
COLLAR,SEAT LATCH art. 0423-677
По запросу
12
SPRING,MRP LATCH art. 0423-636
По запросу
13
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
14
Screw, Cap art. 8410-835
По запросу
15
Втулка крепежная Arctic Cat art. 0423-669
По запросу
16
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
17
Nut, Hex art. 8432-802
По запросу
18
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
19
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
20
BRACKET,REAR FENDER SUPPORT-RH-PAINTED art. 2506-092
По запросу
20
BRACKET,REAR FENDER SUPPORT-LH-PAINTED art. 2506-093
По запросу
21
Washer art. 8050-222
По запросу
22
Гайка Arctic Cat art. 0423-540
По запросу
