модель 2013 года
- Модель 500
- Код модели ATV 500 GREEN [A2013ICK4CUSG]

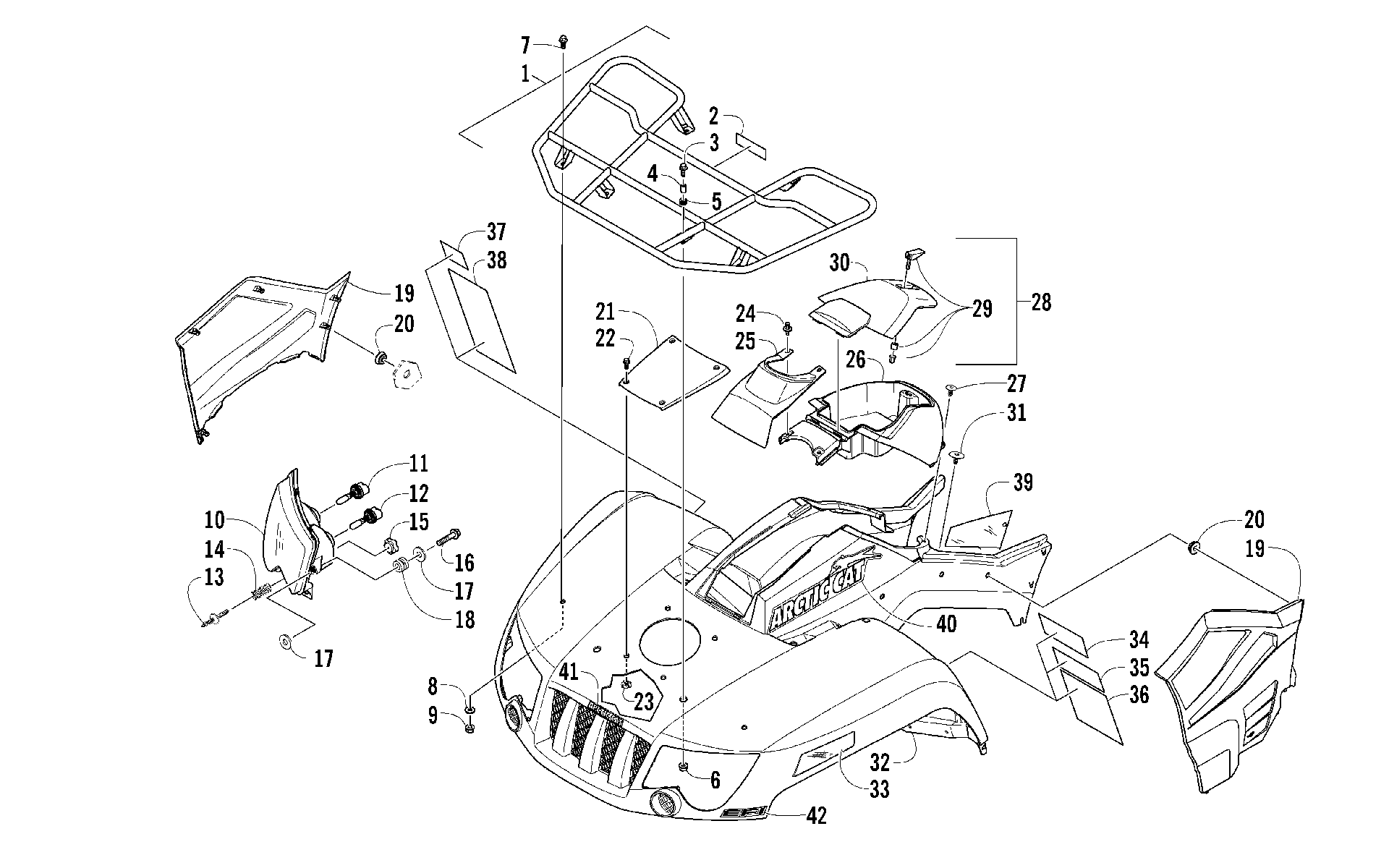

Схема передней части RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [97325] для ATV 500 GREEN [A2013ICK4CUSG]
Схема
Детали
![Передняя часть RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [97325]](/upload/schemas/63359bdd95bb75.81916246.gif)
Номер
Наименование детали
Цена
1
RACK,FRONT-ASSY (B-BODY VP) (inc. 2) art. 5506-056
По запросу
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
4
Втулка крепежная Arctic Cat art. 0423-669
По запросу
5
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
6
Nut, Hex art. 8432-802
По запросу
7
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
8
Washer art. 8050-222
По запросу
9
Гайка Arctic Cat art. 0423-540
По запросу
10
Фара левая Arctic Cat art. 0609-853
от 16 359 ₽
10
Фара правая Arctic Cat art. 0609-852
от 16 359 ₽
11
Лампочка головного света Arctic Cat art. 0409-073
от 2 900 ₽
12
Лампочка головного света Arctic Cat art. 0409-045
от 4 990 ₽
13
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
14
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
15
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
16
Screw, Self-Tapping art. 0623-785
По запросу
17
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
18
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
19
PANEL,SIDE-RH art. 2406-302
По запросу
19
Panel, Side - Lower - Left art. 2416-133
По запросу
20
Втулка Arctic Cat art. 0423-678
от 326 ₽
21
COVER,RADIATOR-MARSH GREEN art. 2416-170
По запросу
22
Screw, Cap art. 8410-616
По запросу
23
NUT,T W/TEETH-M6 art. 0423-997
По запросу
24
Клипса Arctic Cat art. 0623-362
от 90 ₽
25
COVER,STEERING POST-BLACK art. 1406-972
По запросу
26
BOX,STORAGE-BLACK art. 2416-240
По запросу
27
Plug art. 0623-544
По запросу
28
COVER,STORAGE BOX-W/LATCH (inc. 29-30) art. 2506-235
По запросу
29
Защелка бардачка Arctic Cat art. 1406-599
от 2 048 ₽
30
COVER,STORAGE BOX art. 1406-862
По запросу
31
Винт Arctic Cat art. 0423-101
от 263 ₽
32
Пластик передний , зеленый ( крылья ) Arctic Cat art. 4506-393
По запросу
33
REFLECTOR,FRONT-RH art. 1411-078
По запросу
33
REFLECTOR,FRONT-LH art. 1411-079
По запросу
34
DECAL,WARNING-OFF ROAD ONLY art. 1411-574
По запросу
35
DECAL,WARNING-AGE (16) art. 1411-804
По запросу
36
Decal, Warning - General art. 1411-932
По запросу
37
DECAL,WARNING HILL art. 0411-835
По запросу
38
DECAL,WARNING-PRE RIDE(AE) art. 1411-250
По запросу
39
SHIELD,HEAT art. 0412-394
По запросу
40
DECAL,SIDE-RH (A,B,CR BODY) art. 3411-034
По запросу
40
DECAL,SIDE-LH (A,B,CR BODY) art. 3411-035
По запросу
41
Наклейка "Arctic Cat" art. 1411-725
По запросу
42
DECAL,EFI art. 3411-264
По запросу
